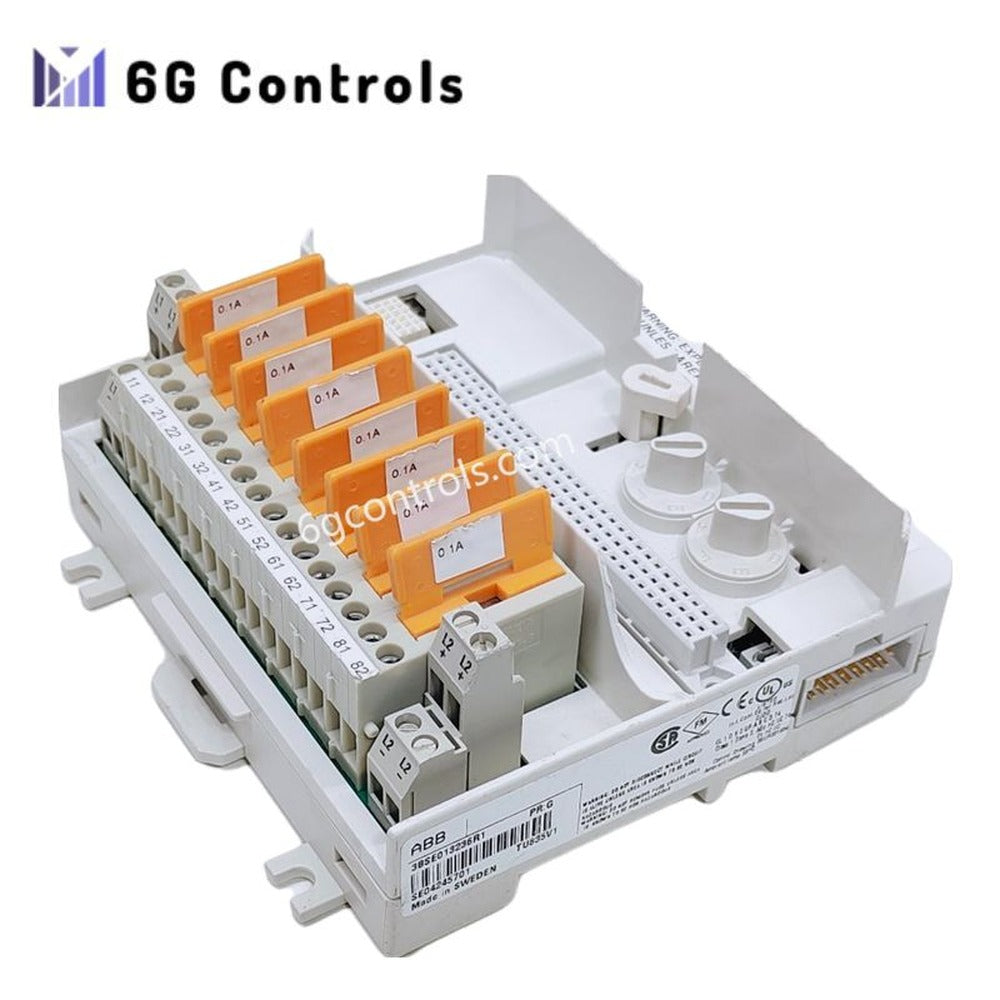

ABB TU835V1 3BSE013236R1 bővített modulcsatlakozó egység

16 készleten

Manufacturer: ABB
Product No.: TU835V1
Product Type: Motorvédő relé
Condition: Teljesen új
Payment: T/T, Western Union
Weight: 0.26 kg
Dimensions: 126 mm x 64 mm x 110 mm
Shipping port: Hsziamen
Warranty: 12 hónap

Leírás
Reviews
Szállítás és fizetés

Áttekintés

Az ABB TU835V1 egy bővített modulcsatlakozó egység (MTU), amelyet olyan ABB I/O-modulokkal való használatra terveztek, mint az AI810, az AI815 és az AI845. Legfeljebb 8 I/O-csatornát támogat, amelyek mindegyike legfeljebb 2 A, 50 V mellett terhelhető. Az MTU továbbítja a ModuleBus-jeleket és a tápellátást az I/O-modulhoz, majd továbbkaszkádolja ezeket a következő MTU felé. Emellett a címgenerálást is kezeli azáltal, hogy a pozíciójeleket minden csatlakoztatott I/O-modulhoz továbbítja.

Műszaki adatok

Általános

Cikkszám: 3BSE013236R1
Típus: Bővített
Felszerelés: DIN-sínre, mindkét irányban
I/O-csatornák: 8 (csatornánként 2 kapocs)
Egyszeres/redundáns I/O: Egyszeres
Kompatibilis modulok: AI810, AI815, AI845
Folyamatcsatlakozások: Összesen 16 (8 jel- és 8 tápellátási kapocs)

Villamos jellemzők

Névleges feszültség: max. 50 V
Áram csatornánként: max. 2 A
Folyamatcsatlakozások teljes árama: max. 8 A
Dielektromos vizsgálati feszültség: 500 V AC

Vezetékezés

Vezetékméretek:
- Tömör: 0.2 – 4 mm²
- Sodrott: 0.2 – 2.5 mm² (24–12 AWG)
Blankolási hossz: 7 mm
Ajánlott meghúzási nyomaték: 0.5 – 0.6 Nm

Mechanikai jellemzők

Szélesség: 126 mm (csatlakozóval), 120.5 mm (felszerelve)
Mélység: 64 mm
Magasság: 110 mm
Tömeg: 0.26 kg (0.57 lbs)
Felszerelési hőmérséklet: legfeljebb 55 ºC (131 ºF)

Környezeti feltételek

Üzemi hőmérséklet: 0 és +55 ºC között (32–131 ºF)
Tárolási hőmérséklet: -40 és +70 ºC között (-40–158 ºF)
Relatív páratartalom: 5–95%, páralecsapódás nélkül
Szennyezettségi fok: 2. fokozat (IEC 60664-1)
Korrózióvédelem: ISA-S71.04 G3
Maximális környezeti hőmérséklet: 55 ºC
Védettségi osztály: IP20 (IEC 60529)

Tanúsítványok

CE-jelölés: Igen
Villamos biztonság: EN/UL 61010-1, EN/UL 61010-2-201
Veszélyes területi engedélyek:
- 1. osztály, 2. divízió (cULus)
- 1. osztály, 2. zóna (cULus)
- ATEX 2. zóna
Hajózási tanúsítványok: ABS, BV, DNV-GL, LR
EMC-szabványok: EN 61000-6-2, EN 61000-6-4
Túlfeszültségi kategória: IEC/EN 60664-1, EN 50178
Berendezésosztály: I. osztály (IEC 61140, földeléssel védett)
