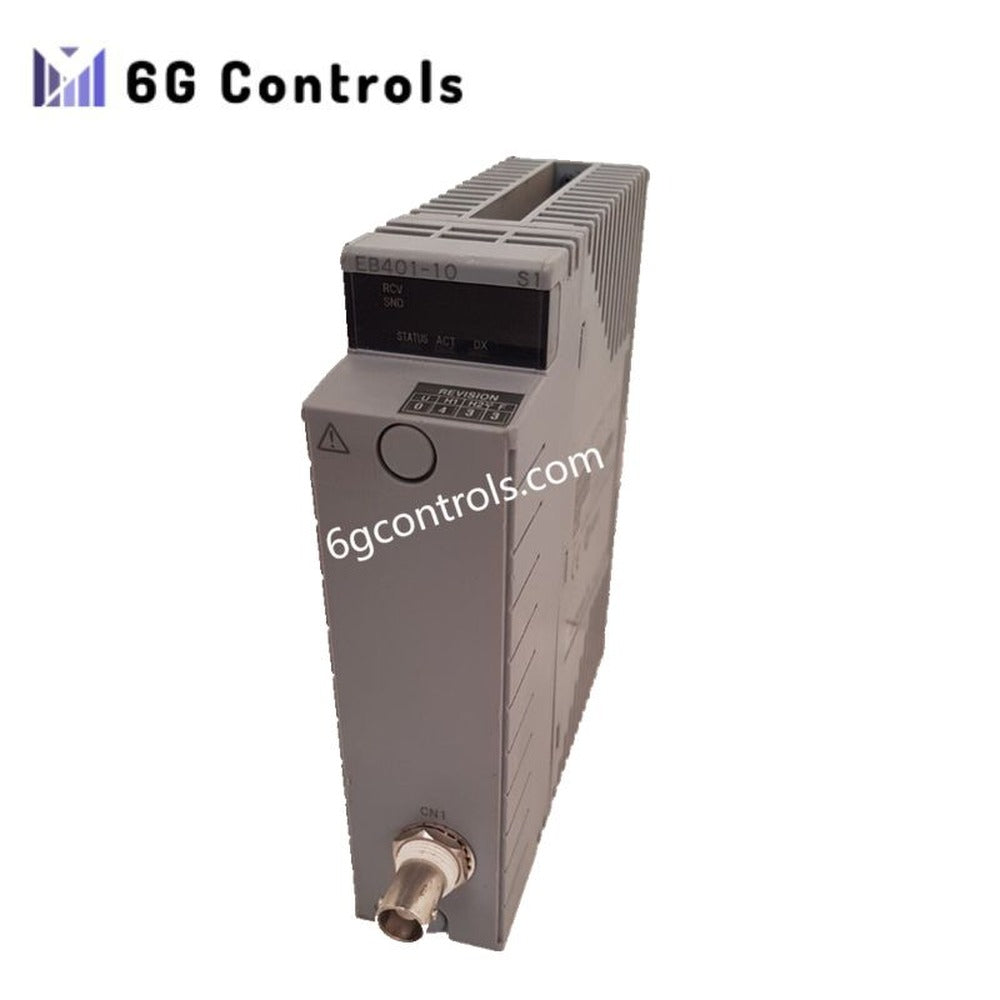

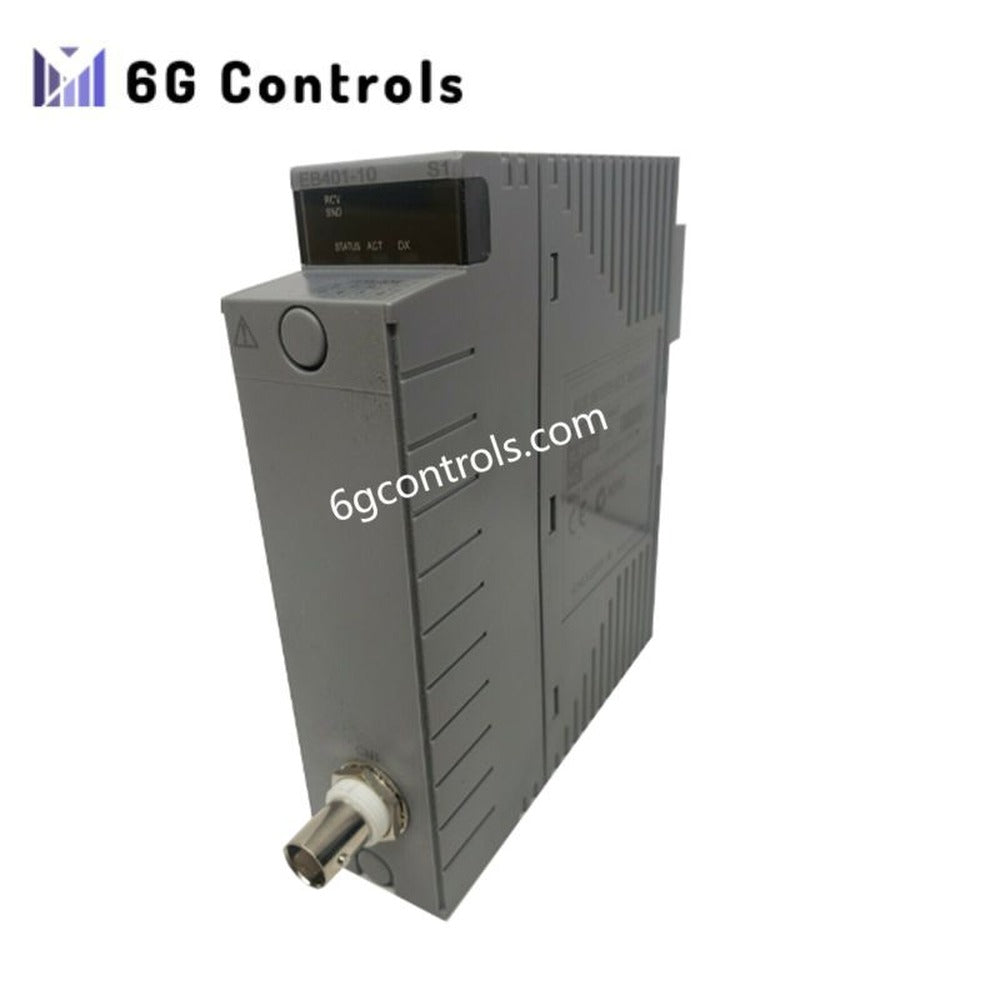

EB401-10 | Yokogawa | EB401-10 S1 ER buszinterfész-mastermodul

18 készleten

Manufacturer: Yokogawa
Product No.: EB401-10
Country of origin: Japán
Product Type: ER Bus interfész mester modul
Condition: Teljesen új
Payment: T/T, Western Union
Weight: 0.3 kg
Dimensions: 32.8 mm × 144.65 mm × 125.5 mm
Shipping port: Hsziamen
Warranty: 12 hónap

Leírás
Reviews
Szállítás és fizetés

Áttekintés

A Yokogawa EB401-10 egy ER Bus interfész-főmodul, amely determinisztikus kommunikációt biztosít a helyi vezérlőegységek és a távoli ER-buszcsomópontok között a Yokogawa elosztott vezérlőrendszereiben. Elsődleges ER-buszvezérlőként szolgál ESB-buszcsomóponti egységek vagy kompakt terepi vezérlőegységek távoli I/O- vagy vezérlőállomásokhoz történő csatlakoztatásakor.

Ezt a modult kifejezetten a Yokogawa saját ER-busz-architektúrájához tervezték, és nem általános Ethernet-hálózatokhoz készült.

Rendszerkompatibilitás

Az EB401-10 zökkenőmentesen integrálható a Yokogawa vezérlőplatformjaiba, többek között az alábbiakba:

ESB-buszcsomóponti egységek, például ANB10S/D
Kompakt terepi vezérlőegységek, beleértve az AFF50S/D és AFV10S/D modelleket
ER-busz távoli I/O- és vezérlőcsomópontok

A kétmodulos telepítés redundáns ER-buszt tesz lehetővé, ezáltal növeli a kommunikáció megbízhatóságát a kritikus fontosságú folyamatkörnyezetekben.

Kommunikációs architektúra

Az EB401-10 IEEE 802.3 10BASE-2 fizikai rétegen, koaxiális átvitellel működik. A kommunikáció pont–többpont kapcsolatban, lineáris busztopológián keresztül zajlik, szigorú kábelhossz- és lezárási követelmények mellett.

A kommunikációs sebesség rögzített értéke 10 Mbps
Az ER-busz csatlakoztatásához egy BNC-csatlakozó áll rendelkezésre
A maximális szegmenshossz 185 méter a Yokogawa által ajánlott YCB141 koaxiális kábel használatával

Műszaki adatok

Funkció: ER-busz-főinterfész
Fizikai réteg: IEEE 802.3 10BASE-2
Csatlakozótípus: BNC (egyetlen port)
Adatátviteli sebesség: 10 Mbps
Maximális átviteli távolság: 185 m
Támogatott redundancia: Igen (két EB401-10 modulos konfiguráció)
Névleges áramfelvétel: Körülbelül 0,7 A
Felszerelés: Vezérlőegység-nyílásba történő telepítés
Méretek: 32,8 mm × 144,65 mm × 125,5 mm
Tömeg: 0,3 kg

Modell- és utótagopciók

EB401-10-5: Standard változat
EB401-10-E: Robbanásbiztos kivitel
EB401-10-1: ISA G3 környezetálló bevonati opció

A megfelelő utótag kiválasztása kulcsfontosságú a környezetvédelmi előírásoknak való megfelelés és a rendszer hosszú távú megbízhatósága szempontjából.

Jellemző alkalmazások

ER-buszhálózatok bővítése CENTUM-alapú rendszerekben
Távoli I/O-kommunikáció folyamatüzemekben
Redundáns vezérlési architektúrák, amelyek determinisztikus buszvezérlést igényelnek
Vegyipari, olaj- és gázipari, energiatermelő és nehézipari létesítmények

GYIK

K: Használható az EB401-10 szabványos Ethernet-interfészként? V: Nem. A modul 10BASE-2 fizikai jelátvitelt használ, de a Yokogawa saját ER-busz-protokolljait és topológiai szabályait követi.

K: Támogatott a buszredundancia? V: Igen. A redundáns ER-buszműködés két EB401-10 modul támogatott vezérlőegységekbe történő telepítésével valósítható meg.

K: Milyen kábeltípus ajánlott? V: A jel integritásának és a maximális átviteli távolságnak a biztosítása érdekében a Yokogawa YCB141 koaxiális kábel használata ajánlott.
