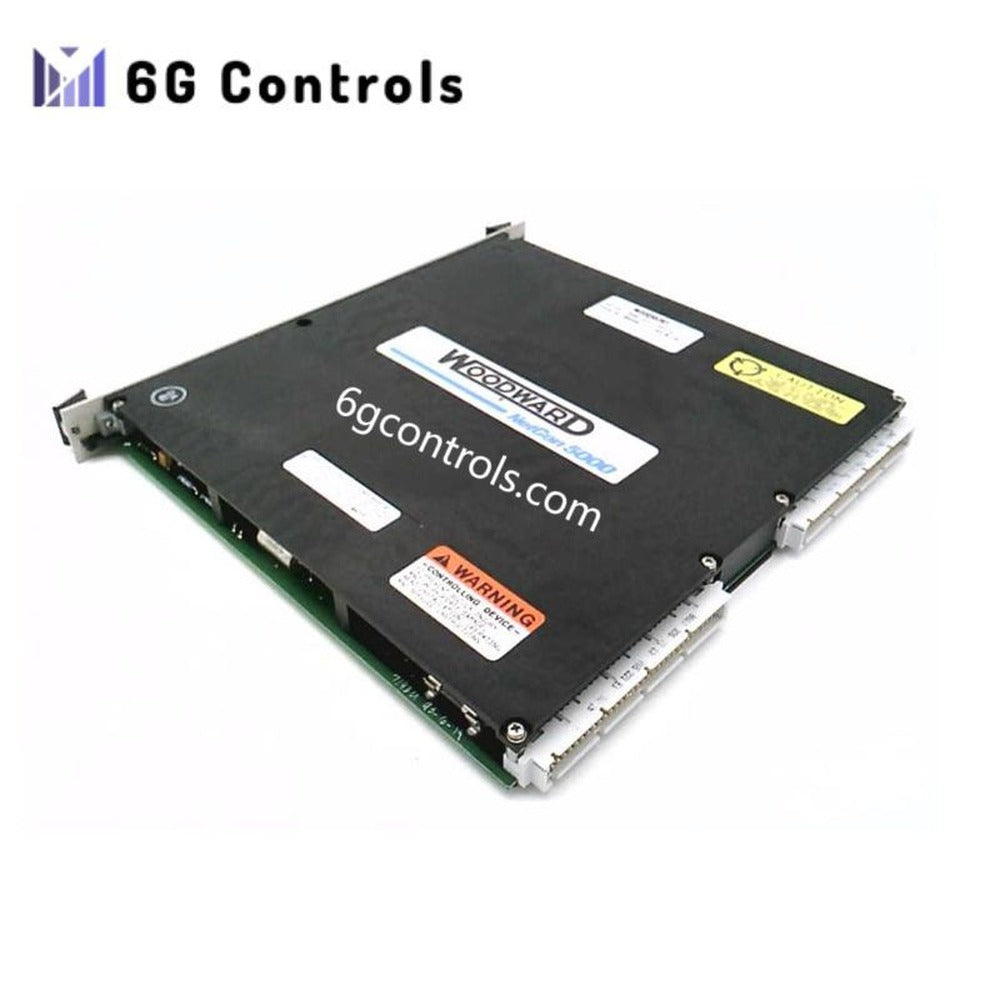

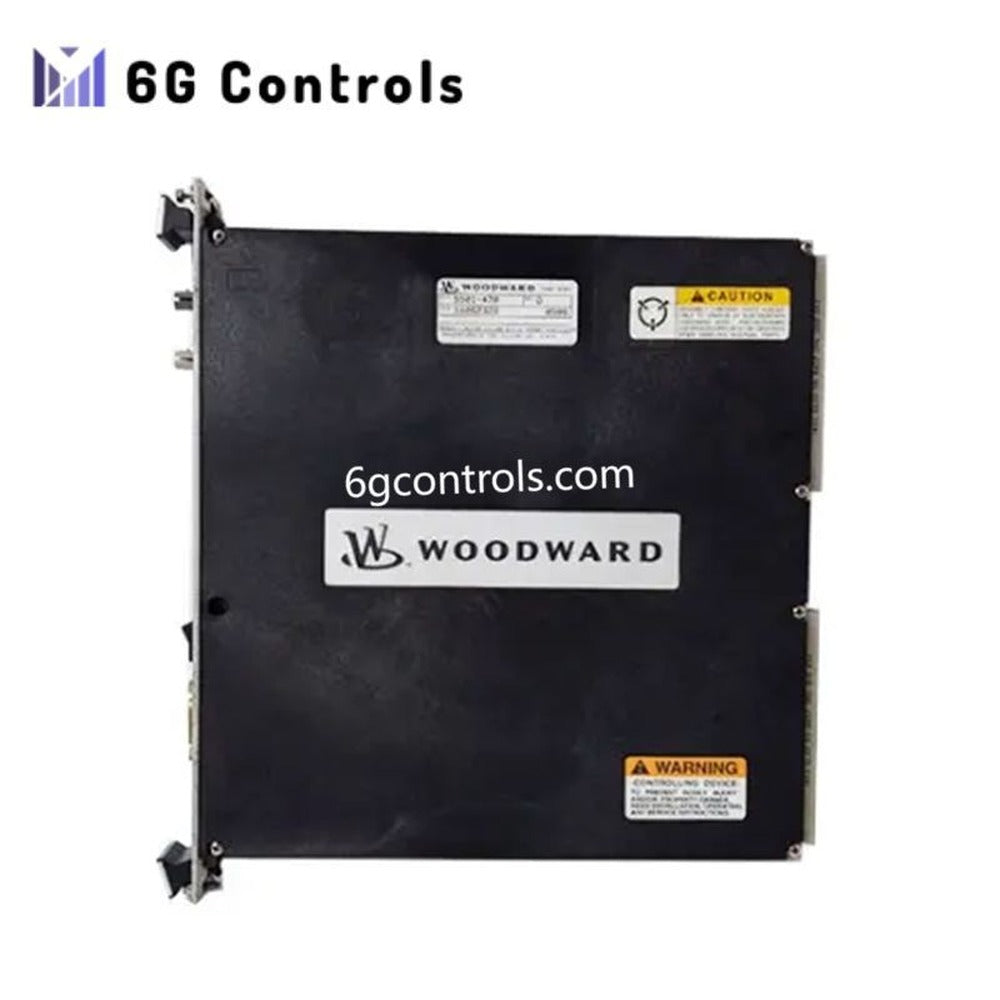

Woodward 5503-335 MicroNet 5200 CPU-vezérlőmodul

Termékleírás

A 5503-335 A MicroNet 5200 CPU-modul a Woodward MicroNet vezérlőarchitektúrájának elsődleges feldolgozóegysége. Folyamatos ipari üzemre tervezve determinisztikus valós idejű vezérlést biztosít a villamos és mechanikai szempontból nagy igénybevételnek kitett környezetben működő forgógépek és energiatermelő rendszerek számára.

Ez a vezérlő egy megerősített beágyazott processzort, ipari memóriarchitektúrát és redundáns kommunikációs útvonalakat integrál a hosszú távú stabil működés biztosítása érdekében. A 5503-335 gyakran alkalmazzák a turbina-, motor- és generátorvezérlő panelek központi logikai egységeként, ahol elengedhetetlen a kiszámítható válaszidő, a hibatűrés és a teljes életcikluson át biztosított megbízhatóság.

Alapvető hardverarchitektúra

A 5503-335 egy ipari vezérlési munkaterhelésekre, nem pedig általános célú számítástechnikára optimalizált, Intel Atom osztályú beágyazott processzorra épül. A rendszermemóriát és a tárhelyet a hosszú üzemidő alatti hőstabilitás és alacsony meghibásodási arány érdekében választották ki.

A legfontosabb hardverjellemzők:

• Determinista végrehajtásra optimalizált beágyazott Intel Atom CPU
• 4 GB ipari minőségű DDR3 RAM
• Ventilátor nélküli, hővezetéses hűtésű kialakítás
• Moduláris hátlapi csatlakozás MicroNet 5200 rendszerekhez
• Folyamatos, 24/7-es üzemre tervezve

Villamos és tápellátási jellemzők

A modul a szabványos MicroNet egyenáramú tápinfrastruktúráról működik, és alacsony hőleadást biztosít a korlátozott légáramlású szekrényekbe történő beépítéshez.

• Névleges tápfeszültség: 24 VDC
• Jellemző energiafogyasztás: 10–15 W
• Túlfeszültségi kategória: CAT II
• Alacsony belső hőleadás a nagy sűrűségű vezérlőszekrények támogatására

Kommunikációs és rendszerinterfészek

A 5503-335 több hálózatos ipari kommunikációt támogat beépített redundanciával, hogy hálózati hibák esetén is fenntartsa a vezérlő rendelkezésre állását.

• Két Ethernet-port redundáns hálózati topológiák támogatásával
• Két konfigurálható soros interfész, RS-232 és RS-422 támogatásával
• A Modbus protokoll támogatása a firmware-től és a rendszerkonfigurációtól függ
• Nagy sebességű belső kommunikáció MicroNet I/O- és bővítőmodulokkal
• Integrált adatnaplózás és diagnosztikai hozzáférés

Környezeti és mechanikai specifikációk

A vezérlő alkalmas zord ipari környezetben való használatra, és megfelel az elismert tengeri és villamosenergia-ipari szabványoknak.

• Üzemi hőmérséklet-tartomány: 0 °C és +55 °C között
• Tárolási hőmérséklet-tartomány: –20 °C és +45 °C között
• Relatív páratartalom: legfeljebb 95%, nem kondenzálódó (a Lloyd’s Register ciklikus profilja szerint tesztelve)
• Maximális telepítési tengerszint feletti magasság: 4000 m
• Burkolat védettségi szintje: IP20 az IEC 529 szerint
• Akusztikai zajszint: 70 dBA alatt
• Méretek: 160 × 160 × 120 mm
• Tömeg: 1,8 kg

Vezérlési és funkcionális képességek

MicroNet 5200 rendszerben történő alkalmazásakor a 5503-335 fejlett vezérlési algoritmusokat futtat hajtógépekhez és generátorokhoz, többek között:

• Zárt hurkú fordulatszám- és terhelésszabályozás
• Generátorterhelés-megosztás és szinkronizálás támogatása
• Nyomaték- és szívócsőnyomás-korlátozás
• Alacsony fordulatszám- és nulla-fordulatszám-érzékelési logika
• Automatikus átmenet üresjárati fordulatszámról névleges fordulatszámra
• Lágy terhelésfelvételi és -leadási sorrendek
• Terhelésleválasztás és tranziensválasz kezelése
• Adaptív fordulatszám-érzékelési és szűrési algoritmusok
• Eseményrögzítés, trendek megjelenítése és diagnosztikai jelentések

Tipikus alkalmazási területek

Ezt a CPU-modult jellemzően az alábbi területeken alkalmazzák:

• Gázturbina-vezérlőrendszerek
• Gőzturbina-fordulatszám-szabályozók
• Dízel- és gázmotor-vezérlőrendszerek
• Gépegység-automatizálási és szinkronizáló panelek
• Kompresszor- és expandervezérlési csomagok
• Kettős üzemanyagú és hibrid turbinás berendezések

Gyakran ismételt kérdések

Kompatibilis az 5503-335 a korábbi MicroNet rendszerekkel? A 5503-335 kifejezetten a MicroNet 5200 platformhoz készült, és rendszer-újratervezés nélkül nem cserélhető közvetlenül a korábbi MicroNet vagy MicroNet Plus CPU-kkal.

Támogatja ez a CPU a redundáns hálózati konfigurációkat? Igen. A két Ethernet-interfész lehetővé teszi redundáns vagy elkülönített vezérlőhálózatok kialakítását nagy rendelkezésre állást igénylő alkalmazásokhoz.

Változhatnak a firmware-funkciók az alkalmazástól függően? Igen. A támogatott protokollok és vezérlési funkciók a telepített firmware-től és a projektspecifikus konfigurációtól függenek.
