Termékleírás

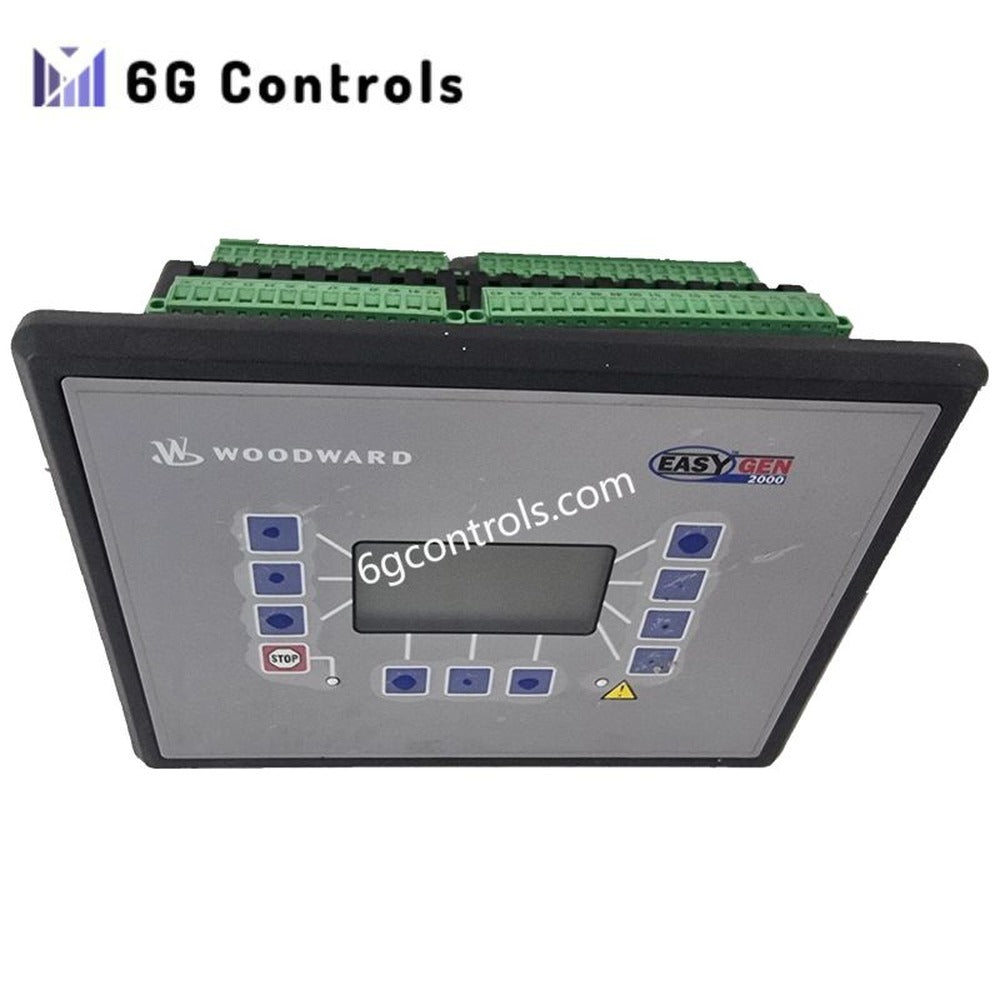

A Woodward easYgen® 2000/3000XT platform 8440-1884 generátoregység-vezérlőmodulját generátoregységek önálló vagy többegységes energiaellátó rendszerekben történő kezelésére és felügyeletére tervezték. Ez a mikroprocesszoros vezérlő egyetlen kompakt egységben egyesíti a generátor felügyeletét, a motorvezérlést, a szinkronizálást és a terheléskezelési funkciókat.
Az ipari környezetekhez készült vezérlő pontos elektromos mérést, rugalmas digitális I/O-konfigurációt és fejlett kommunikációs lehetőségeket biztosít az üzemi automatizálási vagy SCADA-platformokkal való integrációhoz. A 8440-1884 vezérlő megbízható generátorműködést támogat, lehetővé téve az automatikus indítást, a hálózati szinkronizálást és a terhelés több generátoregység közötti elosztását.
Széles hőmérséklet-tartománya, robusztus hardverkialakítása és konfigurálható vezérlési logikája alkalmassá teszi olyan igényes alkalmazásokhoz, mint a tartalékenergia-rendszerek, az ipari létesítmények és az elosztott energiatermelés.
Műszaki adatok
| Paraméter | Specifikáció |
|---|---|
| Modell | 8440-1884 |
| Terméksorozat | easYgen® 2000 / 3000XT |
| Eszköztípus | Digitális generátoregység-vezérlő |
| Gyártó | Woodward |
| Tápellátás | 12 / 24 VDC névleges |
| Túlfeszültség-védelem | Legfeljebb 80 VDC ≤ 2 percig |
| Analóg mérési felbontás | 11 bites |
| Mérési pontosság | ≤ 1% |
| Digitális I/O-csatornák | 24 konfigurálható csatorna |
| Digitális bemeneti feszültség | 24–48 VDC |
| Bemeneti leválasztás | Optikai leválasztás |
| Bemeneti kompatibilitás | Száraz vagy nedves érintkező |
| Kimenet típusa | C formarelé vagy felső oldali kapcsoló |
| Kimeneti terhelhetőség | 2 A @ 30 VDC (ohmos terhelés) |
| Kommunikáció | Ethernet- és soros interfészek (konfigurációfüggő) |
| Felszerelési mód | Panelbe szerelés |
| Üzemi hőmérséklet | −40 °C és +70 °C között |
| Méretek | 200 × 150 × 75 mm |
| Tömeg | 1,2 kg |
Fő funkciók
• Automatikus generátorindítási és -leállítási kezelés • Szinkronizálás a közcélú hálózattal vagy párhuzamos generátorrendszerekkel • Hatásos és meddő terhelés megosztása a generátoregységek között • Elektromos paraméterek, többek között a feszültség, a frekvencia és a teljesítmény felügyelete • Konfigurálható digitális bemenetek és kimenetek a rendszer vezérléséhez • Távfelügyelet és konfigurálás kommunikációs interfészeken keresztül
Ezek a képességek lehetővé teszik, hogy a 8440-1884 vezérlő a generátoros energiagazdálkodási rendszer központi vezérlőelemeként működjön.
Tipikus alkalmazások
A vezérlőt széles körben használják olyan energiatermelő rendszerekben, amelyek megbízható automatizálást és felügyeletet igényelnek.
Gyakori alkalmazások:
• Ipari tartalékenergia-rendszerek • Adatközpontok tartalék generátorai • Tengeri energiatermelő rendszerek • Mikrogrid- és elosztottenergia-rendszerek • Csúcsterhelés-csökkentő közcélú generátortelepek • Több generátoros párhuzamos energiatermelő rendszerek
Telepítési és integrációs megjegyzések
A stabil működéshez elengedhetetlen a rendszer megfelelő konfigurálása. A vezérlőt a pontos elektromos mérés érdekében megfelelő névleges értékű áramváltókkal (CT-k) és feszültségváltókkal (PT-k) kell telepíteni.
A hálózati kommunikáció paramétereit úgy kell beállítani, hogy illeszkedjenek az üzemi SCADA- vagy felügyeleti vezérlőrendszerekhez. Az üzembe helyezés és a tervezett karbantartás során ajánlott rendszeresen ellenőrizni a szinkronizálási logikát és a terhelésmegosztás működését.
GYIK
Milyen típusú generátorokat képes kezelni a 8440-1884 vezérlő? Dízel- vagy gázüzemű motoros generátoregységekhez készült, amelyek önálló, szigetüzemű vagy hálózattal párhuzamos konfigurációban működnek.
Támogatja a vezérlő több generátor együttes működését? Igen. Az easYgen® rendszerarchitektúráján belül konfigurálva támogatja több generátoregység szinkronizálását és terhelésmegosztását.
Támogatott a távfelügyelet? Igen. A kommunikációs interfészek lehetővé teszik az üzemi felügyeleti rendszerekkel és a távvezérlési platformokkal való integrációt.
