Termékleírás

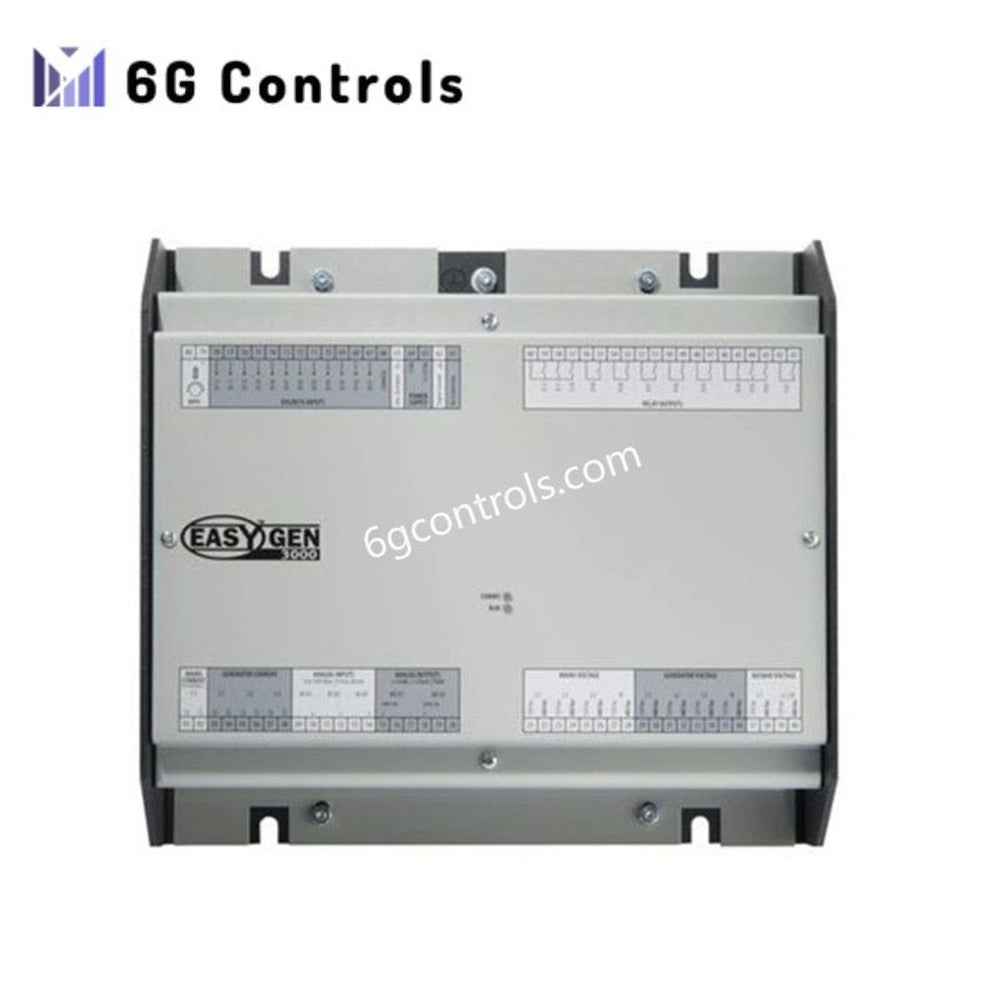

A 8440-2084 a Woodward easYgen-3000XT vezérlőcsaládjába tartozik, és kifejezetten az easYgen-3400XT P1 konfigurációt képviseli. Ezt a vezérlőt egy vagy több generátort tartalmazó rendszerek fejlett generátorkezelésére tervezték. Átfogó motor- és generátorfelügyeletet, szinkronizálási képességet, valamint az egységek közötti automatikus terheléselosztást biztosít.
Szekrénybe történő beépítésre tervezve a 8440-2084 szabályozási funkciókat és rugalmas kommunikációs interfészeket integrál, így modern energiagazdálkodási rendszerekbe és felügyeleti vezérlési platformokba is integrálható. A kijelzővel ellátott változatoktól eltérően ez a modell előlap kijelzője nélkül működik, ezért távoli felügyeleti környezetekben vagy központi vezérlőpanelekben is használható.
A vezérlő folyamatosan méri az elektromos paramétereket, és párhuzamos üzem közben precízen szabályozza a generátor feszültségét, frekvenciáját és a terhelésmegosztást.
Műszaki adatok
| Paraméter | Specifikáció |
|---|---|
| Gyártó | Woodward |
| Sorozat | easYgen-3000XT |
| Modell | 8440-2084 |
| Vezérlő típusa | Generátoregység-vezérlő |
| Tápellátás | 12 / 24 VDC |
| Bemeneti feszültségtartomány | 8–40 VDC |
| Mérési frekvenciatartomány | 40–85 Hz |
| Névleges frekvencia | 50 / 60 Hz |
| Áramváltó-bemenetek | 5 A-es áramváltó |
| Feszültségmérési tartomány | 50–650 000 VAC (elsődleges beállítási tartomány) |
| Digitális bemenetek | Galvanikusan leválasztott |
| Relékimenetek | Leválasztott relékimenetek |
| Kommunikációs interfészek | CAN-busz, RS-232, RS-485 (a rendszerkonfigurációtól függően) |
| Vezérlési lehetőségek | Szinkronizálás, terhelésmegosztás, aktív szabályozás |
| Üzemi hőmérséklet | −40°C és +70°C között |
| Tárolási hőmérséklet | −40°C és +80°C között |
| Burkolat védettsége | IP20 |
| Előlap méretei | 282 × 216 × 96 mm |
| Szerelés | Panelre vagy szekrénybe szerelhető |
| Ház | Fém ipari burkolat |
| Tömeg | 5 font |
Fő funkcionális jellemzők
Aktív generátorszabályozás A vezérlő valós idejű szabályozási algoritmusokat alkalmaz, amelyek üzem közben, valamint olyan átmenetek során is fenntartják a generátor feszültségének és frekvenciájának stabilitását, mint a terhelésfelvétel.
Párhuzamos generátorüzem A beépített terhelésmegosztási logika több generátor szinkronizálását és terhelésének kiegyenlítését teszi lehetővé, ezáltal hatékony energiaelosztást biztosít többegységes létesítményekben.
Rugalmas kommunikációs csatlakoztathatóság A CAN, RS-232 és RS-485 támogatása lehetővé teszi az SCADA-rendszerekbe, PLC-platformokba és üzemi szintű felügyeleti hálózatokba való integrációt.
Ipari üzemi tűrőképesség A széles környezeti üzemi tartománynak köszönhetően az eszköz igényes energiatermelési környezetekben is használható, többek között közüzemi tartalékállomásokon és távoli létesítményekben.
Kijelző nélküli kialakítás központi vezérléshez Mivel a vezérlő nem rendelkezik előlapi kijelzővel, gyakran kapcsolóberendezés-szekrényekbe telepítik, ahol a felügyelet külső HMI-ken vagy felügyeleti rendszereken keresztül történik.
Tipikus alkalmazások
A 8440-2084 a generátorvezérlőt gyakran olyan energiagazdálkodási létesítményekben alkalmazzák, ahol megbízható szinkronizálásra és generátorvédelemre van szükség.
A tipikus felhasználási esetek közé tartozik
• Ipari készenlétiáram-termelő rendszerek • Közüzemi hálózatot támogató és csúcsterhelés-csökkentő generátoros erőművek • Adatközponti tartalékáram-termelő rendszerek • Tengeri és tengeri platformokon használt generátorvezérlő panelek • Többgenerátoros erőművek, amelyek terheléskiegyenlítést igényelnek
GYIK
Tartalmaz a 8440-2084 integrált kijelzőt? Nem. A 8440-2084 előlapi kijelző nélkül működik. A rendszerállapot és a riasztások külső HMI-ken, mérnöki szoftveren vagy SCADA-interfészeken keresztül érhetők el.
Támogatja ez a vezérlő több generátor párhuzamos üzemeltetését? Igen. A vezérlő több generátoraggregátor közötti szinkronizálást és terhelésmegosztást is támogat, ezáltal stabil párhuzamos üzemet tesz lehetővé.
Mely kommunikációs protokollokat támogatja? A konfigurációtól függően a kommunikációs lehetőségek közé tartozik a CAN-busz, valamint az RS-232 és RS-485 interfész, amelyek automatizálási vagy felügyeleti rendszerekbe való integrációt tesznek lehetővé.
