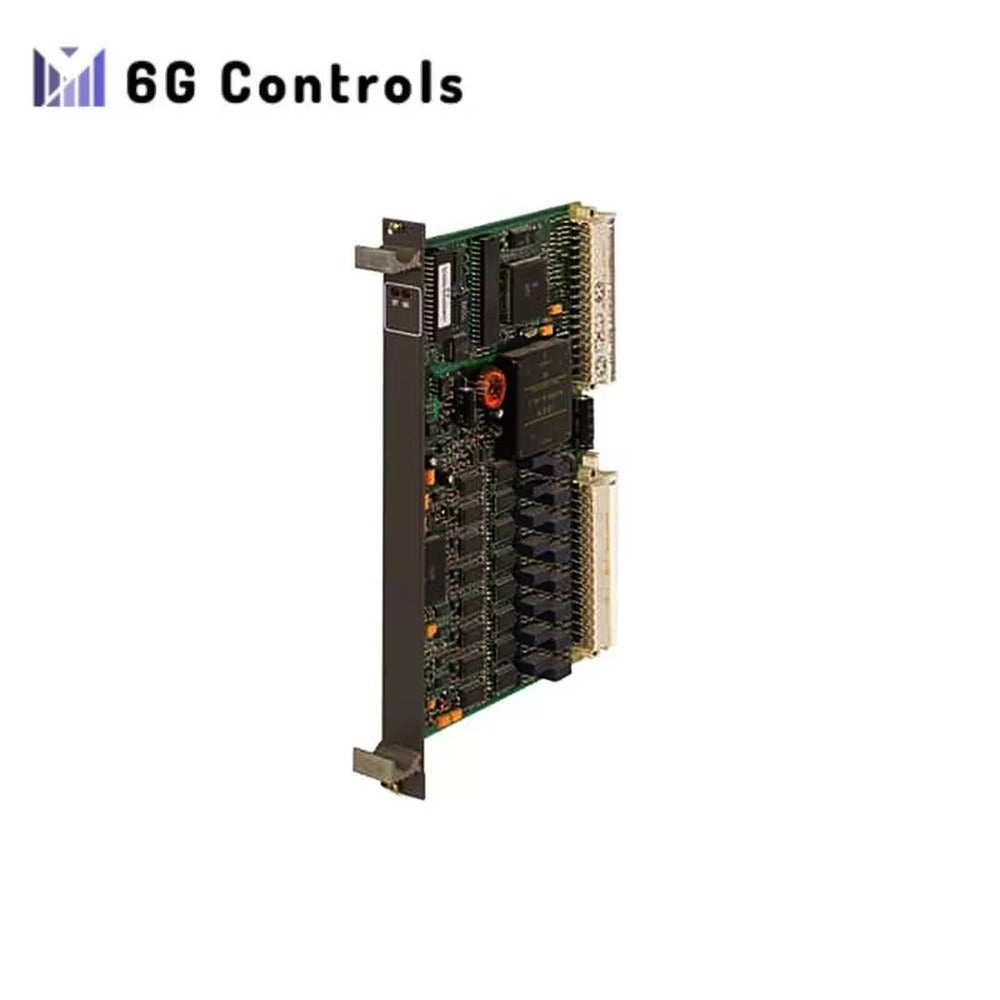

ABB 81EU01 PROCONTROL P Input/Output Signal Conditioning

Aplicação

O módulo de entrada universal liga os seguintes transmissores:

Transmissores binários

• Contactos simples e de comutação, com ou sem monitorização da linha
• Iniciadores indutivos de acordo com a norma NAMUR DIN 19234
• Transmissores eletrónicos

Transmissores analógicos para sinais de corrente

• Transdutores de dois fios de 4 ... 20 mA alimentados pelo módulo de entrada
• Transdutores de 4 fios de 0 ... 20 mA, 4 ... 20 mA e 0 ... 5 mA com uma fonte de alimentação externa

Transdutores de temperatura

• Termopares com transdutores para sinais de corrente de 4 ... 20 mA e junções frias no interior do transdutor. A linearização é efetuada no módulo de entrada.
• Termómetros de resistência com transdutores para sinais de corrente de 4 ... 20 mA

O módulo é composto por 16 unidades funcionais. Cada unidade funcional pode ser utilizada para qualquer tipo de modo de entrada. É possível qualquer combinação. A atribuição e definição de parâmetros são programadas facilmente através da lista de configuração. Os valores programados são armazenados numa EEPROM, garantindo que não se perdem em caso de falha de energia. Podem ser alterados a qualquer momento.

A cada sinal analógico podem ser atribuídos até quatro valores-limite. Em cada módulo de entrada, podem ser executados independentemente até quatro cálculos de correção e filtragem independentes. A programação é efetuada através da estruturação de blocos funcionais. Tenha em atenção as condições-limite desta aplicação.

Características

O módulo pode ser ligado a qualquer estação do sistema de barramento PROCONTROL. Incorpora uma interface padrão para o barramento de estações PROCONTROL.

O módulo transmite os sinais de entrada e/ou os sinais de entrada convertidos em mensagens através do barramento da estação para o sistema de barramento PROCONTROL. Antes da transmissão, as mensagens são verificadas e recebem bits de paridade. Isto garante que o módulo recetor pode verificar se a transmissão decorreu sem erros.

O módulo verifica, através dos seus bits de paridade, as mensagens recebidas através do barramento da estação, por exemplo, as destinadas a cálculos de correção, garantindo uma transmissão sem erros.

Está prevista a eliminação de interferências entre as unidades funcionais do módulo e o barramento da estação.

Está disponível uma fonte de alimentação do transmissor à prova de curto-circuito e monitorizada para cada unidade funcional, adequada a várias aplicações.

Caso os circuitos internos de monitorização ou o monitor de sinal de entrada respondam, será indicada no painel frontal do módulo uma sinalização de perturbação ST (perturbação geral). A resposta dos circuitos internos de monitorização é indicada no painel frontal do módulo como sinalização de perturbação SG (perturbação do módulo).
