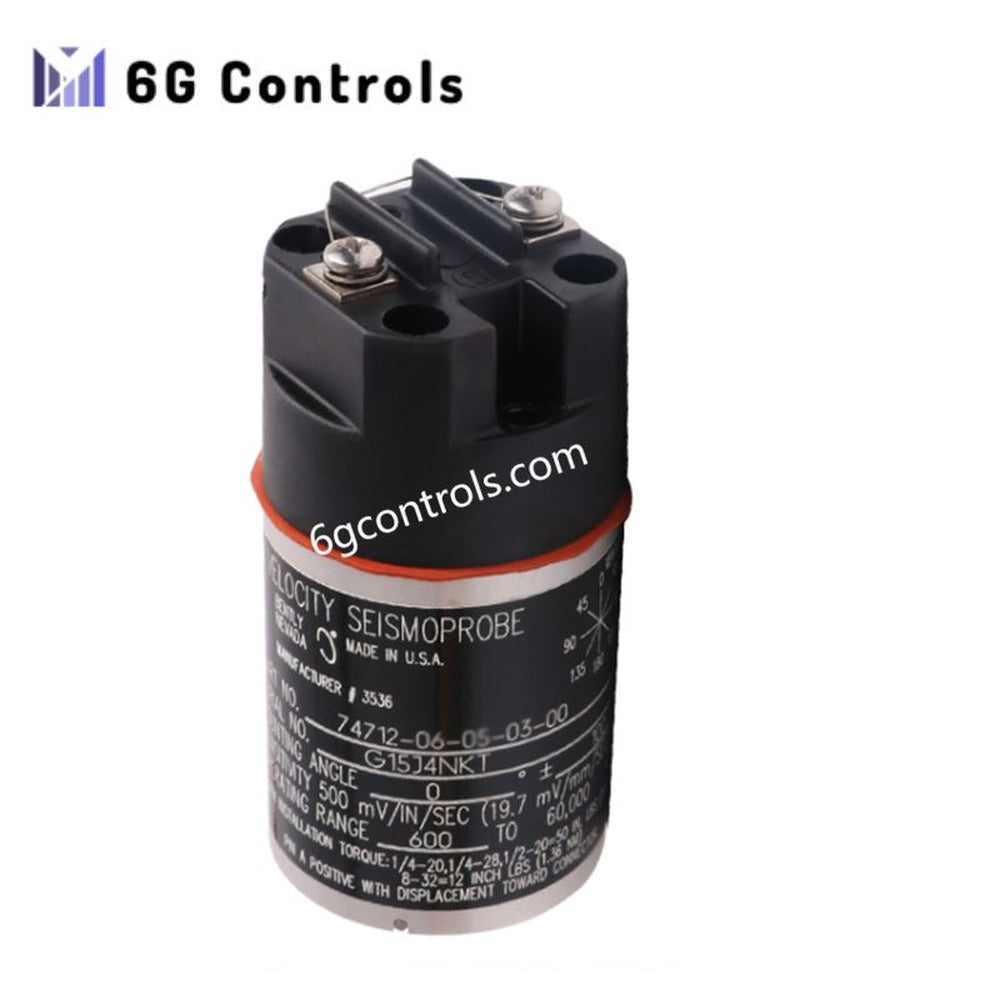

Bently Nevada 74712 Transdutor de velocidade Seismoprobe

Descrição

O Bently Nevada 74712 é um transdutor de velocidade Seismoprobe® de elevada integridade, concebido para medições absolutas de vibração em equipamentos rotativos. Utiliza um elemento sensor de bobina móvel comprovado, que fornece sinais de velocidade estáveis sem necessidade de alimentação externa. Além disso, a sua construção robusta garante um desempenho consistente em ambientes industriais exigentes. O sensor pertence à família 9200/74712/47633, amplamente reconhecida pela monitorização fiável de vibrações estruturais e da carcaça. Muitas equipas de manutenção e fiabilidade valorizam este modelo porque capta vibrações de baixa frequência com excelente linearidade e sensibilidade mínima a choques mecânicos.

Principais características e destaques funcionais

O 74712 fornece uma saída de tensão limpa proporcional à velocidade de vibração, permitindo diagnósticos precisos das caixas de rolamentos, carcaças e estruturas de suporte. Além disso, a arquitetura de bobina móvel reduz a suscetibilidade a excitações impulsivas, melhorando a qualidade dos dados durante eventos transitórios ou alterações de carga. O design de dois fios simplifica a instalação, enquanto a capacidade de funcionamento a alta temperatura permite a utilização em aplicações exigentes de turbinas e compressores. Assim, os utilizadores podem integrar o dispositivo em analisadores portáteis ou sistemas de proteção permanentes com igual confiança.

Especificações técnicas

Sensibilidade • 20 mV/mm/s (500 mV/in/s), ±5%

Resposta em frequência • 4,5 Hz, 10 Hz ou 15 Hz no mínimo até 1000 Hz no máximo (+0, −3 dB)

Deslocamento máximo • 2,54 mm (0,100 in) pico a pico

Gama de velocidades • 25 mm/s (1 in/s) típicos

Resistência da bobina • 1,25 kΩ ±5%

Resistência ao choque • 50 g de pico máximo ao longo do eixo não sensível

Sensibilidade transversal • ≤10% da sensibilidade axial a 100 Hz

Temperatura de funcionamento • Standard: −29°C a +121°C • Variante para alta temperatura: −29°C a +204°C

Polaridade da saída • O pino A é positivo relativamente ao pino B quando a velocidade da carcaça se desloca em direção ao conector

Peso • 0,48 kg

Configuração do sistema • Funcionamento com dois fios • Conversor opcional de velocidade para deslocamento • Adequado para arquiteturas de sistema 9200 ou 74712

Aplicações típicas e integração

Este transdutor é frequentemente utilizado em turbinas a vapor e a gás, compressores de grande dimensão, ventiladores industriais e caixas de engrenagens, onde a medição absoluta da vibração é essencial. Por exemplo, muitos utilizadores instalam o 74712 em programas de manutenção baseada na condição para verificar a estabilidade da carcaça e detetar a degradação precoce dos rolamentos. O dispositivo integra-se facilmente com plataformas de monitorização Bently Nevada, analisadores portáteis e bastidores de vibração legados, permitindo uma conceção flexível do sistema em diferentes ambientes industriais.

Suporte, fiabilidade e manutenção

Tanto os técnicos de campo como os engenheiros de fiabilidade apreciam os requisitos mínimos de manutenção do sensor, uma vez que o conjunto de bobina móvel demonstra estabilidade a longo prazo. Além disso, a elevada resistência ao choque facilita o trabalho de campo em rotas de medição portáteis, enquanto a ampla qualificação de temperatura garante um funcionamento fiável nos compartimentos dos rolamentos das turbinas. As inspeções de rotina envolvem principalmente verificações da integridade do cabo e a confirmação da orientação correta de montagem.

Perguntas frequentes

P1: O 74712 necessita de alimentação externa para funcionar? Não, o sensor funciona sem alimentação externa porque produz uma saída de tensão passiva através do seu design de bobina móvel.

P2: O 74712 consegue medir vibrações de frequência muito baixa? Sim, dependendo da variante selecionada, a resposta mínima em frequência pode começar em 4,5 Hz, 10 Hz ou 15 Hz.

P3: O 74712 é compatível com sistemas de monitorização Bently Nevada? Sim, funciona perfeitamente com sistemas da série 9200 e integra-se facilmente com a maioria das plataformas de monitorização de vibrações Bently Nevada.

P4: Que ambientes são adequados para o modelo de alta temperatura? A versão para alta temperatura funciona até +204°C, sendo adequada para carcaças de turbinas e secções quentes de compressores.

P5: Este sensor pode ser utilizado em rotas portáteis de recolha de dados? Sim, o seu funcionamento passivo e a elevada tolerância ao choque tornam-no ideal para analisadores portáteis e diagnósticos de campo.
