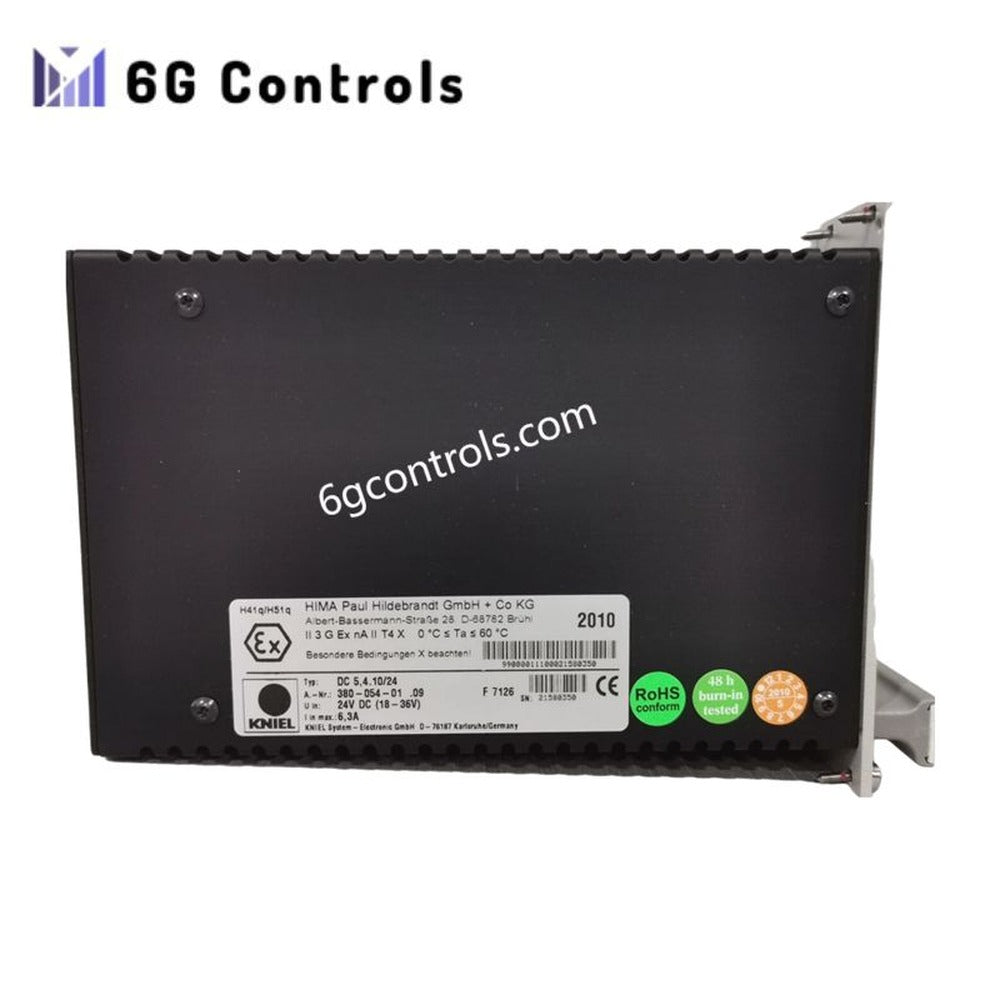

Módulo de alimentação redundante HIMA F 7126 F7126 99 000111

Visão geral

O HIMA F7126 99 000111 é um módulo de alimentação redundante de canal duplo para automação industrial. Fornece uma saída estável de 24 V CC e suporta redundância com substituição a quente em configurações N+1. O módulo integra monitorização baseada em microprocessador da tensão, corrente e temperatura. Os indicadores LED e as saídas de relé fornecem uma sinalização clara de falhas. É compatível com os sistemas de segurança HIMA PES, H41q e H51q. Este módulo é adequado para sistemas de controlo relacionados com a segurança, incluindo sistemas de paragem de emergência, DCS e SCADA nas indústrias do petróleo e gás, química e energética.

Especificações técnicas

• Tensão de entrada CA: 85–264 V (50/60 Hz)
• Tensão de entrada CC: 100–375 V
• Tensão de saída: 24 V CC ±1%
• Corrente de saída: até 10 A por canal
• Eficiência: ≥92% à carga máxima
• Redundância com substituição a quente: suportada (configuração N+1)
• Monitorização: tensão, corrente e temperatura através de microprocessador
• Sinalização de falhas: indicadores LED e saídas de relé
• Funções de proteção: curto-circuito, sobretensão e sobretemperatura
• Temperatura de funcionamento: −20 °C a +70 °C
• Intervalo de humidade: 5% a 95% (sem condensação)
• Montagem: calha DIN normalizada
• Dimensões: 125 × 150 × 120 mm
• Peso: 1,8 kg
• Classe de proteção: IP20
• Consumo de energia em vazio: <5 W
• Intervalo de entrada do conversor CC/CC: 18–36 V CC
• Corrente máxima de entrada: ≈6,3 A
• Fusível primário: 6,3 A (temporizado/de fusão lenta)
• Tensão de saída ajustável: 5 V CC ±0,5 V
• Ajuste de fábrica: 5,4 V CC ±0,025 V
• Limitação de corrente: ≈13 A
• Ondulação e ruído: <15%
• Taxa de eficiência: ≥77%
• Limite de interferência: Classe B (VDE 0871/0877)
• Espaço necessário: 8 TE
