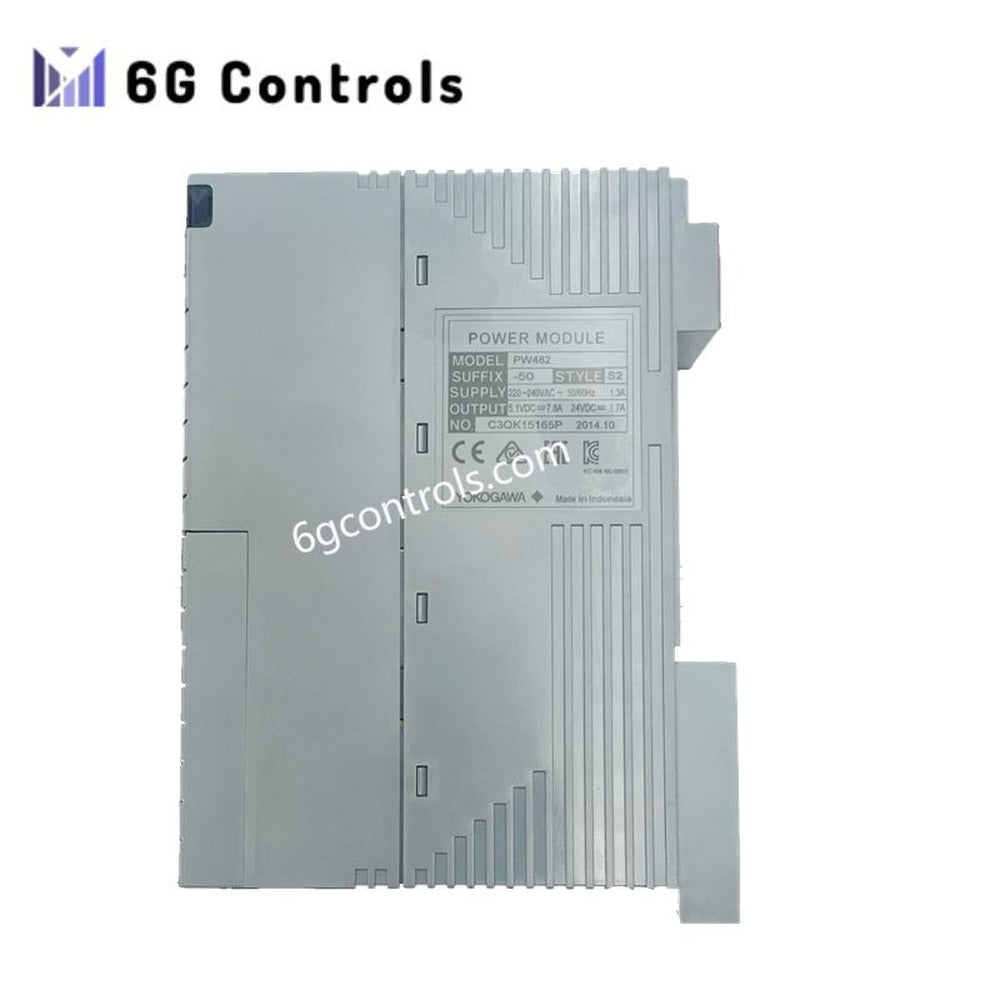

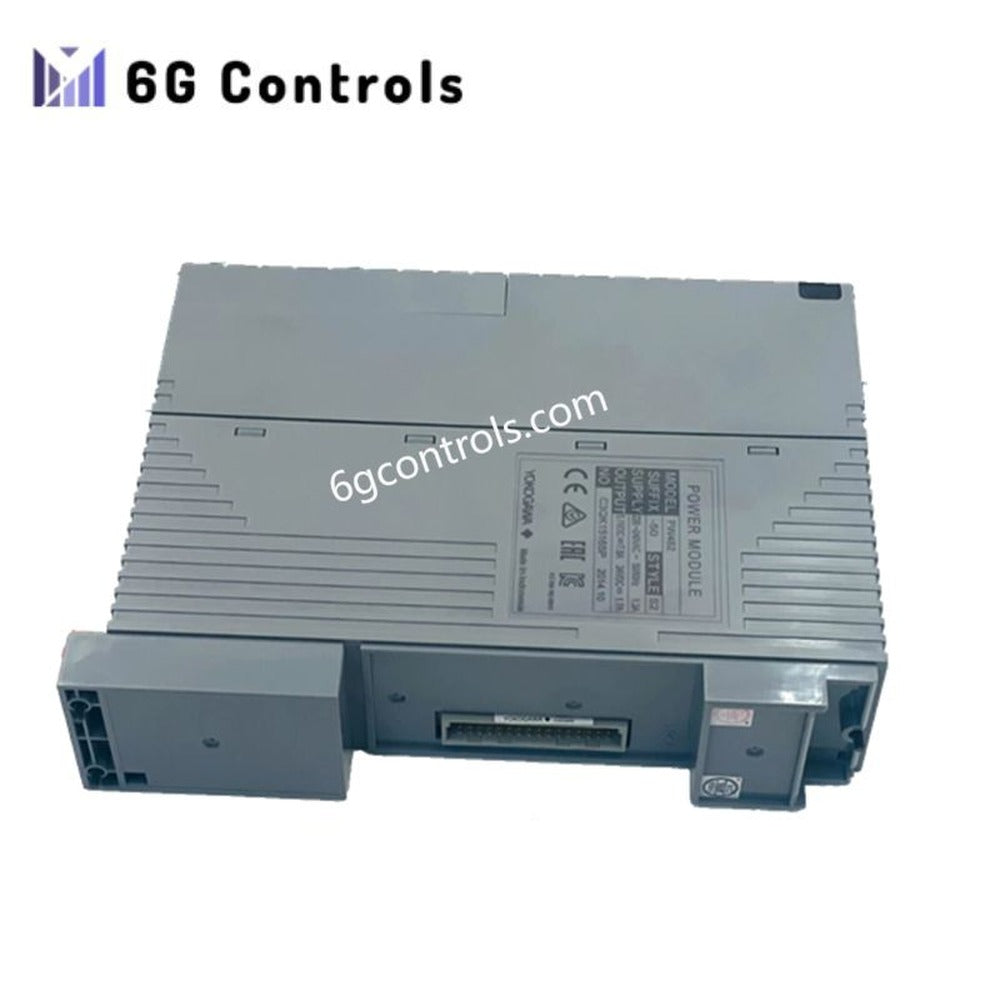

PW482-50 Yokogawa PW482-50 S1 | PW482-50 S2 | Módulo de alimentação

Descrição do produto

O módulo de alimentação PW482-50 é uma unidade dedicada de entrada CA desenvolvida pela Yokogawa Electric Corporation para utilização em sistemas de controlo distribuído CENTUM VP e sistemas de segurança ProSafe-RS. Concebido para proporcionar estabilidade a longo prazo e funcionamento contínuo, este módulo converte uma entrada de 220–240 V CA em alimentação regulada para o sistema, destinada a Field Control Units, FIO Node Units e Optical ESB Bus Repeater Units.

Ao contrário das fontes de alimentação de uso geral, o PW482-50 foi concebido especificamente para as arquiteturas de sistemas Yokogawa. Suporta configurações de alimentação redundantes quando instalado em pares, garantindo um funcionamento ininterrupto em ambientes de processo críticos. O módulo foi desenvolvido para funcionar de forma fiável numa ampla gama de temperaturas ambiente, sendo adequado para instalações industriais exigentes.

Principais características técnicas

O PW482-50 faz parte da série PW480 de módulos de alimentação CA da Yokogawa e incorpora proteção interna, conectores específicos do sistema e elevada tolerância térmica para armários instalados em salas de controlo e no campo.

Os principais objetivos de conceção incluem estabilidade da tensão, compatibilidade com o sistema e facilidade de manutenção nos sistemas de bastidor Yokogawa.

Especificações técnicas

• Modelo: PW482-50
• Tipo de alimentação: módulo de alimentação com entrada CA
• Tensão de entrada nominal: 220–240 V CA
• Frequência de entrada: 50/60 Hz
• Tolerância da tensão: ±10%
• Tolerância da frequência: ±3 Hz
• Consumo de energia: aproximadamente 230 VA
• Ligação de saída: conector dedicado do sistema Yokogawa
• Instalação: montado em bastidor, integrado no sistema

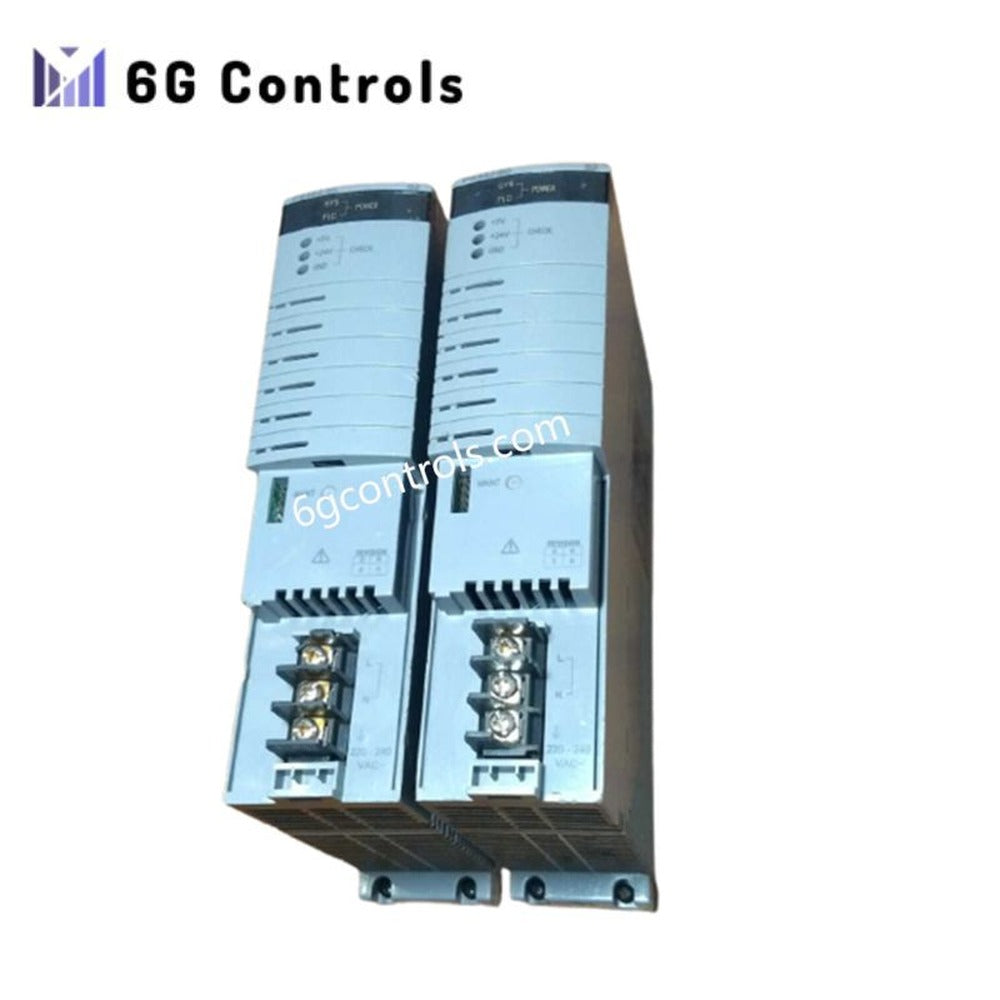

• Suporte de redundância: sim, configuração com dois módulos suportada
• Gama de temperaturas de funcionamento: –20 °C a +70 °C
• Classe de proteção: industrial standard (não protegido contra explosões)
• Peso: 1 kg

Compatibilidade e aplicações do sistema

O PW482-50 foi concebido para integração direta com hardware de controlo Yokogawa, incluindo:

• Field Control Units (FCU)
• FIO Node Units
• Optical ESB Bus Repeater Units
• Armários DCS CENTUM VP
• Configurações SIS ProSafe-RS

É normalmente utilizado em indústrias de processo, como petróleo e gás, química, produção de energia e unidades fabris de grande escala, onde a fiabilidade da alimentação é crítica.

Notas de funcionamento

Este módulo requer uma fonte de alimentação de 220–240 V CA e só deve ser instalado em sistemas Yokogawa compatíveis. Para instalações de elevada disponibilidade, a Yokogawa recomenda a utilização de dois módulos PW482-50 numa configuração redundante, de modo a eliminar pontos únicos de falha.

Perguntas frequentes

P: O PW482-50 pode ser utilizado como fonte de alimentação autónoma? R: Não. O PW482-50 foi concebido exclusivamente para bastidores de sistemas de controlo Yokogawa e não pode ser utilizado como fonte de alimentação CA de uso geral.

P: Qual é a diferença entre o PW482-50 e outras variantes do PW482? R: O PW482-50 é a versão standard, não protegida contra explosões, com suporte para uma gama de temperaturas de funcionamento alargada. Outras variantes podem diferir nas classificações ambientais ou na conformidade regional.

P: É suportada a substituição em funcionamento? R: Em configurações redundantes, a substituição do módulo pode normalmente ser efetuada com um impacto mínimo no sistema, dependendo da conceção do sistema e dos procedimentos de segurança.
