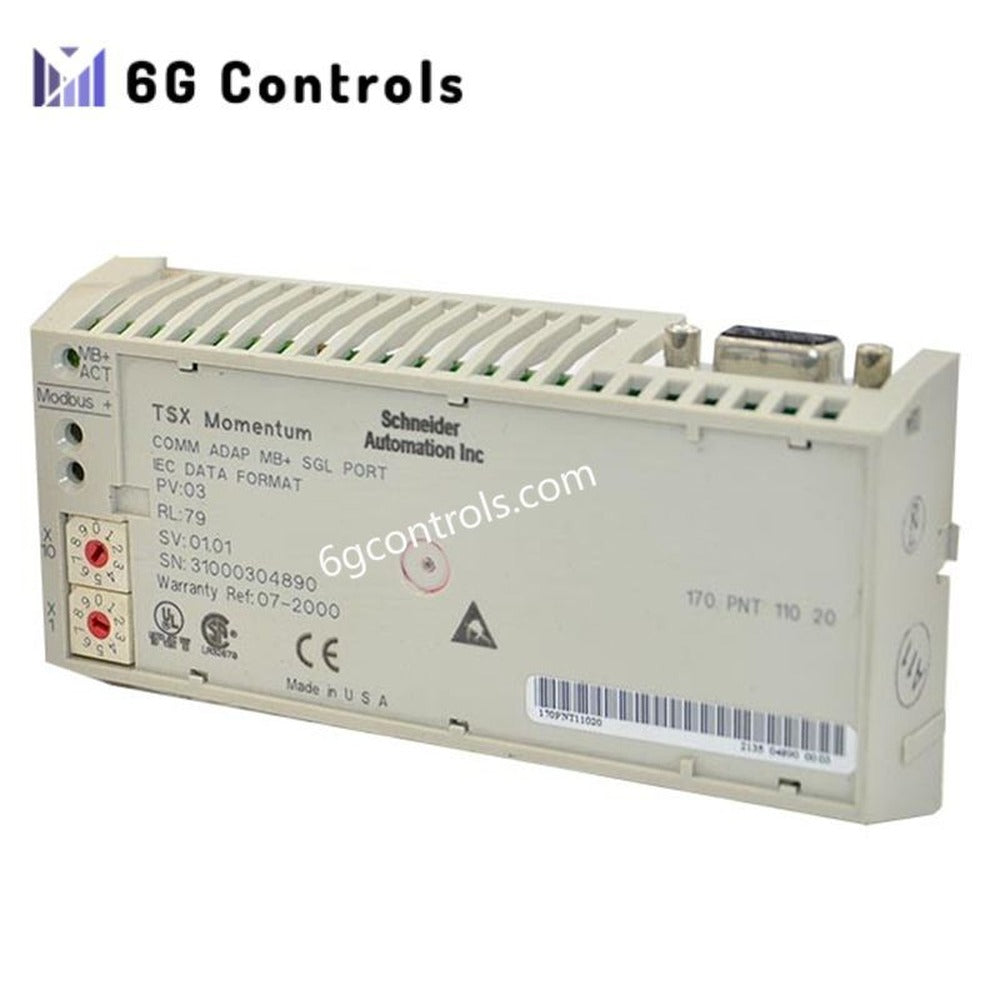

Schneider Electric 170PNT11020 Módulo Modicon Momentum

Módulo Modicon Schneider Electric 170PNT11020

Configurado para a integração de redes de alta velocidade em arquiteturas de controladores Quantum e Premium, o Schneider Electric 170PNT11020 (170PNT11020 adaptador de comunicação Modbus Plus) proporciona execução física/elétrica direta. Funciona como interface de gateway de rede para topologias de E/S distribuídas, executando comunicações determinísticas em barramento de tokens através de segmentos locais, sem depender da arbitragem contínua da CPU anfitriã.

Especificações do hardware

Integração de rede Modicon e velocidade de comunicação

A arquitetura do módulo utiliza camadas determinísticas de redes industriais para manter uma taxa de transmissão de 1 Mbit/s em segmentos com vários nós. As rotinas de comunicação funcionam independentemente das limitações de compatibilidade do firmware padrão do PLC anfitrião, gerindo diretamente os tempos de rotação dos tokens através do controlo de acesso ao meio (MAC) ao nível do hardware. A velocidade de comunicação do barramento do painel traseiro é otimizada através do mapeamento direto da memória para as bases de E/S Momentum acopladas, eliminando as latências de conversão de protocolo. Este caminho de execução discreto permite um dimensionamento previsível da densidade de E/S através de extensões multidrop, assegurando simultaneamente transferências determinísticas de dados ponto a ponto entre nós de rede concorrentes.

Perguntas frequentes

P: Como é que o módulo lida com a perda de comunicação com a rede a montante?

R: O módulo executa rotinas de estado de falha configuradas pelo utilizador após um tempo limite de comunicação. Pode ser programado através do controlador de rede para forçar todas as saídas para o estado zero, o valor de escala total, manter o último valor conhecido ou regressar a zero.

P: Quais são as restrições de encaminhamento dos cabos e de topologia da interface Modbus Plus?

R: A interface utiliza um meio padrão de par entrançado blindado, configurado numa topologia multidrop. Os dispositivos ligam-se através de uma extensão direta do tronco ou de cabos de derivação dedicados, terminados na porta física Sub-D de 9 pinos.

Orientações para instalação no local

• Acoplamento mecânico: Fixe o adaptador de comunicação na base de E/S Modicon Momentum designada. Certifique-se de que os conectores de interbloqueio do painel traseiro estão completamente alinhados antes de aplicar força de bloqueio para baixo, de modo a evitar a deformação dos pinos.
• Terminação da porta física: Utilize conectores Sub-D padrão de 9 pinos com resistências de terminação de linha integradas se o módulo estiver posicionado como o primeiro ou o último nó físico na linha tronco Modbus Plus.
• Blindagem e ligação à terra: Ligue a blindagem do cabo de par entrançado diretamente ao terminal de terra funcional (FE). Mantenha a continuidade da blindagem em todos os pontos de derivação para suprimir interferências eletromagnéticas e ruído de modo comum.
• Gestão térmica: Monte o conjunto na horizontal para manter o intervalo de funcionamento de 0 a +60 °C através de convecção natural. Mantenha distâncias mínimas de separação em relação a canais de condutas de alta tensão.
