Schneider Electric ATV930D75N4 Altivar Process ATV900 Variador de velocidade variável

Stock reduzido: 10 restantes

Manufacturer: Schneider
Product No.: ATV930D75N4
Country of origin: França
Product Type: Altivar Process ATV900 Variador de velocidade
Condition: Completamente novo
Payment: T/T, Western Union
Weight: 59.0 kg
Dimensions: 290 mm x 922 mm x 325.5 mm
Shipping port: Xiamen
Warranty: 12 meses

Descrição
Reviews
Envio e pagamento

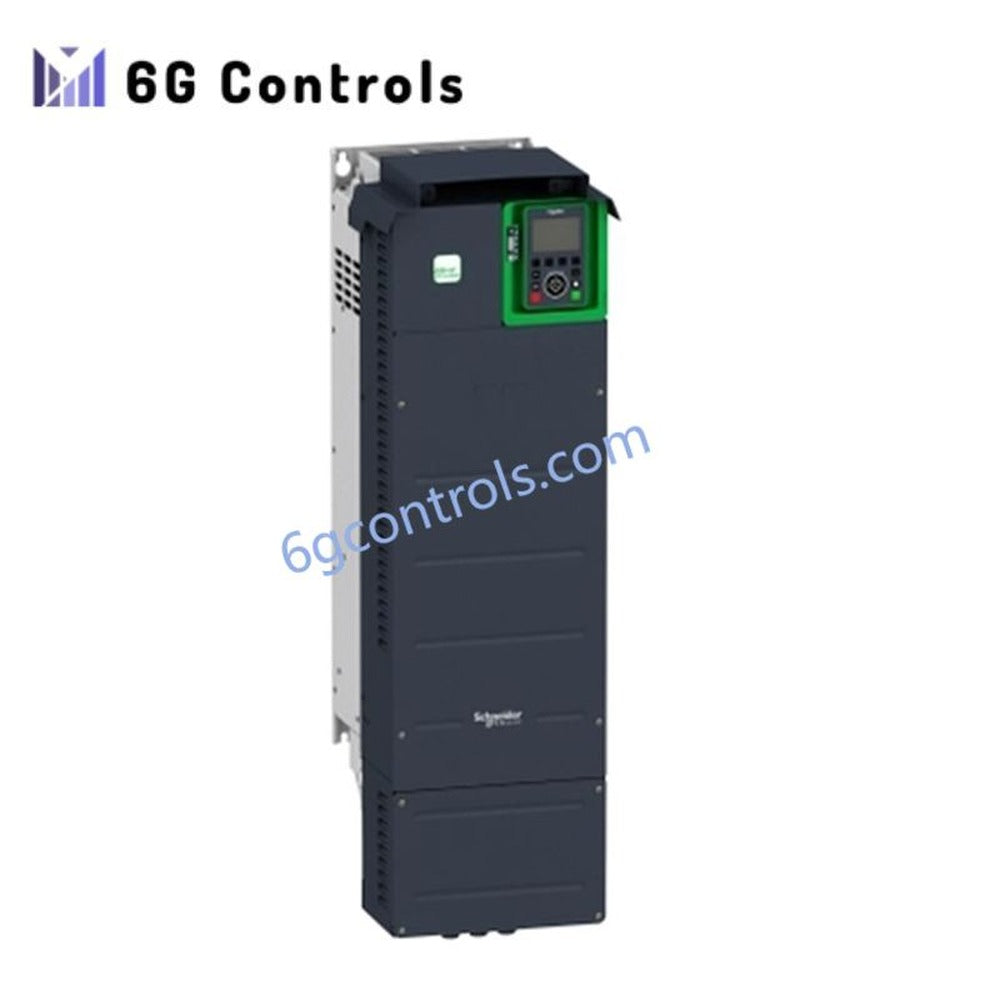

Schneider Electric ATV930D75N4 Altivar Process ATV900 Variador de velocidade

O Schneider Electric ATV930D75N4, também catalogado como o variador de velocidade ATV930D75N4, funciona como um componente de hardware dedicado ao controlo da velocidade de motores trifásicos e à conversão de energia em plataformas de automação Altivar Process ATV900. A unidade proporciona regulação elétrica para motores síncronos e assíncronos com alimentação de 380...480 V AC, chopper de travagem integrado e interfaces de comunicação para redes industriais.

Especificações do hardware

Parâmetro	Especificação
Modelo	ATV930D75N4
Marca	Schneider Electric
Origem	França
Tipo de produto	Variador de velocidade
Série	Altivar Process ATV900
Compatibilidade do motor	Motores síncronos, motores assíncronos
Tensão de alimentação nominal	380...480 V AC
Fases da rede	3 fases
Potência de saída	75 kW em regime normal; 55 kW em regime pesado
Corrente de saída contínua	145 A a 2,5 kHz em regime normal; 106 A a 2,5 kHz em regime pesado
Tensão máxima de saída	480 V
Frequência máxima de saída	599 Hz
Corrente de entrada	131,3 A a 380 V em regime normal; 112,7 A a 480 V em regime normal
Frequência de comutação	1...8 kHz ajustável; 2,5...8 kHz com fator de desclassificação
Função de travagem	Chopper de travagem integrado
Grau de proteção	IP21, UL Tipo 1
Interface de comunicação	EtherNet/IP, Modbus TCP, Modbus série
Interface física	Ethernet, RS 485 de 2 fios
Dimensões	290 mm x 922 mm x 325,5 mm
Peso	59 kg
Temperatura de funcionamento	-15...50 °C sem desclassificação; 50...60 °C com desclassificação
Consumo de energia	174 W por convecção natural a 380 V, 2,5 kHz; 1369 W por convecção forçada a 380 V, 2,5 kHz

Rede de controlo industrial e integração do variador

O ATV930D75N4 suporta redes determinísticas Profinet / EtherNet/IP através de interfaces de comunicação concebidas para arquiteturas de automação industrial. As comunicações EtherNet/IP e Modbus TCP funcionam a 10/100 Mbit/s nos modos half-duplex, full-duplex e negociação automática.

O variador suporta a expansão da densidade de E/S através de módulos de expansão opcionais instalados nas ranhuras disponíveis. As opções suportadas incluem módulos de extensão de E/S digitais e analógicas, módulos de saída de relé, módulos de interface para encoders e módulos de comunicação fieldbus, incluindo PROFINET, Profibus DP V1, DeviceNet, EtherCAT, CANopen e Ethernet Powerlink.

A compatibilidade do firmware é gerida através do software de configuração da Schneider Electric. A base de dados de parâmetros do variador e a configuração da comunicação podem ser geridas através do software SoMove para PC.

Perguntas frequentes

P: Que perfis de controlo de motores são suportados pelo ATV930D75N4? R: O variador suporta perfis para motores assíncronos, incluindo os modos de binário constante, binário otimizado e binário variável. Também suporta o controlo de motores de ímanes permanentes e de motores síncronos de relutância.

P: O ATV930D75N4 disponibiliza funções de segurança integradas? R: Sim. A unidade inclui as funções Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) e Safe Brake Management (SBC/SBT).

P: Quais são as interfaces de comunicação disponíveis? R: As interfaces padrão incluem EtherNet/IP, Modbus TCP e Modbus série. Os módulos opcionais disponibilizam conectividade adicional para fieldbus e encoders.

Diretrizes de instalação em campo

Instale o ATV930D75N4 na posição vertical, mantendo a orientação do invólucro dentro do intervalo de montagem especificado. Garanta um fluxo de ar suficiente em redor do invólucro do variador para a dissipação do calor.

Ligue a entrada de linha, a saída para o motor, o barramento CC e a cablagem de controlo de acordo com as especificações dos terminais. Mantenha os cabos de potência separados dos cabos analógicos, de encoder e de comunicação para minimizar as interferências eletromagnéticas. Utilize cabos blindados para a cablagem de sinais de baixo nível e termine as blindagens de acordo com as práticas padrão de ligação à terra industrial.

Verifique a ligação equipotencial à terra de proteção antes do arranque. Confirme o endereçamento da comunicação, os parâmetros do motor, as entradas de segurança e a configuração de E/S antes de ligar o variador à rede de automação.
