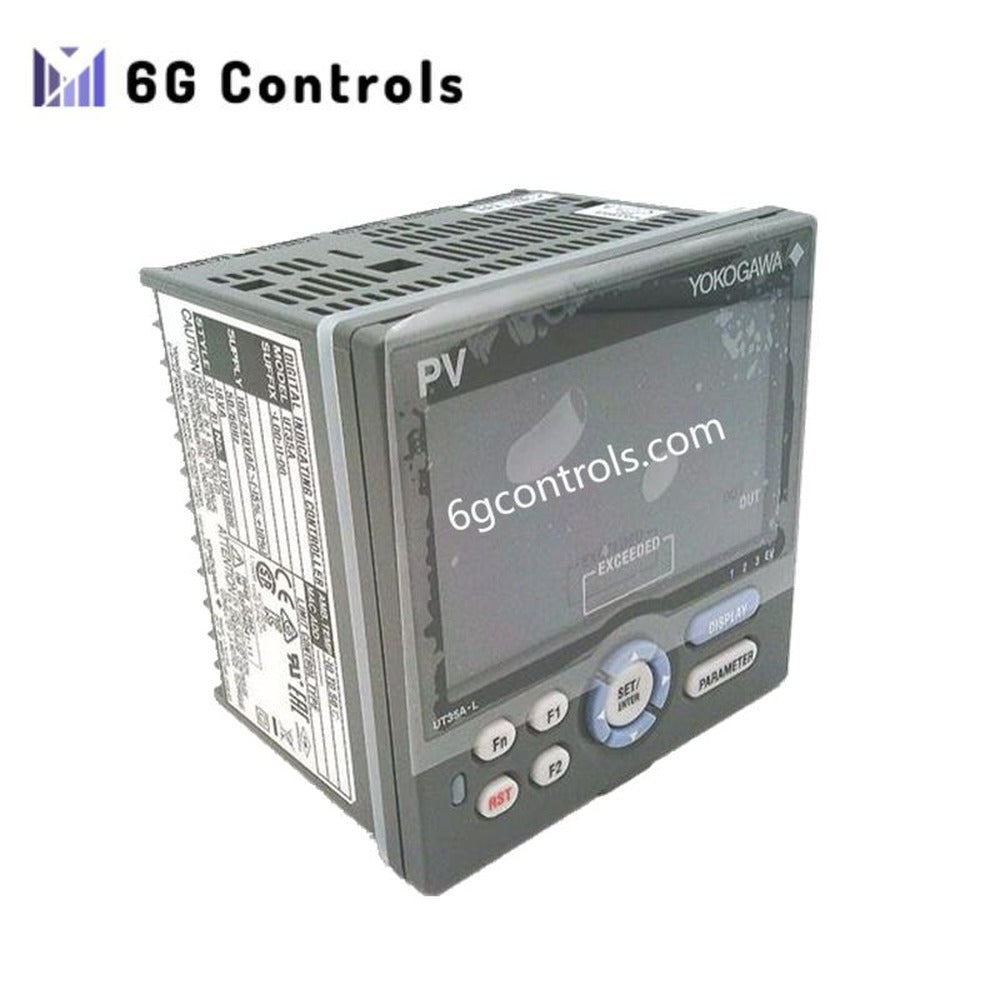

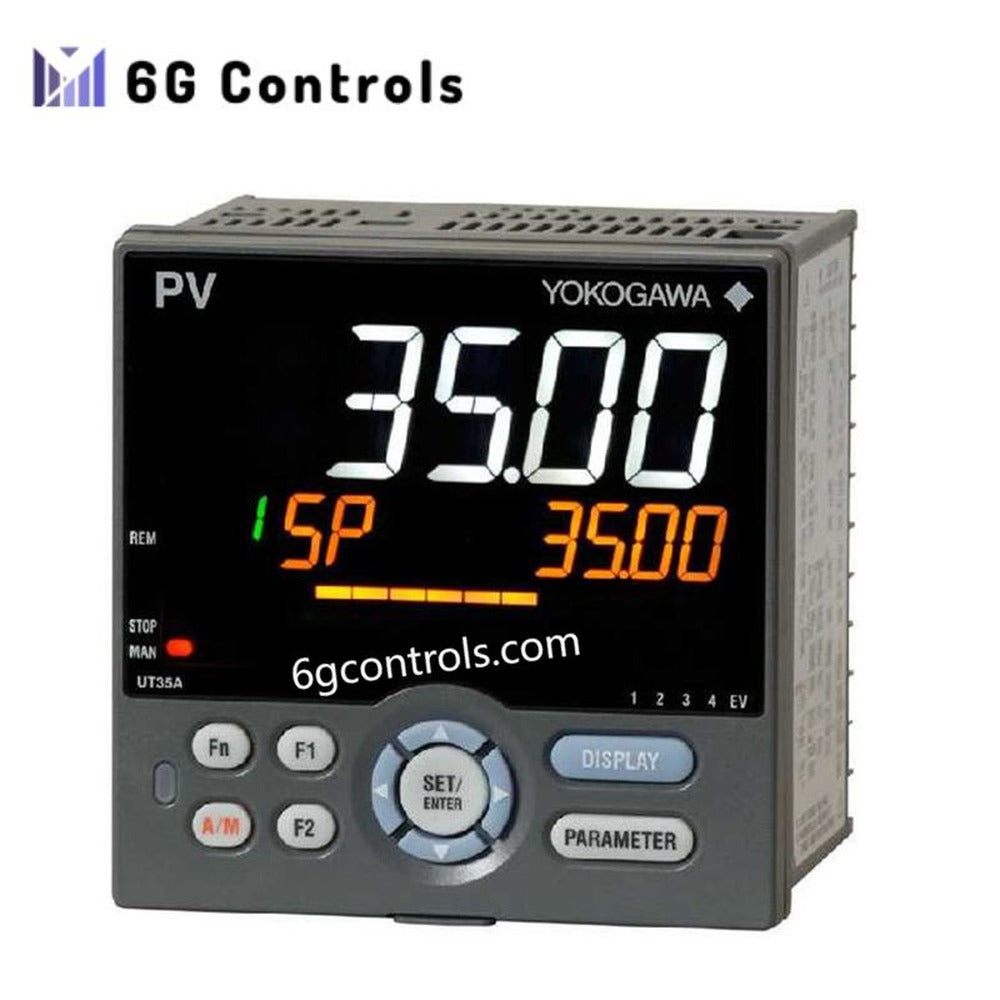

Yokogawa UT35A Controlador digital indicador de temperatura

Descrição do produto

O Yokogawa UT35A é um controlador digital indicador de elevado desempenho da série UTAdvanced, concebido para aplicações exigentes de controlo de processos industriais que requerem precisão e flexibilidade. Construído num formato de montagem em painel 1/4 DIN, integra controlo avançado de temperatura, sequenciação lógica e comunicação de rede aberta numa caixa compacta.

Um amplo LCD a cores proporciona uma visualização clara dos valores do processo, valores de referência, estados dos alarmes e informações de tendência. O controlador suporta várias estratégias de controlo para além do PID básico, permitindo-lhe gerir circuitos térmicos e de processo complexos sem necessidade de hardware de controlo adicional.

Conceção e funcionamento

O UT35A privilegia a facilidade de utilização em ambientes industriais. As teclas de navegação do painel frontal permitem aos engenheiros configurar parâmetros, afinar circuitos de controlo e monitorizar eficazmente o estado do sistema. A reduzida profundidade de montagem simplifica a disposição do painel e reduz as limitações de instalação em armários de controlo compactos.

A sua função integrada de sequência em lógica ladder permite executar operações lógicas básicas e de interbloqueio, possibilitando que o controlador substitua pequenos PLC em aplicações onde são preferidas arquiteturas de controlo compactas.

Capacidades de controlo e processamento

O Yokogawa UT35A suporta uma vasta gama de modos de controlo avançados para lidar com dinâmicas de processo complexas:

• Controlo PID de circuito único e controlo LIGADO/DESLIGADO
• Controlo de aquecimento e arrefecimento com saídas independentes
• Controlo em cascata com circuitos primário e secundário
• Controlo PID por lotes para processos baseados no tempo
• Controlo antecipativo para compensar perturbações externas

O processamento interno rápido permite um ciclo de controlo tão curto quanto 250 ms, contribuindo para uma resposta estável e um elevado desempenho do circuito, mesmo em condições de processo em rápida mudança.

Especificações técnicas

Modelo: UT35A Série: Yokogawa UTAdvanced

Mecânica e visor

• Dimensão do painel: 1/4 DIN (96 × 96 mm)
• Tipo de visor: LCD grande a cores, de 14 segmentos
• Indicação: visor duplo de 5 dígitos de alta resolução para PV e SP
• Proteção do painel frontal: IP65

Configuração da entrada

• Entrada universal selecionável por parâmetro
• Termopares: K, J, T, E, N, R, S, B, L, U, PL-II
• RTD: Pt100, JPt100
• Sinais analógicos: entradas de tensão CC e de corrente CC

Opções de saída

• Saída de contacto de relé
• Saída de impulsos de tensão (para comando de SSR)
• Saída analógica de corrente: 4–20 mA CC
• Saídas digitais expansíveis para utilização com alarmes ou lógica

Desempenho

• Precisão de controlo: ±0,1% da amplitude (típica)
• Período de controlo: 250 ms
• Valores de referência PID: até quatro perfis selecionáveis

Alarme e lógica

• Três saídas de alarme padrão
• Expansível até oito saídas digitais
• Programação de sequências ladder incluída de série
• Conjunto de instruções: 13 comandos básicos, 73 comandos de nível de aplicação

Interfaces de comunicação

• Ethernet (compatível com redes abertas)
• RS-485 com suporte do protocolo Modbus
• Adequado para integração com PLC, HMI e SCADA

Alimentação elétrica

• 100–240 V CA
• 24 V CA/CC (dependente do modelo)

Áreas de aplicação

O UT35A é adequado para processos industriais que requerem controlo avançado da temperatura ou do processo, combinado com a execução de lógica local:

• Fornos de tratamento térmico e fornos industriais
• Sistemas de processamento químico e farmacêutico
• Equipamentos de produção de alimentos e bebidas
• Máquinas de extrusão de plástico e de embalagem
• Linhas de produção com requisitos de controlo em cascata ou por lotes

Perguntas frequentes

O UT35A pode substituir um PLC pequeno em aplicações simples? Sim. A função de sequência ladder integrada permite implementar interbloqueios, temporizadores e lógica básica, reduzindo a necessidade de um PLC externo em sistemas compactos.

O UT35A suporta monitorização através da rede? Sim. As interfaces Ethernet e RS-485 permitem a integração com PLC, HMI e plataformas SCADA através de protocolos de comunicação abertos.

O controlador está limitado apenas ao controlo da temperatura? Não. Embora seja normalmente utilizado para regulação da temperatura, a entrada universal e os modos de controlo avançados permitem-lhe processar diversas variáveis de processo.
