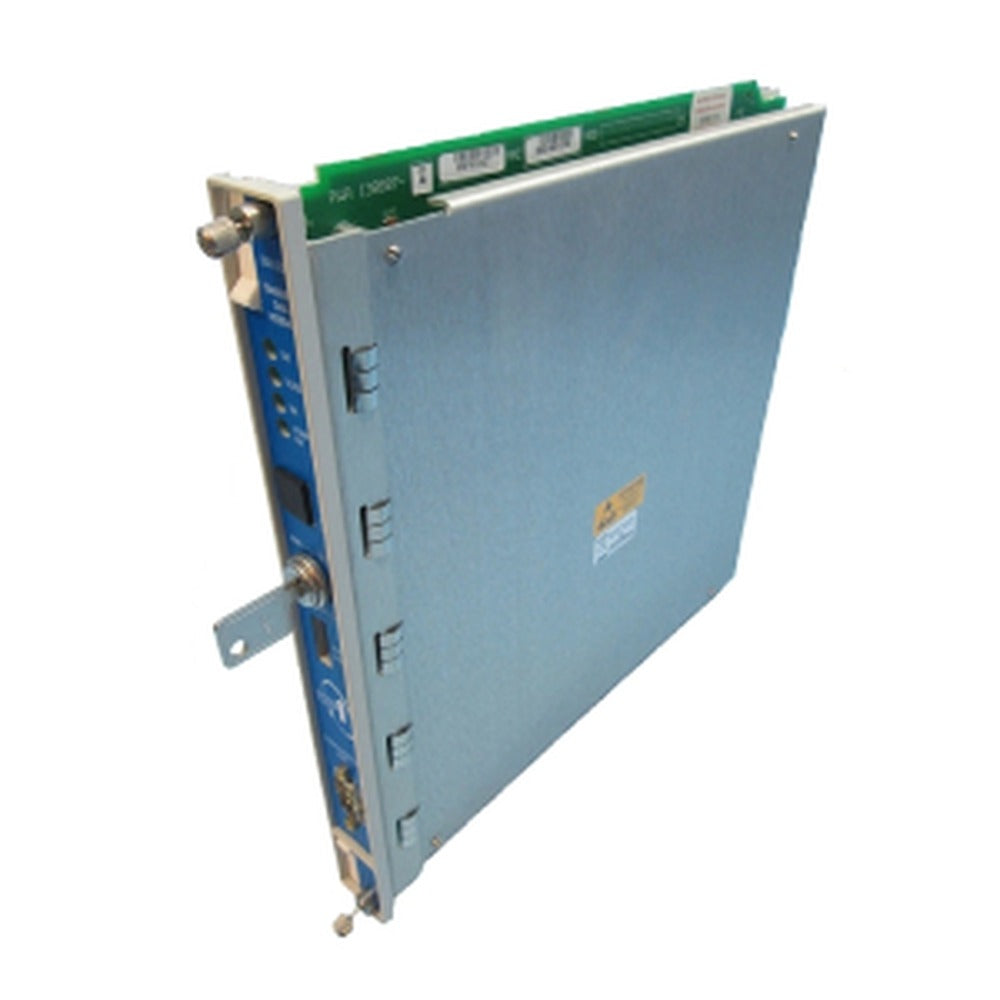

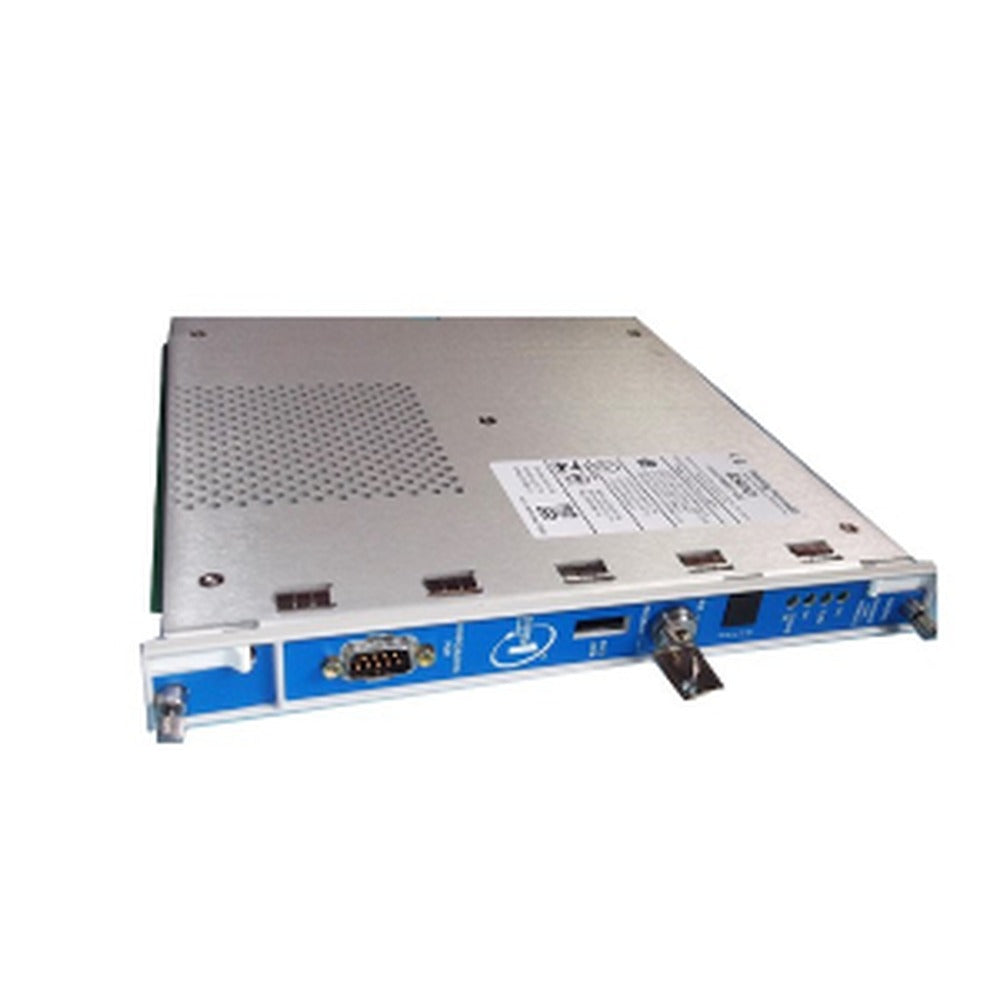

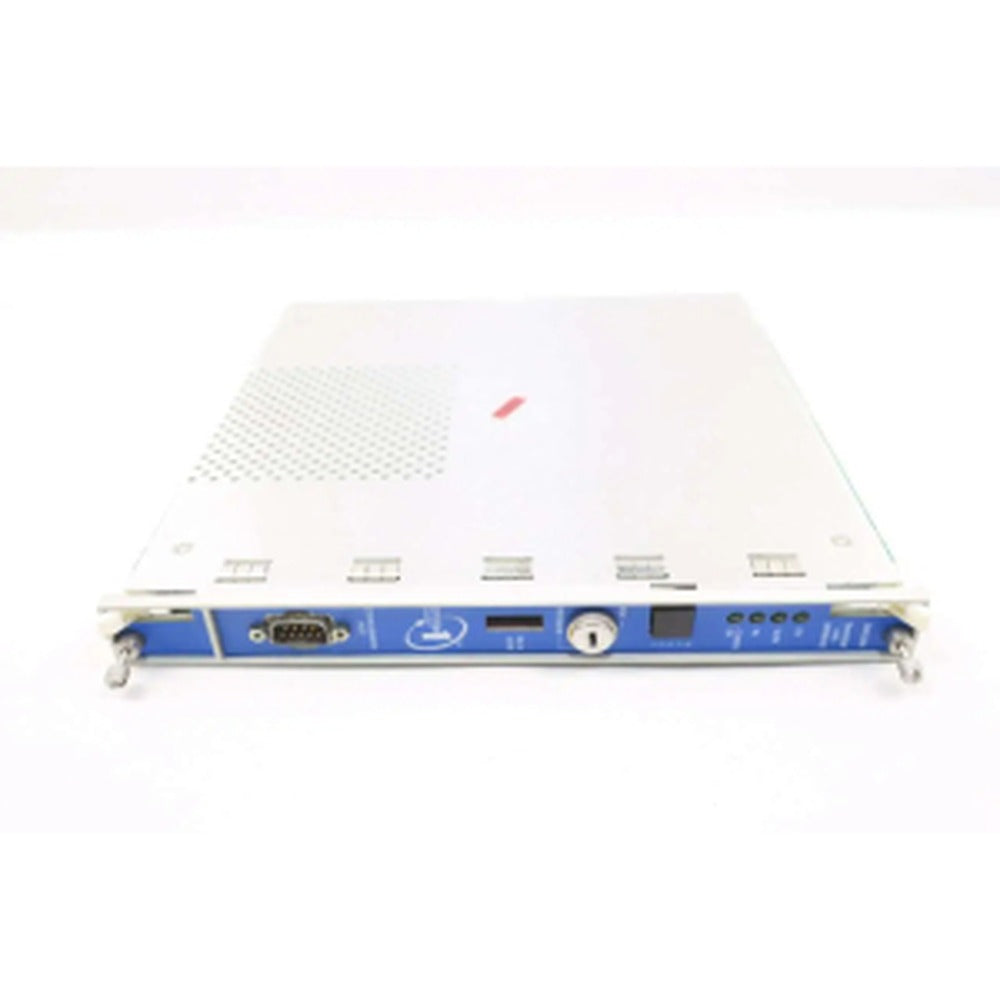

Modul de interfață pentru date tranzitorii Bently Nevada 3500/22M

Descriere

Interfața de date tranzitorii (TDI) Bently Nevada 3500/22M acționează ca intermediar între sistemul de monitorizare 3500 și software-ul compatibil, precum software-ul System 1 pentru monitorizarea și diagnosticarea stării și software-ul de configurare a sistemului 3500. Combinând funcționalitățile unui modul de interfață pentru rack 3500/20 (RIM) cu capacitățile de colectare a datelor ale unui procesor de comunicații precum TDXnet, TDI facilitează comunicarea fără întreruperi. Instalat în slotul adiacent surselor de alimentare ale unui rack 3500, TDI se interfațează cu monitoarele din seria M (3500/40M, 3500/42M etc.), colectând continuu date stabile și date dinamice tranzitorii (forme de undă). Aceste date sunt apoi transmise printr-o conexiune Ethernet către software-ul gazdă. Consultați secțiunea Compatibilitate pentru informații detaliate. Capacitatea standard de captare a datelor statice este inclusă în TDI. Totuși, utilizarea unui disc opțional de activare a canalelor permite TDI să captureze și date dinamice și tranzitorii de înaltă rezoluție. Funcționând ca procesor de comunicații în rackul 3500, TDI îmbunătățește capacitățile de colectare a datelor. Deși TDI oferă funcționalități comune întregului rack, acesta nu face parte din calea critică de monitorizare și nu afectează funcționarea corectă a sistemului general de monitorizare pentru protecția automată a utilajelor. Fiecare rack 3500 necesită un TDI sau RIM, ocupând întotdeauna Slotul 1 de lângă sursele de alimentare.

Specificații

• Consum de energie: 10,5 wați
• Intrări de date: USB-B pe panoul frontal, Ethernet 10Base-T/100Base-TX
• Ieșiri: LED-uri pe panoul frontal (OK, TX/RX, TM, CONFIG OK), releu OK al modulului I/O
• Valori nominale: Releu OK standard - 5 A la 24 Vcc/120 Vca, releu OK cu contacte placate cu aur - până la 1 mA la 1 Vcc
• Comenzi: Buton de resetare a rackului, comutator de adresă, comutator cu cheie pentru configurare
• Contacte de sistem ale modulului I/O: Multiplicare declanșare, inhibare alarmă, resetare rack
• Colectarea datelor:
  • Intrări Keyphasor care acceptă mai multe evenimente per rotație și intrări de viteză de până la 20 kHz
  • Date de pornire/oprire colectate la intervale selectate de viteză și timp
  • Colectarea datelor de alarmă, inclusiv date înainte și după alarmă, valori statice și date sub formă de undă
  • Colectarea valorilor statice, inclusiv patru valori statice nX pentru fiecare punct
• Eșantionarea formelor de undă: Colectarea formelor de undă pentru 48 de canale, cu diferite rate de eșantionare
• Protocoale de comunicații: Protocol gazdă BN, protocol BN TDI, protocol de comunicații USB-B prin panoul frontal
• Limite de mediu: Temperatură de funcționare între -30°C și +65°C, temperatură de depozitare între -40°C și +85°C, umiditate 95%
• Dimensiuni fizice: Modul TDI - 241,3 mm x 24,4 mm x 241,8 mm, greutate 0,91 kg; module I/O - 241,3 mm x 24,4 mm x 99,1 mm, greutate 0,20 kg
• Conformitate și certificări: FCC, EMC, siguranță electrică, RoHS, securitate cibernetică, aplicații maritime, siguranță funcțională, aprobări pentru zone periculoase (cNRTLus, ATEX/IECEx)

Piese de schimb

Număr de piesă	Descriere	Link
288055-01	Modul standard de interfață de date tranzitorii cu cablu USB	Link
146031-01	Modul I/O 10Base-T/100Base-TX	Link
146031-02	Modul I/O 100Base-FX (fibră optică)	Link
