Schneider Electric 171CCC98030 M1/M1E Processor Adaptor

20 în stoc

Manufacturer: Schneider
Product No.: 171CCC98030
Country of origin: See official datasheet
Product Type: Processor Adaptor
Condition: Complet nou
Payment: T/T, Western Union
Weight: 0.042 kg
Shipping port: Xiamen
Warranty: 12 luni

Descriere
Reviews
Livrare și plată

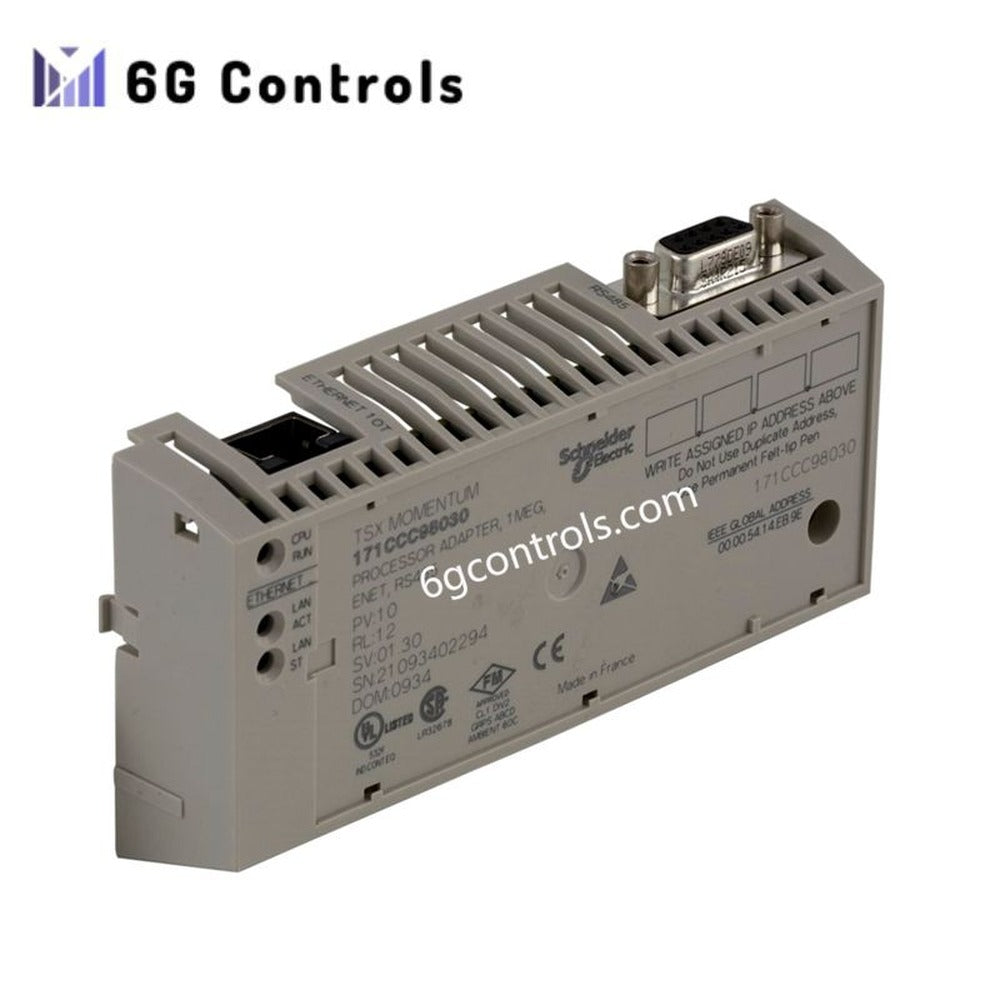

Schneider Electric 171CCC98030 M1/M1E Processor Adaptor

The Schneider Electric 171CCC98030, also cataloged as the 171CCC98030 M1/M1E processor adaptor, operates as a dedicated hardware component for managing Ethernet and Modbus communications within the Modicon Momentum automation platform.

Hardware Specifications

Parameter	Specification
Model	171CCC98030
Brand	Schneider Electric
Origin	See official datasheet
Weight	0.042 kg
Dimensions	5.5 cm H x 18 cm W x 26 cm L (Package)
Operating Temp	0…60 deg C
Power Consumption	5.0 V DC +/-5 % (supplied by Momentum I/O base)
Processor Name	X86 based (INTEL, AMD) IEC executive
Clock Frequency	50 MHz
Communication Port Protocol	1 Ethernet, 1 Modbus
Discrete I/O Processor Capacity	8192 I / 8192 O
Register I/O Processor Capacity	26048 I / 26048 O
Memory Type	1 MB flash, 544 kB RAM
Memory Description	Program memory 18 kB LL984; Program memory 200 kB IEC; Data 24 kB
Material	Lexan
Word Length	16 bit
Number of Port	1 RS485, 1 Ethernet
Marking	CE
Protective Treatment	TC
Relative Humidity	5…96 % without condensation
Operating Altitude	2000 m
Shock Resistance	<= 15 gn peak 11 ms half sine wave acceleration
Vibration Resistance	0.75 mm d.a / 1 gn
Product Certifications	Nema type 250, UL, cUL, FM Class 1 Division 2

Industrial Control Communication Integrity

The 171CCC98030 processor adaptor integrates deterministic backplane bus communication optimized for Modicon Momentum platforms. Channel-to-channel isolation ensures signal integrity across Ethernet and Modbus interfaces, while firmware flash compatibility supports controlled updates without compromising operational continuity. I/O density scaling accommodates local and networked devices with minimal latency impact, maintaining precise execution of distributed control algorithms.

Frequently Asked Questions (FAQ)

Q: Can the 171CCC98030 be hot-swapped in the Momentum rack? A: The processor adaptor is not designed for hot-swap removal; power must be removed prior to insertion or extraction.

Q: How is backplane current consumption managed under full I/O load? A: The adaptor draws supply directly from the Momentum I/O base, with specified 5.0 V DC +/-5 % tolerance, supporting maximum rated I/O without exceeding bus limits.

Q: Are firmware upgrades backward-compatible with previous Momentum software versions? A: Firmware updates require supported Modsoft V2.5+, Concept V2.6, or ProWORX NxT V2.0 to ensure IEC program execution compatibility.

Field Installation Guidelines

Mount the adaptor within a Modicon Momentum rack with correct orientation to the bus connectors.
Ensure all Ethernet and RS485 cables are shielded and grounded at a single point to reduce EMI.
Maintain 1 cm minimum spacing from adjacent modules to allow adequate airflow.
Avoid exposure to temperatures above 60 deg C and excessive humidity beyond 96 %.
Verify torque on connector screws according to manufacturer specifications to prevent mechanical loosening under vibration.
