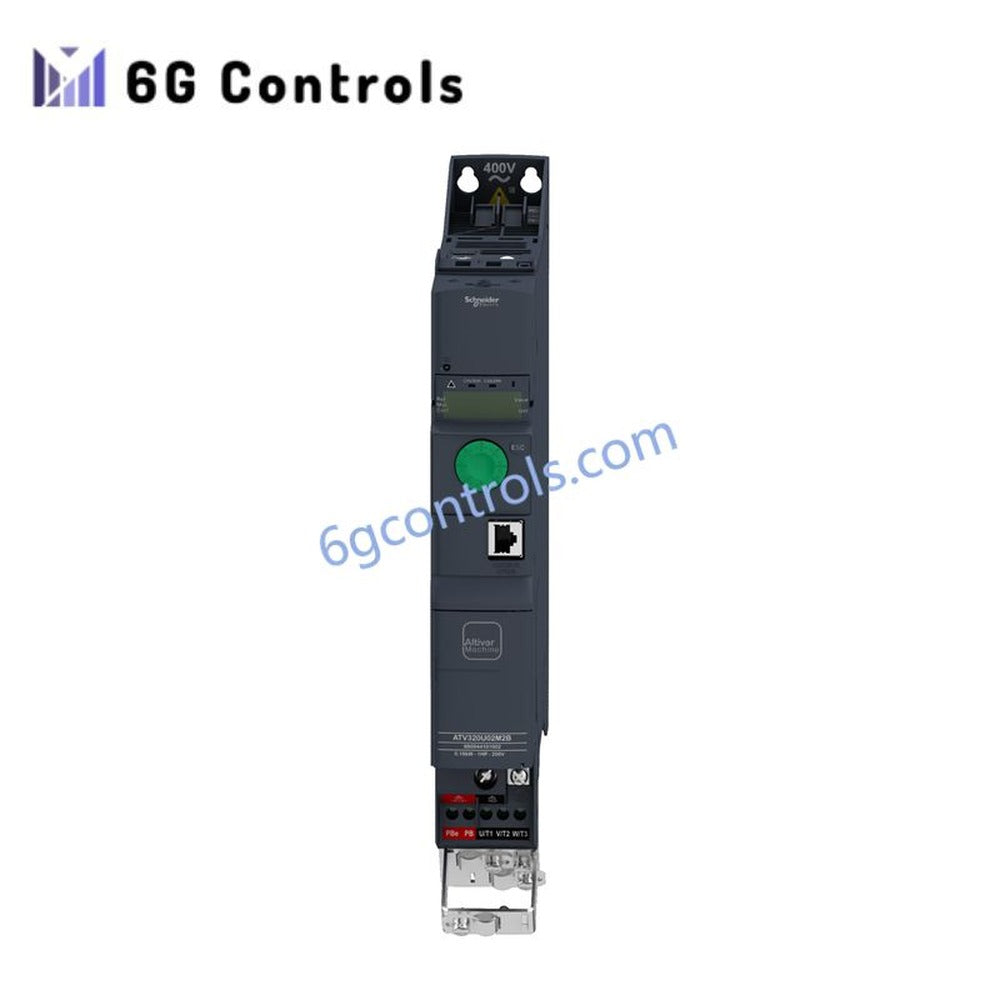

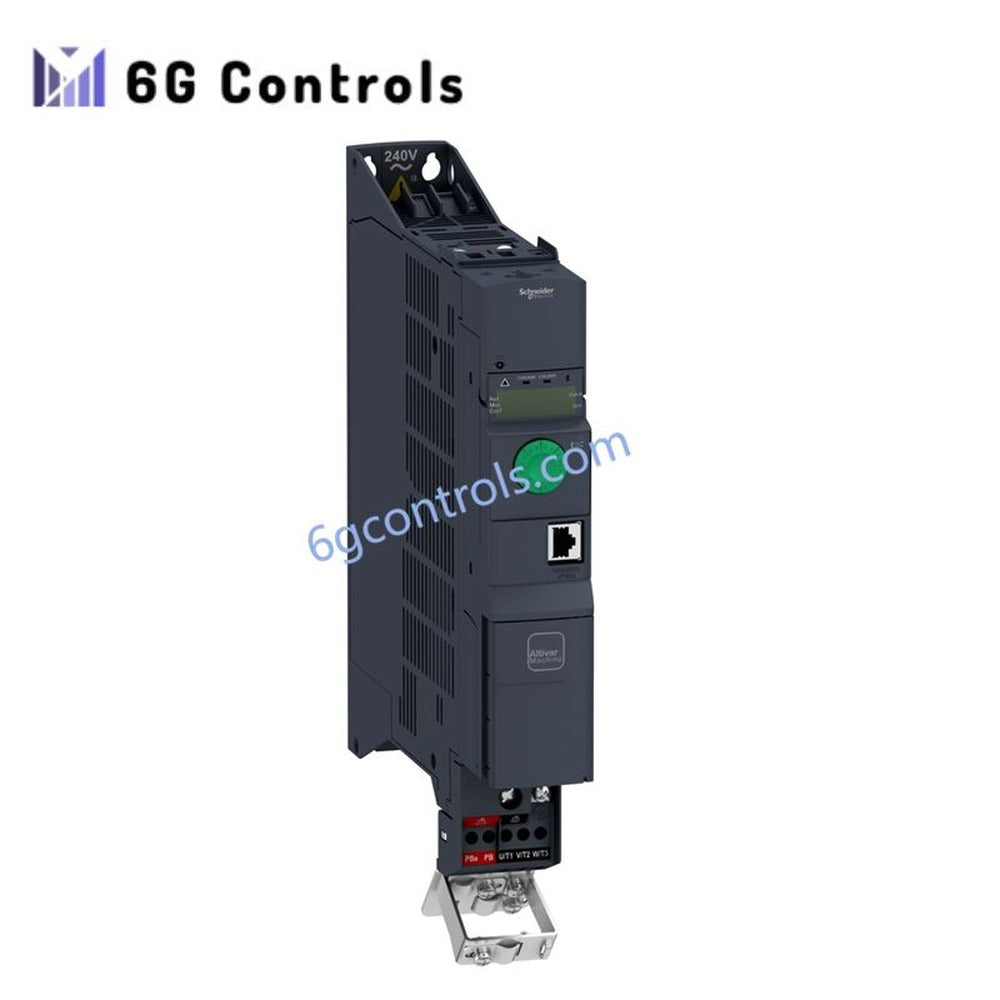

Schneider Electric ATV320U04N4B Convertizor de frecvență Altivar Machine ATV320

14 în stoc

Manufacturer: Schneider
Product No.: ATV320U04N4B
Country of origin: Indonezia
Product Type: Convertizor de frecvență Altivar Machine ATV320
Condition: Complet nou
Payment: T/T, Western Union
Weight: 2.5 kg
Dimensions: 45 mm x 325 mm x 245 mm
Shipping port: Xiamen
Warranty: 12 luni

Descriere
Reviews
Livrare și plată

Convertizor de viteză Schneider Electric ATV320U04N4B Altivar Machine ATV320

Configurat pentru controlul vitezei motoarelor asincrone și sincrone în sisteme de automatizare industrială, Schneider Electric ATV320U04N4B (convertizorul de viteză ATV320) asigură execuția electrică directă prin controlul motorului cu PWM, procesarea configurabilă a I/O și funcții de comunicație Modbus/CANopen.

Specificații hardware

Parametru	Specificație
Model	ATV320U04N4B
Marcă	Schneider Electric
Origine	Indonezia
Greutate	2,5 kg
Dimensiuni	45 mm x 325 mm x 245 mm
Temperatură de funcționare	−10 până la 50 °C
Consum de energie	Disipare de putere a ventilatorului: 23 W la 380 V, 4 kHz
Tip produs	Convertizoare de viteză variabilă
Serie	Altivar Machine ATV320
Formatul convertizorului	Tip carte
Mod de montare	Montare în dulap
Puterea motorului	0,37 kW în regim intensiv
Tensiune de alimentare	380–500 V c.a., trifazat
Curent nominal de ieșire	1,5 A
Putere aparentă	1,4 kVA la 500 V în regim intensiv
Frecvență maximă de ieșire	0,599 kHz
Frecvență de comutație	Reglabilă între 2 și 16 kHz
Protocol de comunicație	Serial Modbus, CANopen
Filtru EMC integrat	Clasa C2
Grad de protecție	IP20
Intrări digitale	7 intrări, inclusiv funcția STO
Ieșiri digitale	3 ieșiri cu colector deschis
Intrări analogice	3 intrări, rezoluție de 10 biți
Ieșire analogică	1 ieșire configurabilă, rezoluție de 10 biți
Ieșiri de releu	Contacte de releu R1 și R2 configurabile
Funcție de frânare	Chopper de frânare integrat
Funcții de siguranță	Dezactivare sigură a cuplului (STO), oprire sigură 1 (SS1), viteză limitată în siguranță (SLS)

Rețele deterministe Profinet / EtherNet-IP și funcții de control industrial

ATV320U04N4B acceptă arhitecturi de control industrial prin opțiuni modulare de comunicație, inclusiv module de comunicație CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP și DeviceNet. Convertizorul oferă mapare configurabilă a comunicațiilor pentru rețele de automatizare care necesită schimb determinist de date între controlere și dispozitive de comandă a motoarelor.

Platforma ATV320 acceptă scalarea densității I/O prin șapte intrări digitale, trei ieșiri digitale, trei intrări analogice și o ieșire analogică. Canalele analogice acceptă configurații de tensiune de la 0 la 10 V c.c., tensiune diferențială de ±10 V c.c. și curent de la 0 la 20 mA sau de 4–20 mA.

Funcțiile de control al motorului includ control vectorial al fluxului fără senzor, control prin raportul tensiune/frecvență și profiluri de control pentru economisirea energiei. Convertizorul acceptă funcționarea motoarelor asincrone și sincrone, cu rampe configurabile de accelerare/decelerare, compensare reglabilă a alunecării, frânare prin injecție de curent continuu și capacitate de cuplu tranzitoriu de 170 până la 200% din cuplul nominal al motorului.

Firmware-ul integrat oferă compatibilitate cu mediile de configurare SoMove și SoMachine prin integrarea EcoStruxure Machine, permițând configurarea parametrilor, diagnosticarea și gestionarea convertizorului prin comunicare software bazată pe DTM.

Întrebări frecvente

Î: Ce funcții de siguranță sunt integrate în ATV320U04N4B? R: Convertizorul include funcțiile Safe Torque Off (STO), Safe Stop 1 (SS1) și Safely Limited Speed (SLS). Aceste funcții pot fi configurate prin instrumente software compatibile Schneider Electric.

Î: Ce tipuri de profiluri de control al motorului sunt acceptate de acest convertizor? R: ATV320U04N4B acceptă control vectorial al fluxului fără senzor, control prin raportul tensiune/frecvență, control U/f quadratic cu economie de energie și control vectorial fără senzor pentru motoare sincrone.

Î: Ce interfețe pentru semnale analogice sunt disponibile? R: Convertizorul dispune de trei intrări analogice: AI1, tensiune de la 0 la 10 V c.c.; AI2, tensiune diferențială bipolară de +/-10 V c.c.; și AI3, intrare de curent configurabilă pentru semnale de la 0 la 20 mA sau de la 4 la 20 mA. O ieșire analogică acceptă funcționarea configurabilă pe curent sau tensiune.

Instrucțiuni pentru instalarea pe teren

Instalați ATV320U04N4B într-o poziție verticală, în dulap, asigurând un spațiu suficient pentru disiparea căldurii. Verificați conectarea bornelor de alimentare, a bornelor de ieșire către motor și a cablajului de comandă conform alocării bornelor convertizorului.

Pozați separat cablurile de alimentare ale motorului de cablurile pentru semnale analogice și comunicații, pentru a reduce interferențele electromagnetice. Utilizați cabluri ecranate pentru comunicații și semnale analogice de nivel scăzut, acolo unde este necesar, conectând ecranele cablurilor conform practicilor de împământare EMC.

Înainte de punerea în funcțiune, verificați intervalul tensiunii de alimentare, parametrii de pe plăcuța de identificare a motorului, setările nodului de comunicație și cablarea intrărilor de siguranță. Configurați parametrii de control prin SoMove sau printr-un software compatibil de configurare Schneider Electric înainte de a conecta convertizorul la rețeaua de automatizare.
