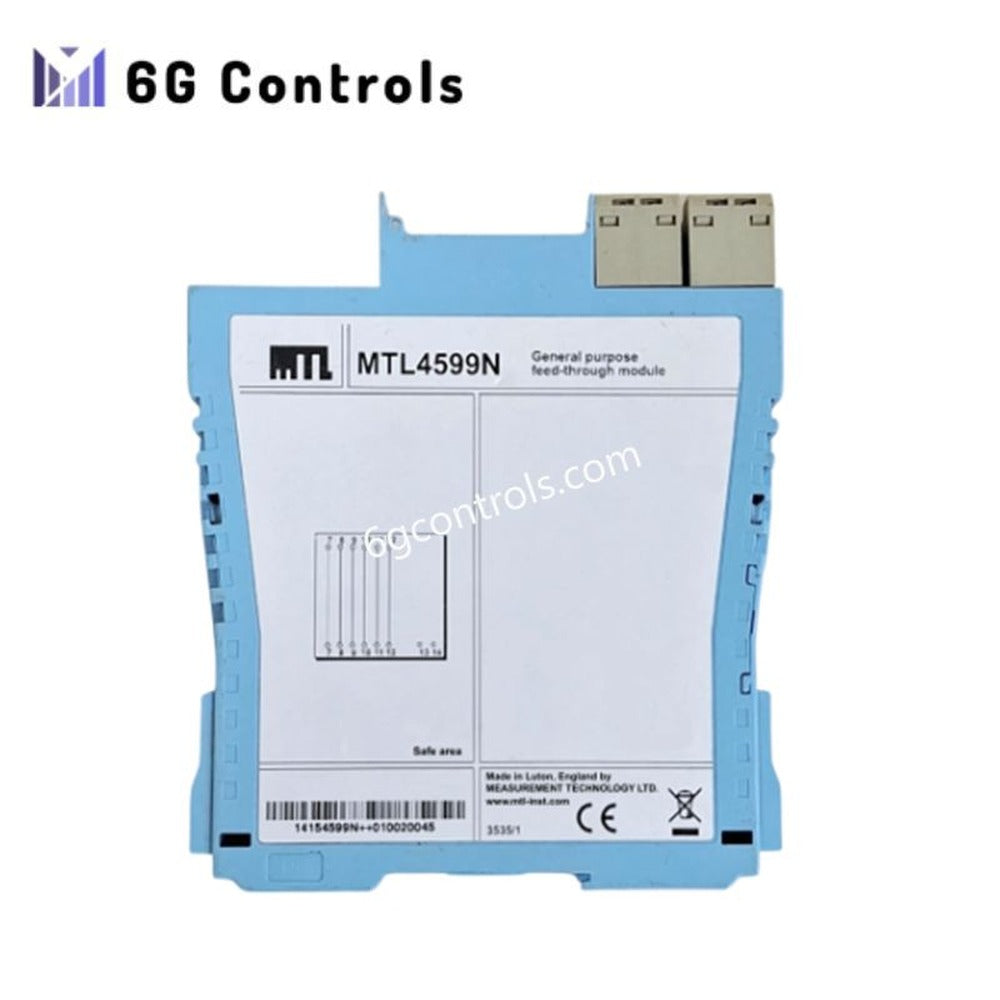

Honeywell MTL4599N Mô-đun đấu nối xuyên tổng dụng

14 còn hàng

Manufacturer: Honeywell
Product No.: MTL4599N
Country of origin: Hoa Kỳ
Product Type: Mô-đun đấu nối xuyên tổng dụng
Condition: Mới hoàn toàn
Payment: T/T, Western Union
Weight: 0.06 kg
Dimensions: 137 mm × 35.6 mm × 151.7 mm
Shipping port: Hạ Môn
Warranty: 12 tháng

Mô tả
Reviews
Vận chuyển & Thanh toán

Tổng quan chức năng

MTL4599N là mô-đun đầu nối xuyên thụ động do Honeywell MTL Instruments sản xuất, được sử dụng với các backplane hệ thống MTL4500 và MTL5500. Thiết bị cung cấp phương pháp có cấu trúc và tuân thủ quy định để dẫn các dây dẫn hiện trường không an toàn nội tại hoặc dây dự phòng qua backplane mà không tạo thêm chức năng cách ly hay điều hòa tín hiệu.

Mô-đun này предназначed cho các hệ thống yêu cầu đấu nối gọn gàng và phân tách rõ ràng giữa các mạch IS và không-IS nhằm duy trì tính toàn vẹn của hệ thống và tuân thủ quy định.

Mục đích vận hành

MTL4599N không thực hiện chuyển đổi hoặc cách ly tín hiệu. Thay vào đó, thiết bị đóng vai trò là giao diện cơ khí và điện, kết nối dây dẫn hiện trường với đầu nối backplane, cho phép đấu nối các lõi dây không sử dụng hoặc các mạch không-IS theo cách có tổ chức và dễ tiếp cận.

Bằng cách cung cấp một điểm đấu nối được xác định rõ, mô-đun giúp giảm tình trạng rối dây và hạn chế nguy cơ đấu chéo ngoài ý muốn trong các cụm tín hiệu hỗn hợp.

Đặc tính điện và cơ khí

Model: MTL4599N
Nhà sản xuất: Honeywell MTL Instruments
Loại mô-đun: Đầu nối xuyên thụ động
Khả năng tương thích backplane: Dòng MTL4500, MTL5500
Số lượng đầu nối: Sáu đầu nối vít
Kết nối nội bộ: Liên kết trực tiếp với đầu nối nhiều cực của backplane
Định mức tín hiệu tối đa: ≤ 50 V, ≤ 0,25 A
Chức năng cách ly: Không có (chỉ đầu nối xuyên)
Phương pháp lắp đặt: Lắp vào khe backplane
Khối lượng: 60 g

Khối lượng vận chuyển sau khi đóng gói có thể thay đổi tùy theo quy trình xử lý và logistics của nhà phân phối.

Lắp đặt và tích hợp

Mô-đun được lắp trực tiếp vào vị trí chỉ định trên backplane và kết nối cơ khí với đầu nối hệ thống. Các dây dẫn hiện trường được cố định bằng các đầu nối vít gắn phía trên, giúp dễ quan sát và thuận tiện bảo trì trong quá trình chạy thử hoặc cải tạo.

Thiết kế nhỏ gọn cho phép lắp đặt mô-đun bên cạnh các bộ cách ly, bộ điều hòa tín hiệu và bộ bảo vệ chống đột biến trong cùng một cụm backplane.

Các tình huống ứng dụng

MTL4599N thường được sử dụng trong:

Tủ điều khiển khu vực nguy hiểm
Tủ marshalling thiết bị đo
Hệ thống yêu cầu đi dây hỗn hợp IS và không-IS
Hệ thống có các lõi cáp hiện trường dự phòng

Mô-đun đặc biệt hữu ích trong các dự án mở rộng theo giai đoạn hoặc cải tạo, khi các dây dẫn không sử dụng cần được đấu nối an toàn cho đến khi sử dụng trong tương lai.

Những considerations về tuân thủ và an toàn

Mặc dù bản thân mô-đun không cung cấp chức năng bảo vệ an toàn nội tại, thiết kế và bố trí đầu nối của mô-đun hỗ trợ các phương pháp phân tách phù hợp theo các tiêu chuẩn lắp đặt IS. Nhờ đó, các mạch IS và không-IS có thể cùng tồn tại trên một backplane mà không ảnh hưởng đến tính tuân thủ của hệ thống khi được sử dụng đúng cách.

Các mô-đun liên quan

Đối với các ứng dụng yêu cầu cách ly hoặc điều hòa tín hiệu, Honeywell MTL cung cấp các mô-đun cách ly chuyên dụng thuộc dòng MTL4500 và MTL5500. MTL4599N chỉ được sử dụng để dẫn và đấu nối, không được thay thế cho các chức năng của bộ cách ly.

Câu hỏi thường gặp

Hỏi: MTL4599N có cung cấp chức năng cách ly an toàn nội tại không? Đáp: Không. Đây là thiết bị đầu nối xuyên thụ động, không cách ly hoặc điều hòa tín hiệu.

Hỏi: Có thể lắp đặt dây IS và không-IS trên cùng một backplane không? Đáp: Có. Khi được lắp đặt đúng cách, mô-đun hỗ trợ phân tách phù hợp giữa các mạch IS và không-IS.

Hỏi: Định mức tín hiệu tối đa cho phép là bao nhiêu? Đáp: Không được sử dụng mô-đun với tín hiệu vượt quá 50 V hoặc 0,25 A.
