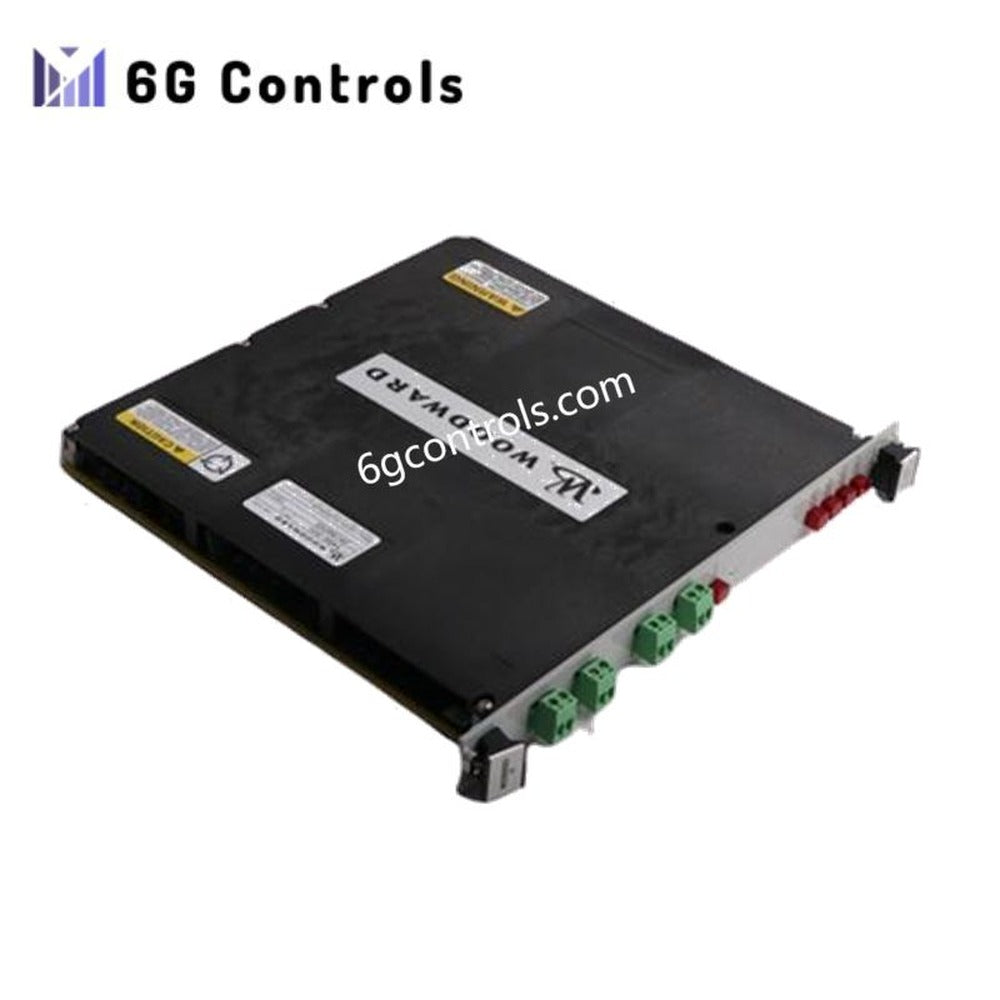

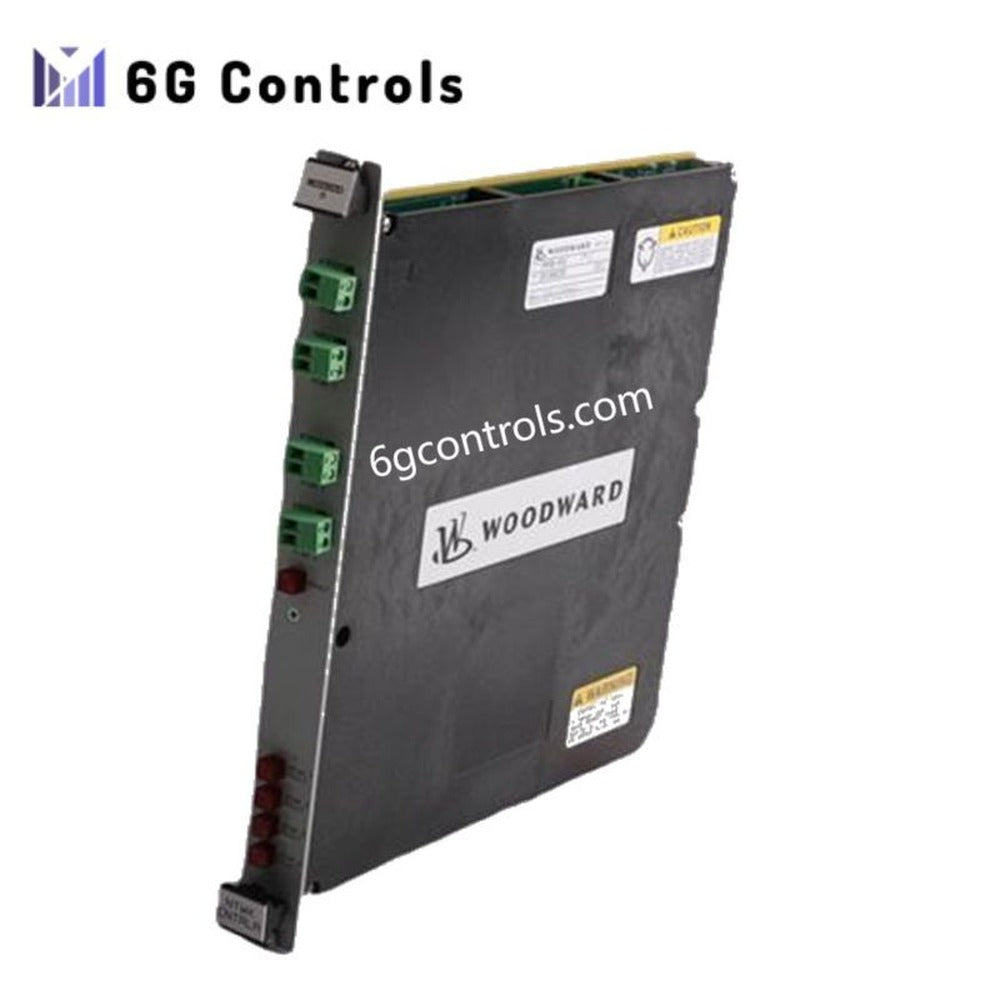

Woodward 5466-033 Mô-đun CPU điều khiển tốc độ tua-bin kỹ thuật số

Mô tả sản phẩm

Woodward 5466-033 là mô-đun điều khiển và xử lý tốc độ kỹ thuật số, được thiết kế để điều chỉnh chính xác tuabin và động cơ trong các môi trường công nghiệp khắc nghiệt. Là thành phần CPU cốt lõi trong các nền tảng bộ điều khiển Woodward 505 và 505E, mô-đun thực hiện điều chỉnh tốc độ theo thời gian thực, phối hợp logic và giám sát hệ thống cho các ứng dụng tuabin khí và tuabin hơi.

Được thiết kế với hiệu suất điều khiển cấp bộ điều tốc, 5466-033 tích hợp khả năng xử lý tốc độ cao với thực thi logic kiểu PLC, cho phép quản lý cả các vòng điều khiển tốc độ liên tục và các chức năng điều khiển rời rạc trên cùng một nền tảng phần cứng. Kiến trúc của mô-đun chú trọng đến độ ổn định vận hành, tuổi thọ dài và khả năng tương thích với các mạng truyền thông công nghiệp đa giao thức.

Mô-đun này được triển khai rộng rãi trong các tủ điều khiển tuabin, nơi yêu cầu bắt buộc là phản hồi xác định, độ bền điện và tính linh hoạt trong tích hợp hệ thống.

Các khả năng chức năng cốt lõi

Woodward 5466-033 cung cấp khả năng điều chỉnh tốc độ vòng kín bằng các đầu vào phản hồi đa nguồn, bảo đảm tuabin vận hành ổn định trong các điều kiện khởi động, đồng bộ hóa, chia tải và dừng máy. Bộ xử lý logic tích hợp cho phép người dùng triển khai các trình tự điều khiển, điều kiện cho phép và liên động tùy chỉnh mà không cần phần cứng PLC bên ngoài.

Thiết kế sẵn sàng cho dự phòng và các mạch bảo vệ công nghiệp nâng cao độ tin cậy trong các hệ thống lắp đặt vận hành liên tục. Mô-đun cũng hỗ trợ giao tiếp liền mạch với các hệ thống điều khiển nhà máy, bộ điều khiển giám sát và HMI.

Thông số kỹ thuật

Đặc tính điện

• Điện áp nguồn danh định: 220 V AC
• Điều hòa nguồn nội bộ: Bộ chuyển đổi có điều chỉnh cấp công nghiệp
• Bảo vệ điện: Tích hợp các biện pháp bảo vệ quá áp và quá dòng

Điều khiển & Xử lý

• Tốc độ phản hồi điều khiển: Chu kỳ thực thi khoảng 3 Hz
• Khả năng tần số đầu ra: Có thể cấu hình, tham chiếu danh định 6 Hz
• Logic điều khiển: Các khối chức năng kiểu PLC và các dạng tương đương logic bậc thang

Tài nguyên bộ nhớ

• Dung lượng bộ nhớ chương trình: 6 MB
• Bộ nhớ dữ liệu thời gian chạy: 3 MB
• Lưu giữ dữ liệu không biến đổi: Hỗ trợ lưu cấu hình và tham số

Giao diện truyền thông

• Truyền thông nối tiếp: RS-232, RS-485
• Hỗ trợ fieldbus: CAN bus
• Kết nối mạng: Giao diện Ethernet
• Các giao thức được hỗ trợ: Modbus (triển khai qua kết nối nối tiếp)

Hiệu suất trong môi trường

• Dải nhiệt độ vận hành: −40 °C đến +60 °C
• Tương thích điện từ: Được thiết kế để đáp ứng các tiêu chuẩn EMI công nghiệp
• Khả năng chịu rung & nhiễu điện: Phù hợp với việc lắp đặt trên bệ tua-bin

Độ tin cậy

• Thời gian trung bình giữa các lần hỏng (MTBF): Lớn hơn 50.000 giờ
• Cấp linh kiện: Cấp công nghiệp, hỗ trợ dải nhiệt độ mở rộng

Đặc điểm vật lý

• Kiểu dáng: Mô-đun CPU nhỏ gọn
• ​Kích thước: 2.2 cm × 12.4 cm × 12.6 cm
• Khối lượng: 2 lb

Lĩnh vực ứng dụng

Woodward 5466-033 thường được sử dụng trong:

• Hệ thống điều khiển tốc độ và tải tua-bin khí
• Tủ điều khiển bộ điều tốc tua-bin hơi
• Hệ thống đồng bộ hóa máy phát điện và chia sẻ tải
• Điều khiển tua-bin truyền động máy nén và máy bơm
• Các cơ sở phát điện công nghiệp và đồng phát

Khả năng tương thích & Tích hợp hệ thống

Mô-đun này hoàn toàn tương thích với các nền tảng bộ điều khiển tua-bin kỹ thuật số Woodward 505 và 505E. Thiết bị kết nối với các mô-đun I/O, HMI và hệ thống điều khiển giám sát tiêu chuẩn của Woodward, cho phép cải tạo hoặc mở rộng hệ thống hiện có một cách dễ dàng.

Các câu hỏi thường gặp

Q: 5466-033 có phải là bộ điều khiển độc lập không? A: Không. Thiết bị hoạt động như một mô-đun CPU và điều khiển tốc độ trong kiến trúc bộ điều khiển Woodward 505/505E, đồng thời cần các thành phần I/O và nguồn điện đi kèm.

Q: Mô-đun này có thể xử lý cả tua-bin khí và tua-bin hơi không? A: Có. Thiết bị được thiết kế cho các ứng dụng nhiều tua-bin, bao gồm hệ thống tua-bin khí, tua-bin hơi và truyền động cơ khí, với điều kiện được cấu hình phù hợp.

Q: Thiết bị có hỗ trợ các hệ thống truyền thông hiện đại trong nhà máy không? A: Có. Với các giao diện Ethernet, CAN bus và nối tiếp, thiết bị dễ dàng tích hợp với các hệ thống DCS, PLC và SCADA.
