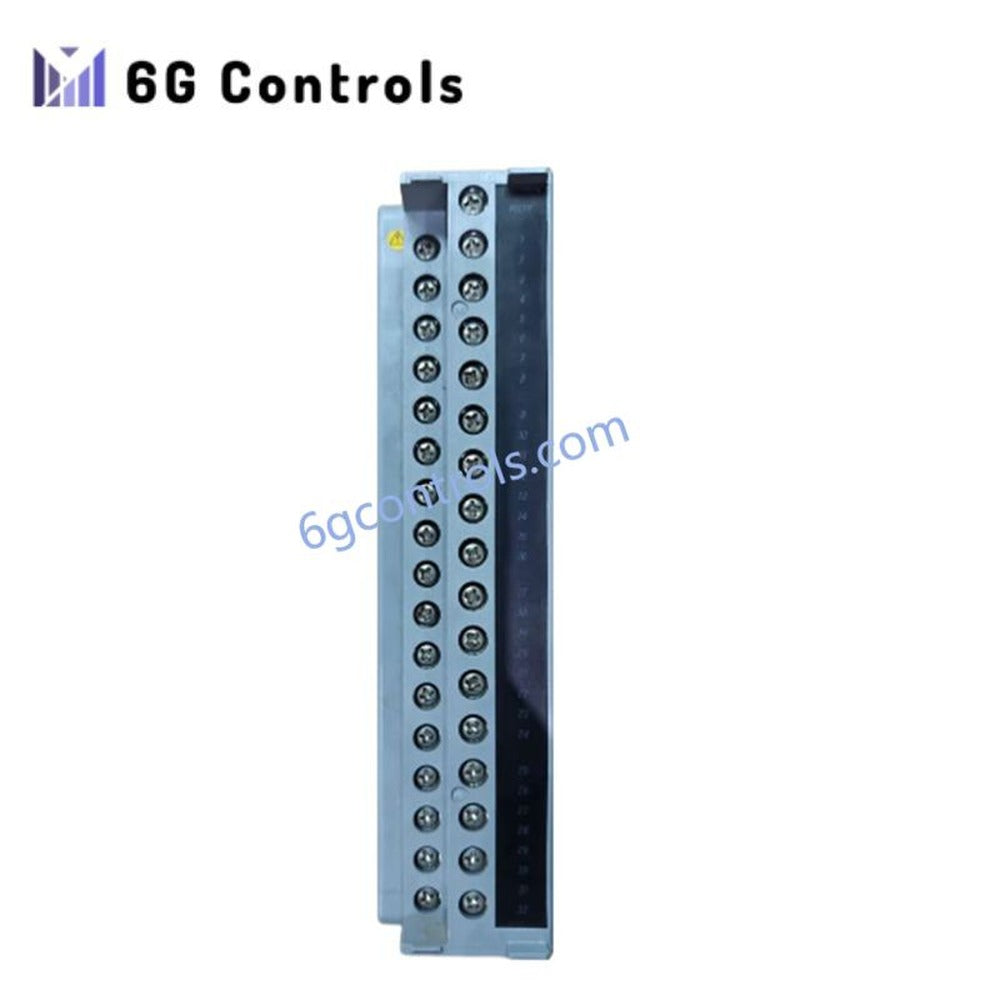

Mô-đun lắp ráp đầu cuối Yokogawa ADM52T-2 ADT32

Tổng quan

Yokogawa ADM52T-2 ADT32 là một cụm đầu cuối 32 điểm được thiết kế để giao tiếp tín hiệu đáng tin cậy trong các hệ thống điều khiển phân tán Yokogawa. Thiết bị hỗ trợ cả cấu hình đầu vào tương tự và đầu ra kỹ thuật số, do đó mang lại sự linh hoạt cho nhiều chiến lược điều khiển khác nhau trong các nhà máy công nghiệp. Được thiết kế cho CENTUM CS3000, CENTUM VP và các kiến trúc RIO, mô-đun này đảm bảo hoạt động ổn định trong những điều kiện môi trường khắc nghiệt. Ngoài ra, thiết kế cơ khí nhỏ gọn giúp đơn giản hóa việc bố trí tủ, đồng thời duy trì hệ thống đi dây hiện trường rõ ràng và ngăn nắp.

Lợi ích chính

Cụm đầu cuối này mang lại tính toàn vẹn tín hiệu đáng tin cậy nhờ tích hợp cách ly điện và giám sát chẩn đoán liên tục. Ngoài ra, khả năng sử dụng kép giúp giảm lượng phụ tùng dự phòng tồn kho và đơn giản hóa việc tiêu chuẩn hóa hệ thống cho các đội ngũ bảo trì. Các kỹ sư đánh giá cao nhãn đầu cuối rõ ràng, giúp nâng cao hiệu quả chạy thử và giảm lỗi đi dây trong quá trình lắp đặt tại hiện trường. Nhờ đó, thời gian hoạt động tổng thể của hệ thống được cải thiện, đặc biệt tại các cơ sở vận hành liên tục với thời gian bảo trì tối thiểu.

Thông số kỹ thuật

Mẫu: ADM52T-2 ADT32 Loại sản phẩm: Mô-đun cụm đầu cuối dùng cho đầu vào tương tự hoặc đầu ra kỹ thuật số Số kênh: 32 điểm Mô-đun I/O tương thích: Dòng Yokogawa ADM52T Khả năng tương thích hệ thống: CENTUM CS3000, CENTUM VP, hệ thống I/O từ xa Chức năng:

• Kết cuối tín hiệu đầu vào tương tự với hỗ trợ chuyển đổi độ phân giải cao
• Đầu ra kỹ thuật số dạng transistor với đấu dây cực âm chung cho mỗi 16 kênh
• Hỗ trợ đầu ra ON/OFF, độ rộng xung và tỷ lệ thời gian Cách ly và chẩn đoán: Cách ly điện với chức năng chẩn đoán hệ thống Nhiệt độ vận hành: -20 °C đến +70 °C Tuân thủ môi trường khí quyển: ISA S71.04 Class G3 Kích thước: 65.6 mm × 72 mm × 114 mm ​Trọng lượng: 0.3 kg

Ứng dụng điển hình

Mô-đun này được sử dụng rộng rãi trong các nhà máy hóa dầu, nơi việc thu nhận tín hiệu chính xác ảnh hưởng trực tiếp đến an toàn và hiệu quả của quy trình. Ví dụ, các cơ sở phát điện dựa vào đầu ra kỹ thuật số ổn định của mô-đun để điều khiển van và các chức năng điều khiển phụ trợ. Ngoài ra, các cơ sở lọc dầu và hóa chất được hưởng lợi từ khả năng hoạt động bền bỉ trong môi trường ăn mòn hoặc dễ rung động. Các đơn vị tích hợp hệ thống cũng lựa chọn mẫu này khi tiêu chuẩn hóa các tủ điều khiển dựa trên Yokogawa cho nhiều phân xưởng sản xuất.

Câu hỏi thường gặp

Q: ADM52T-2 ADT32 có thể được sử dụng đồng thời cho cả tín hiệu tương tự và kỹ thuật số không? A: Không, thiết bị hoạt động như một đầu cuối đầu vào tương tự hoặc một đầu cuối đầu ra kỹ thuật số, tùy theo cấu hình.

Q: Cụm đầu cuối này có tương thích với các hệ thống CENTUM VP không? A: Có, thiết bị được thiết kế hoàn toàn cho CENTUM VP, CS3000 và các hệ thống I/O từ xa của Yokogawa.

Q: Mô-đun có tích hợp cách ly cho tín hiệu hiện trường không? A: Có, cách ly điện được tích hợp để tăng cường an toàn và giảm ảnh hưởng của nhiễu điện.

Q: Mô-đun này phù hợp với những môi trường nào? A: Thiết bị phù hợp với các môi trường công nghiệp khắc nghiệt, bao gồm các ứng dụng trong ngành hóa dầu, phát điện và lọc dầu.
