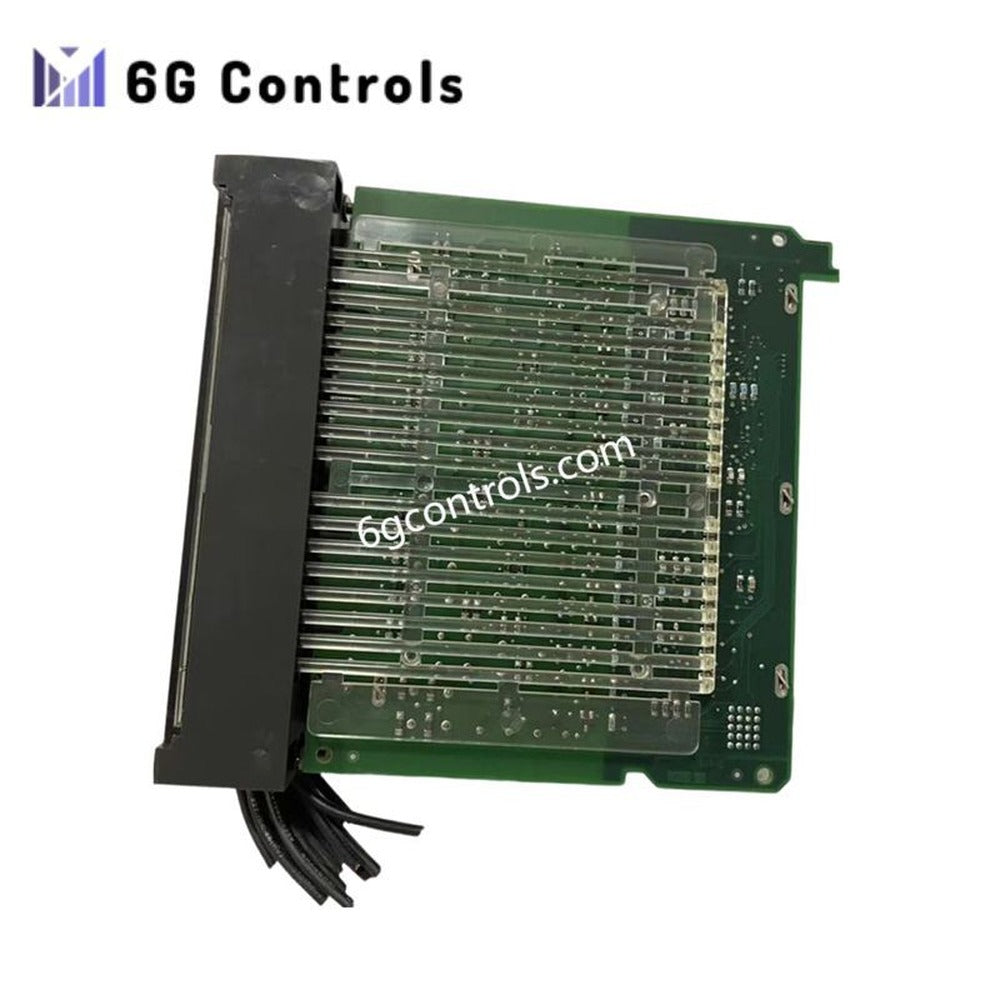

Honeywell 900G02-0203 ControlEdge HC900 rəqəmsal giriş modulu

Məhsul təsviri

Honeywell 900G02-0203 ControlEdge HC900 hibrid idarəetmə sistemi üçün hazırlanmış DC rəqəmsal giriş moduludur. Modul elektrik baxımından səs-küylü sənaye mühitlərində diskret sahə siqnallarının etibarlı qəbulunu təmin edir. İki izolyasiya edilmiş giriş qrupu və optik izolyasiya ilə hazırlanmış bu modul sabit işləməni təmin etməklə yanaşı, idarəetmə elektronikasını keçid siqnallarından, torpaqlama problemlərindən və sahə tərəfi nasazlıqlarından qoruyur.

900G02-0203 geniş çeşiddə quru kontaktlı və tranzistor əsaslı qurğuları dəstəkləyir. Buna görə də dəqiqliyin, fasiləsiz işləmənin və diaqnostikanın vacib olduğu həm proses idarəetməsi, həm də diskret məntiq tətbiqləri üçün uyğundur.

Əsas funksional xüsusiyyətlər

Modul hər birində səkkiz kanal olmaqla, iki elektrik baxımından izolyasiya edilmiş banka bölünmüş on altı cərəyan qəbuledici tipli DC girişə malikdir. Bu bölünmə çoxzonlu idarəetmə panellərində nasazlıqların məhdudlaşdırılmasını və naqillərin çevik qoşulmasını yaxşılaşdırır. Hər bir kanalda giriş vəziyyətini dərhal vizual təsdiqləmək üçün ayrıca LED, texniki xidmət heyətinə iş və diaqnostika barədə məlumat verən əlavə modul səviyyəli indikatorlar mövcuddur. Giriş məntiqi idarəetmə sistemi vasitəsilə inversiya edilə bilər. Bu, fiziki dəyişiklik etmədən müxtəlif sahə naqilləmə standartlarına asan uyğunlaşmağa imkan verir.

Texniki xüsusiyyətlər

• Model: Honeywell 900G02-0203
• Modul kateqoriyası: DC diskret giriş
• Giriş kanalları: Ümumilikdə 16
• Giriş tipi: Cərəyan qəbuledici (cərəyan mənbəyi olan sahə qurğuları)
• Kanal quruluşu: Hər birində 8 giriş olmaqla iki izolyasiya edilmiş qrup
• Nominal giriş gərginliyi: 24 VDC (HC900 sahə sistemləri üçün tipik standart)
• Elektrik izolyasiyası: Sahə dövrələri ilə daxili məntiq arasında optik izolyasiya
• Vəziyyət göstəricisi:
  • Girişin aktiv vəziyyətini göstərən hər kanal üçün yaşıl LED
  • Skan aktivliyi, məcburi I/O və diaqnostik vəziyyətlər üçün modul LED-ləri
• Konfiqurasiya xüsusiyyətləri: Proqram təminatı ilə seçilə bilən giriş polaritesinin inversiyası
• ​Ölçülər: 137 × 35.6 × 151.7 mm
• Çəki: 0.42 kq
• Sistem uyğunluğu: Honeywell ControlEdge HC900 kontrollerləri və I/O bazaları

Tətbiq ssenariləri

900G02-0203 etibarlı rəqəmsal əks əlaqənin tələb olunduğu dövri və fasiləsiz proses sistemlərində geniş istifadə olunur. Tipik siqnallara sonlandırıcı açarlar, klapanın mövqeyi üzrə əks əlaqə siqnalları, düymələr, rele kontaktları və təhlükəsizlik blokirovkaları daxildir. Bu moduldan istifadə edən sahələrə kimya sənayesi, neft-qaz, enerji istehsalı, suyun təmizlənməsi və ümumi istehsalat avtomatlaşdırması daxildir.

Tez-tez verilən suallar

S: Bu modula hansı tip sahə qurğuları qoşula bilər? C: Modul quru kontaktlar, mexaniki açarlar, rele çıxışları və 24 VDC sistemləri ilə uyğun cərəyan qəbuledici DC siqnalı təmin edən digər qurğular üçün uyğundur.

S: Giriş kanalları bir-birindən elektrik baxımından izolyasiya olunub? C: Kanallar səkkiz girişdən ibarət iki izolyasiya edilmiş qrupa bölünüb. Eyni qrupdakı kanallar ümumi istinad nöqtəsindən istifadə edir, hər bir qrup isə digər qrupdan və kontrollerin məntiq dövrəsindən izolyasiya olunub.

S: Giriş məntiqini naqilləri yenidən qoşmadan dəyişmək mümkündür? C: Bəli. Giriş polaritesinin inversiyası HC900 kontrollerinin proqram təminatı vasitəsilə konfiqurasiya edilə bilər və bu, siqnalların çevik şəkildə şərh olunmasına imkan verir.
