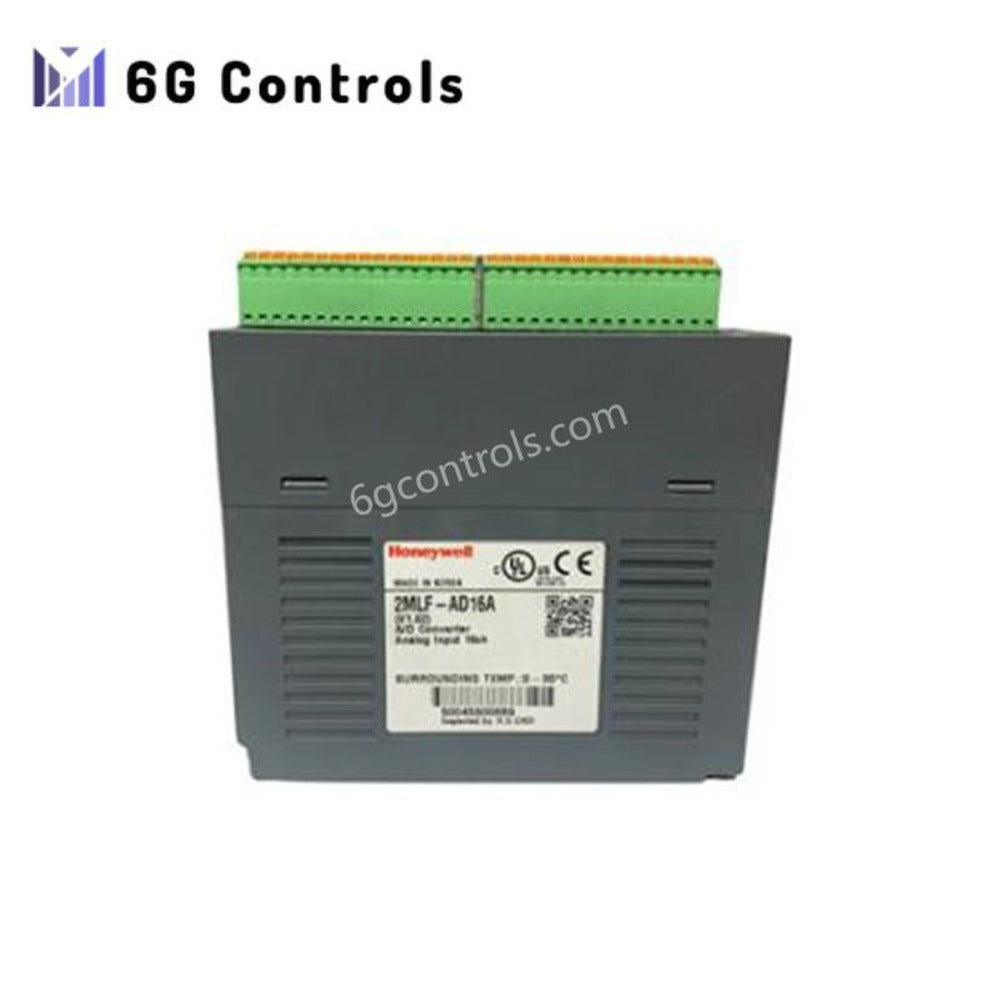

Honeywell 2MLF-AD16A-CC 16kanálový modul analogových vstupů

Přehled

Honeywell 2MLF-AD16A-CC je 16kanálový modul analogového vstupu pro řadu PLC MasterLogic-200. Podporuje napěťové i proudové vstupy a zajišťuje přesný a spolehlivý převod analogových signálů. Modul nabízí rychlý převod s dobou 500 μs na kanál, robustní izolaci a měření s vysokým rozlišením, díky čemuž je ideální pro průmyslovou automatizaci v reálném čase. Inženýři mohou každý kanál konfigurovat samostatně, což zajišťuje maximální flexibilitu a kontrolu. Odolná konstrukce zvládá náročná prostředí a zajišťuje stabilní výkon v širokém rozsahu teplot.

Technické specifikace

Model: 2MLF-AD16A-CC Řada: MasterLogic-200 Typ produktu: Modul analogového vstupu Vstupní kanály: 16 kanálů

Typy a rozsahy vstupů

• Napěťový vstup:
  • DC 1–5 V
  • DC 0–5 V
  • DC 0–10 V
  • DC –10 až 10 V
• Proudový vstup:
  • DC 4–20 mA
  • DC 0–20 mA
• Maximální vstupní hodnoty:
  • ±15 V (napětí)
  • ±30 mA (proud)
• Vstupní odpor:
  • Napětí: ≥1 MΩ
  • Proud: 250 Ω
• Výběr vstupu:
  • Pomocí externího přepínače nebo programového nastavení jednotlivých kanálů

Výkon

• Rychlost převodu: 500 μs na kanál
• Přesnost:
  • ±0,2 % (při 25 °C ±5 °C)
  • ±0,3 % (od 0 °C do 55 °C)
• Rozlišení:
  • Napětí: až 0,25 mV
  • Proud: až 1,0 μA

Elektrické parametry a komunikace

• Spotřeba energie: DC 5 V, 330 mA
• Formát digitálního výstupu:
  • Bez znaménka: 0–16000
  • Se znaménkem: –8000 až 8000
  • Procentuální: 0–10000
• Adresování V/V:
  • Pevný typ: 64 bodů
  • Variabilní typ: 16 bodů

Izolace a připojení

• Metoda izolace:
  • Mezi vstupními svorkami a napájením PLC je optočlen
  • Mezi jednotlivými kanály není izolace
• Typ svorkovnice: Svorkovnice s 32 svorkami

Podmínky prostředí

• Provozní teplota: 0 °C až 55 °C
• Skladovací teplota: –25 °C až +70 °C
• Vlhkost: 5 % až 95 % relativní vlhkosti (bez kondenzace)
• Nadmořská výška: Pod 2 000 metrů
• Stupeň znečištění: Třída 2
• Prostředí instalace: Bez korozivních plynů nebo prachu

Fyzické vlastnosti

• Hmotnost: 0,115 kg
