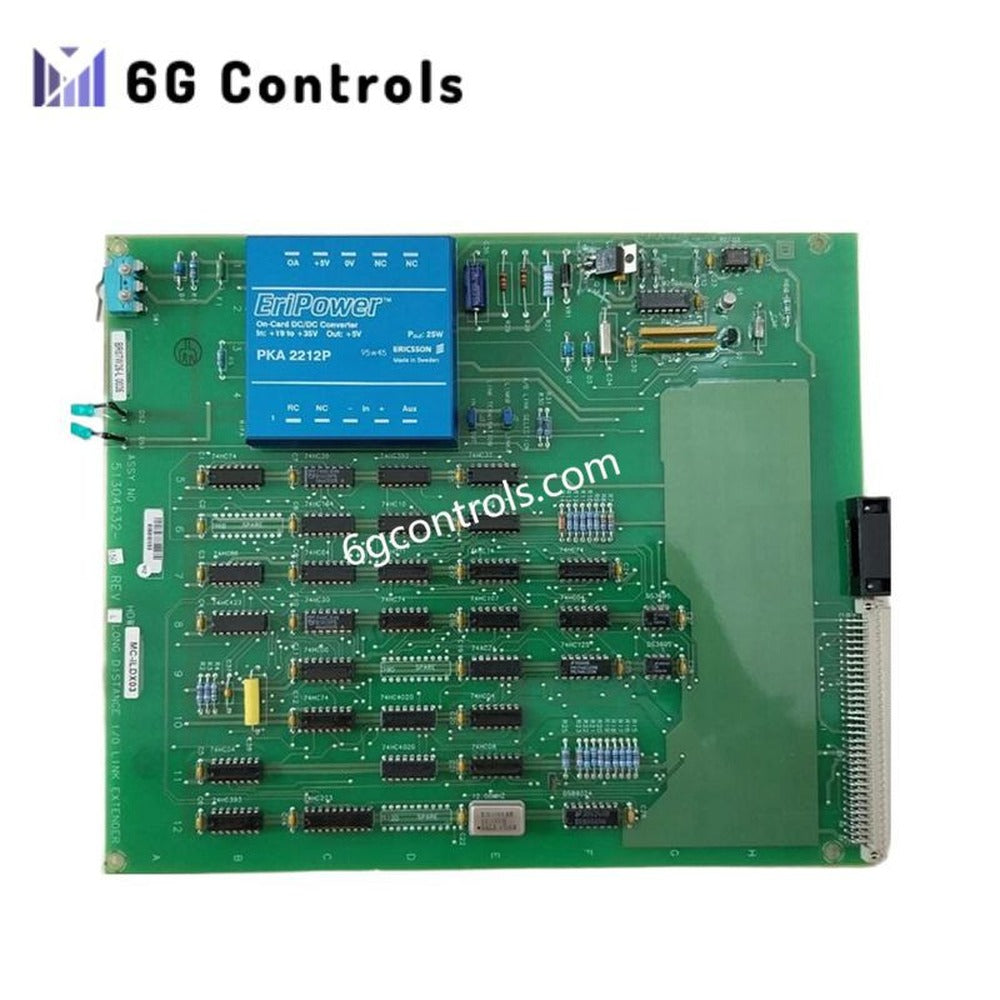

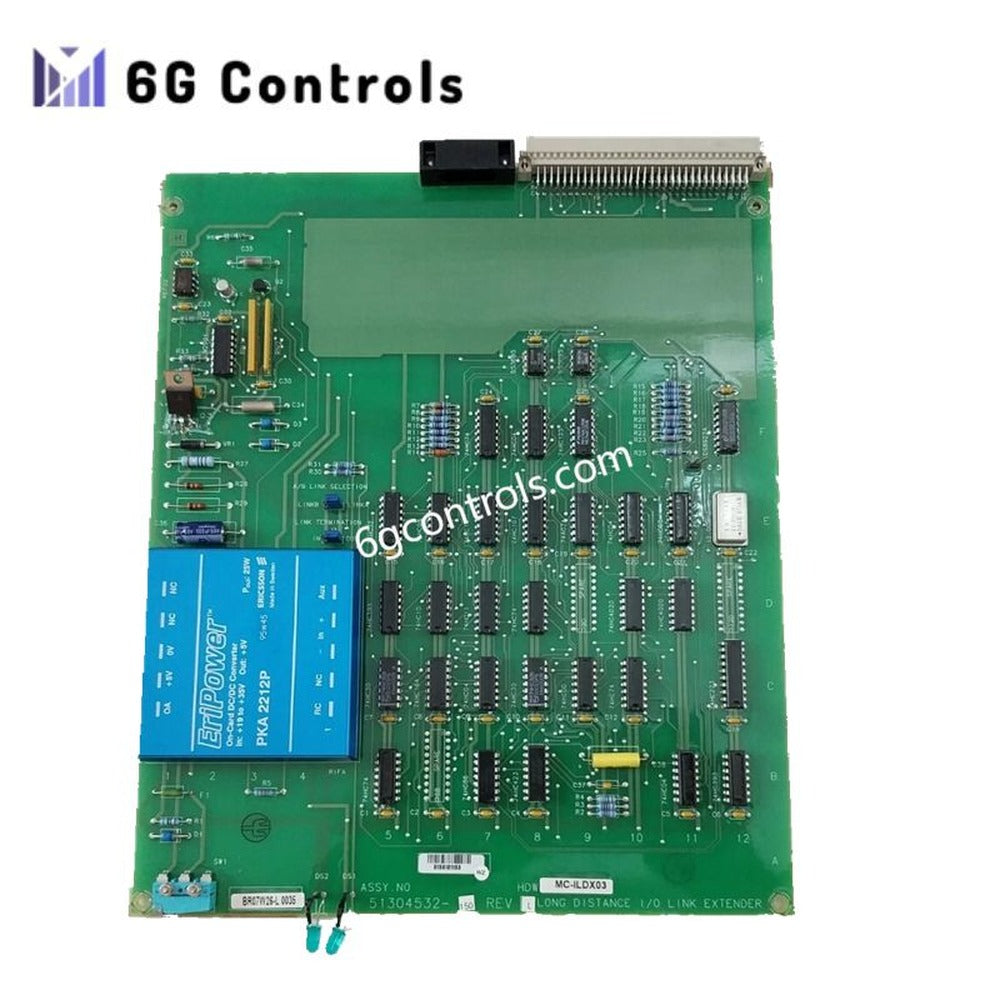

Honeywell 51304532-150 prodlužovač I/O linku na dlouhé vzdálenosti

Přehled

MC-ILDX03 51304532-150 je prodlužovací modul komunikace I/O na dlouhé vzdálenosti, který společnost Honeywell vyvinula pro distribuované řídicí architektury založené na High-Performance Process Manager (HPMM). Umožňuje spolehlivou optickou komunikaci mezi centrálním řídicím systémem HPMM a vzdáleně instalovanými souborovými jednotkami karet I/O Processor (IOP), kde jsou měděné linky I/O kvůli vzdálenosti nebo elektrickému rušení nepraktické.

Tento modul je navržen pro velké průmyslové provozy a podporuje přenos po optických vláknech, aby zajišťoval deterministickou výměnu dat s nízkou chybovostí na velké vzdálenosti a současně odolnost vůči EMI a rozdílům potenciálů země.

Kompatibilita systému

MC-ILDX03 51304532-150 je určen pro použití ve starších a přechodových DCS platformách Honeywell, včetně:

• Honeywell TDC 3000
• Honeywell TPS
• Honeywell Experion PKS (starší prostředí založená na HPMM)

Funguje výhradně v subsystému I/O HPMM a není určen pro architektury I/O C300 nebo Series C.

Komunikační schopnosti

Tento prodlužovací modul nahrazuje standardní elektrické linky I/O optickým přenosem, což umožňuje flexibilní fyzické oddělení řídicích jednotek a skříní I/O.

• Maximální vzdálenost optické linky až 8 km při použití spojek pro optická vlákna na dlouhé vzdálenosti
• Typická délka linky přibližně 1,3 km při použití standardních optických spojek
• Dva optické kanály (Link A a Link B) pro nepřetržitou obousměrnou komunikaci
• Stabilní časování signálu vhodné pro aplikace řízení procesů v reálném čase
• Úplná odolnost vůči EMI, RFI, rušení způsobenému bleskem a zemním smyčkám

Architektura modulu a redundance

MC-ILDX03 51304532-150 využívá architekturu se dvěma linkami pro zvýšení dostupnosti a odolnosti proti poruchám v kritických řídicích systémech.

• Vyžaduje dva fyzické sloty v souborové jednotce karet HPMM
• Vyžaduje dva odpovídající sloty ve vzdálené souborové jednotce karet IOP
• Linky A a B pracují paralelně a zajišťují redundanci
• Automatická izolace poruchy v případě zhoršení kvality nebo selhání linky
• Rozhraní spojek pro optická vlákna se montují přímo pod každou kartou prodlužovacího modulu

Fyzikální a environmentální charakteristiky

Modul je určen pro nepřetržitý provoz v průmyslových řídicích místnostech a rozvaděčích a nabízí:

• Průmyslovou konstrukci desky plošných spojů a konektorů
• Přibližnou hmotnost 500 g v závislosti na revizi
• Pasivní optické rozhraní bez citlivosti na elektrické rušení
• Kompatibilitu se standardními souborovými jednotkami karet Honeywell a montážním hardwarem

Kalibrace v provozu není nutná.

Typické aplikace

MC-ILDX03 51304532-150 se běžně používá v provozech, kde musí být skříně řídicích jednotek a panely I/O fyzicky odděleny:

• Rafinérské a petrochemické provozy
• Zařízení pro těžbu a zpracování ropy a zemního plynu
• Elektrárny
• Velké chemické provozy
• Jakákoli instalace vyžadující dálkovou deterministickou komunikaci I/O po optickém vlákně

Často kladené otázky

Otázka: Lze tento modul použít s měděnými linkami I/O? Odpověď: Ne. MC-ILDX03 je určen výhradně pro přenos po optických vláknech a vyžaduje kompatibilní optické spojky.

Otázka: Je tento modul kompatibilní s řídicími jednotkami C300? Odpověď: Ne. Je určen pouze pro systémy založené na HPMM v prostředích TDC 3000, TPS a starších verzích Experion PKS.

Otázka: Zajišťuje prodlužovací modul redundanci samostatně? Odpověď: Ano. Architektura se dvěma linkami A/B poskytuje při instalaci podle specifikace vlastní komunikační redundanci.

​
