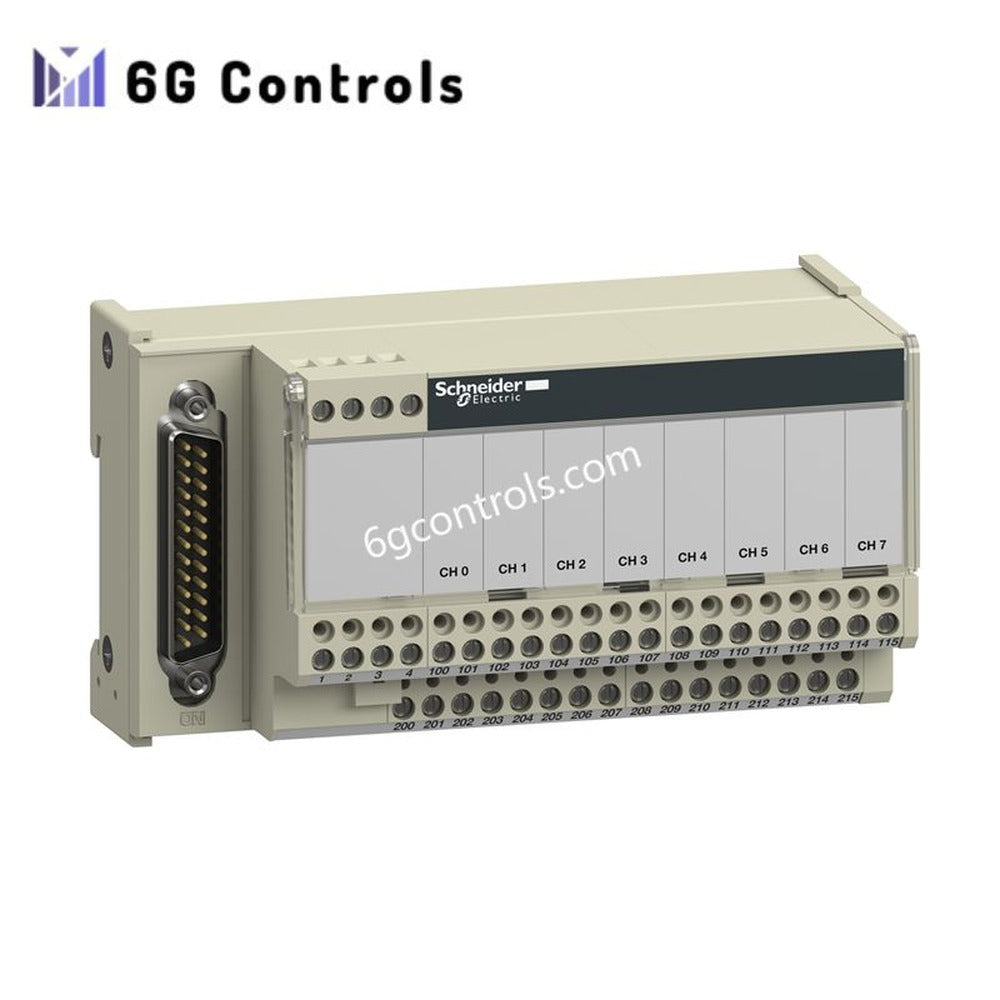

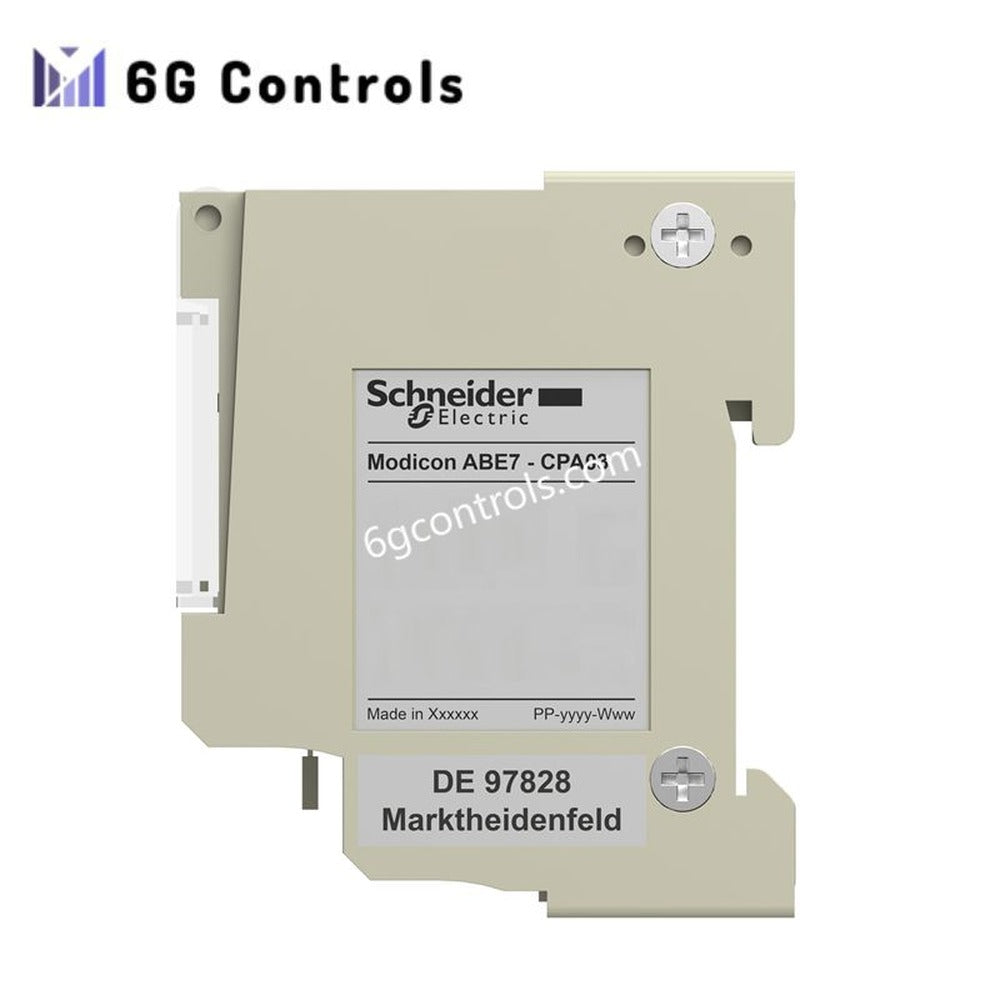

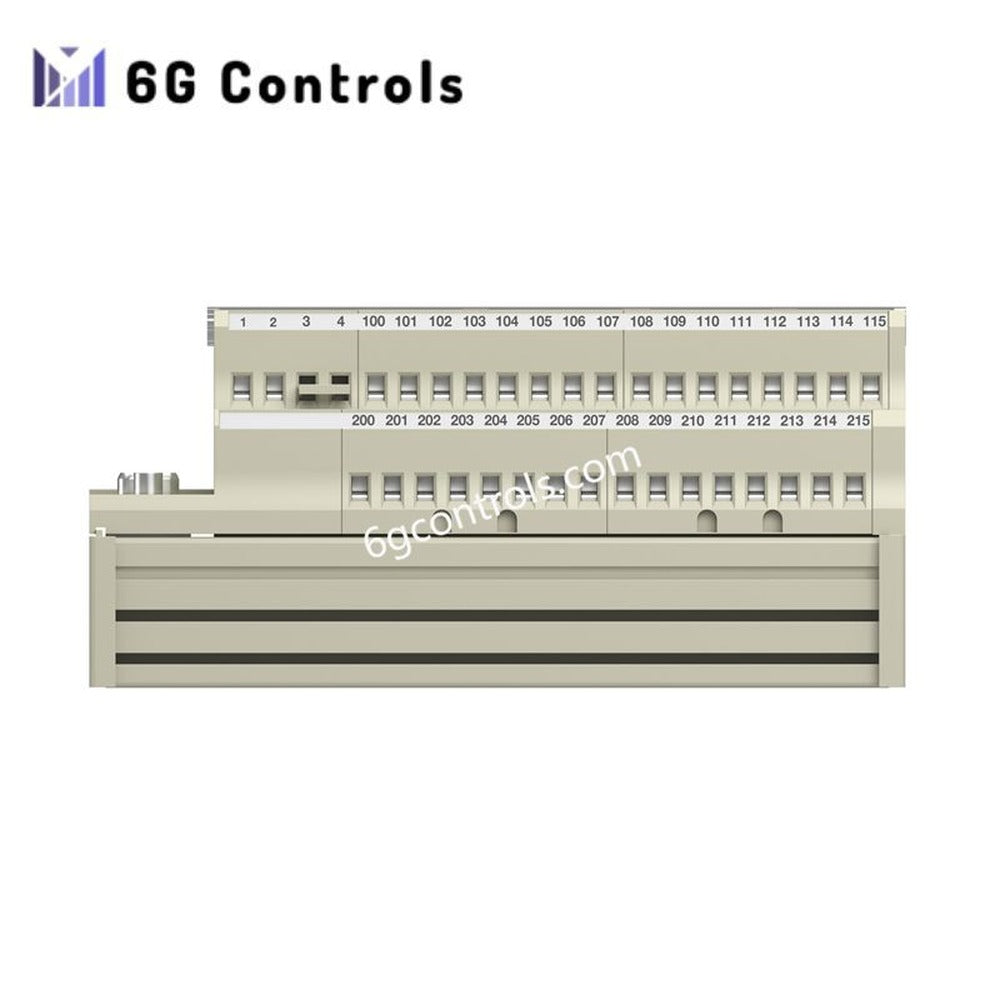

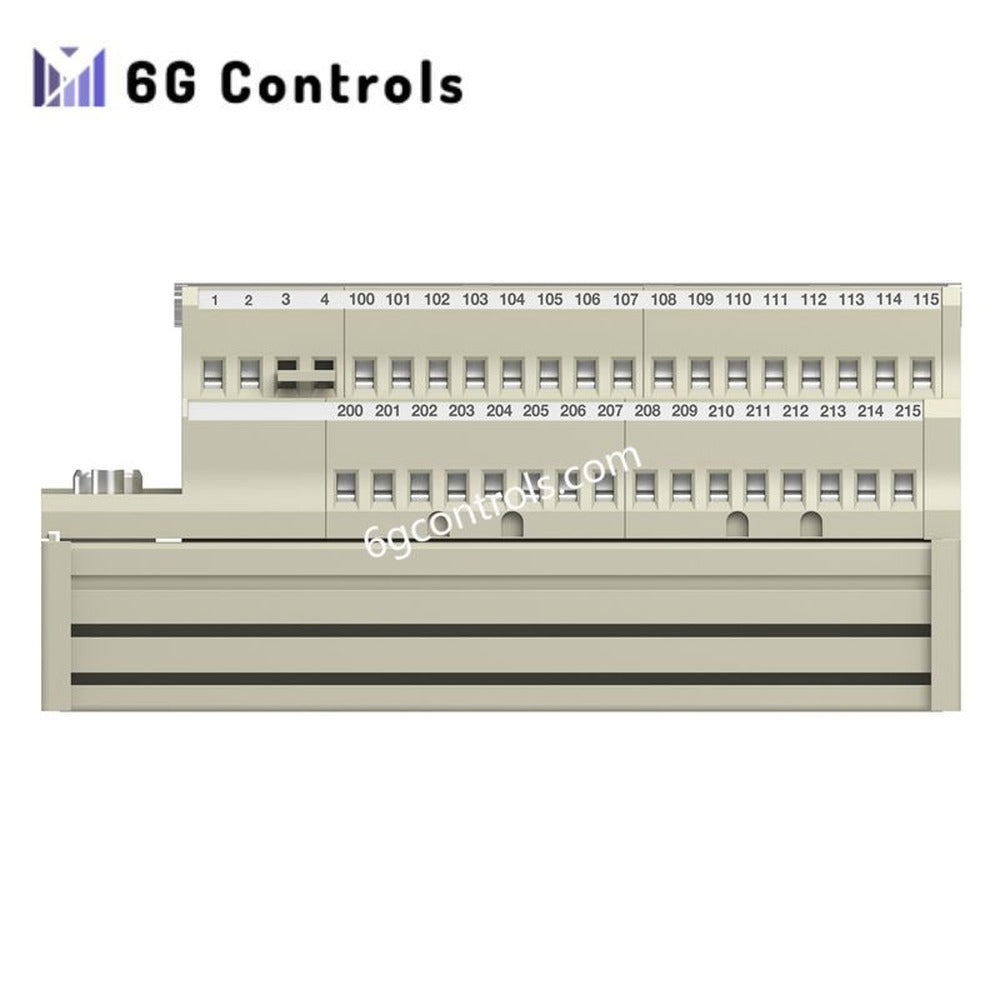

Schneider Electric ABE7CPA03 Connection Sub-base

Nízké zásoby: zbývá 10 kusů

Manufacturer: Schneider
Product No.: ABE7CPA03
Country of origin: Francie
Product Type: Connection Sub-base
Condition: Zcela nový
Payment: T/T, Western Union
Weight: 0.33 kg
Dimensions: 1.5 cm x 13.8 cm x 22.0 cm
Shipping port: Xiamen
Warranty: 12 měsíců

Popis
Reviews
Doprava a platba

Schneider Electric ABE7CPA03, připojovací základna

Schneider Electric ABE7CPA03, katalogově rovněž uváděný jako připojovací základna ABE7, funguje jako specializovaná hardwarová komponenta rozhraní pro distribuci analogových signálů a adaptaci I/O kanálů PLC v systémech Modicon ABE7 Telefast. Schneider Electric ABE7CPA03 (připojovací základna ABE7) slouží jako hlavní uzel distribuce vodičů používaný k realizaci směrování analogových signálů přes 8 kanálů v architekturách Modicon X80 a kompatibilních PLC.

Jednotka zajišťuje elektrickou izolaci mezi distribuovanými analogovými kanály a vede vodiče z provozu přes šroubové svorky ke konektoru PLC SUB-D s 25 piny. Provoz řídicího obvodu je definován napětím 24 V DC. Sestava je určena k montáži na lištu DIN nebo panel a integruje se s I/O moduly Modicon X80, jako je BMXAM0800.

Rozbor přípony a matice modelů

Pro ABE7CPA03 nejsou k dispozici ověřené údaje výrobce o rozložení označení. Označení je považováno za jediný objednací údaj bez vnitřního funkčního členění přípon.

Technické údaje hardwaru

Parametr	Specifikace
Model	ABE7CPA03
Značka	Schneider Electric
Hmotnost	0.33 kg
Provozní teplota	0...60 deg C
Počet kanálů	8 analogových kanálů
Řídicí napětí	24 V DC
Rozhraní PLC	SUB-D 25
Způsob montáže	Lišta DIN 35 mm nebo montáž pomocí šroubů
Typ svorek	Šroubové svorky
Izolační napětí	2000 V mezi svorkami a montážní lištou
Krytí IP	IP20

Architektura izolace kanálů Schneider Electric Modicon ABE7

ABE7CPA03 zajišťuje galvanické oddělení mezi kanály ve své struktuře distribuce analogových signálů. Každý z 8 analogových kanálů je elektricky oddělen, aby se zabránilo rušení mezi kanály v prostředích pro sběr smíšených signálů. Architektura odpovídá topologii předem zapojeného systému Modicon ABE7 Telefast, kde se adaptace signálů provádí na úrovni základny před vstupem do modulu PLC.

Interakce na úrovni zadní sběrnice probíhá přes rozhraní SUB-D s 25 piny, které mapuje distribuované vstupy z provozu do analogových vstupních modulů kompatibilních s PLC, jako je BMXAM0800. Integrita signálu je zachována řízeným směrováním s definovanou impedancí a oddělenými segmenty svorek.

Často kladené dotazy (FAQ)

Otázka: Podporuje ABE7CPA03 výměnu za provozu v aktivních stojanech PLC? Odpověď: Pro základnu není definována funkce výměny za provozu. Před demontáží je nutné odpojit napájení elektrického obvodu 24 V DC.

Otázka: Jsou analogové kanály elektricky nezávislé? Odpověď: Ano. Modul poskytuje izolovanou architekturu mezi kanály, která omezuje elektrické vazby mezi kanály.

Otázka: Jaký standard rozhraní PLC se používá? Odpověď: Zařízení používá konektor SUB-D s 25 piny pro připojení k I/O modulům PLC Modicon.

Pokyny k instalaci v provozu

Nainstalujte ABE7CPA03 na standardní symetrickou lištu DIN 35 mm nebo přímo na plochou montážní desku pomocí dodaných upevňovacích bodů pro šrouby. Před zapojováním zajistěte odpojení obvodu 24 V DC.

Vodiče z provozu musí být zakončeny pomocí předepsaných šroubových svorek s utahovacím momentem omezeným na 0.6 N·m. Pro omezení elektromagnetických vazeb zachovejte odstup mezi svazky analogových vodičů a vodiči pro spínání vysokého výkonu.

Kabel rozhraní SUB-D 25 musí být bezpečně zajištěn, aby se při vibracích zabránilo občasným výpadkům signálu. Zakončení stínění by mělo být připojeno k jednobodovému uzemnění uvnitř rozváděče, aby se minimalizovaly účinky impedance smyčky.
