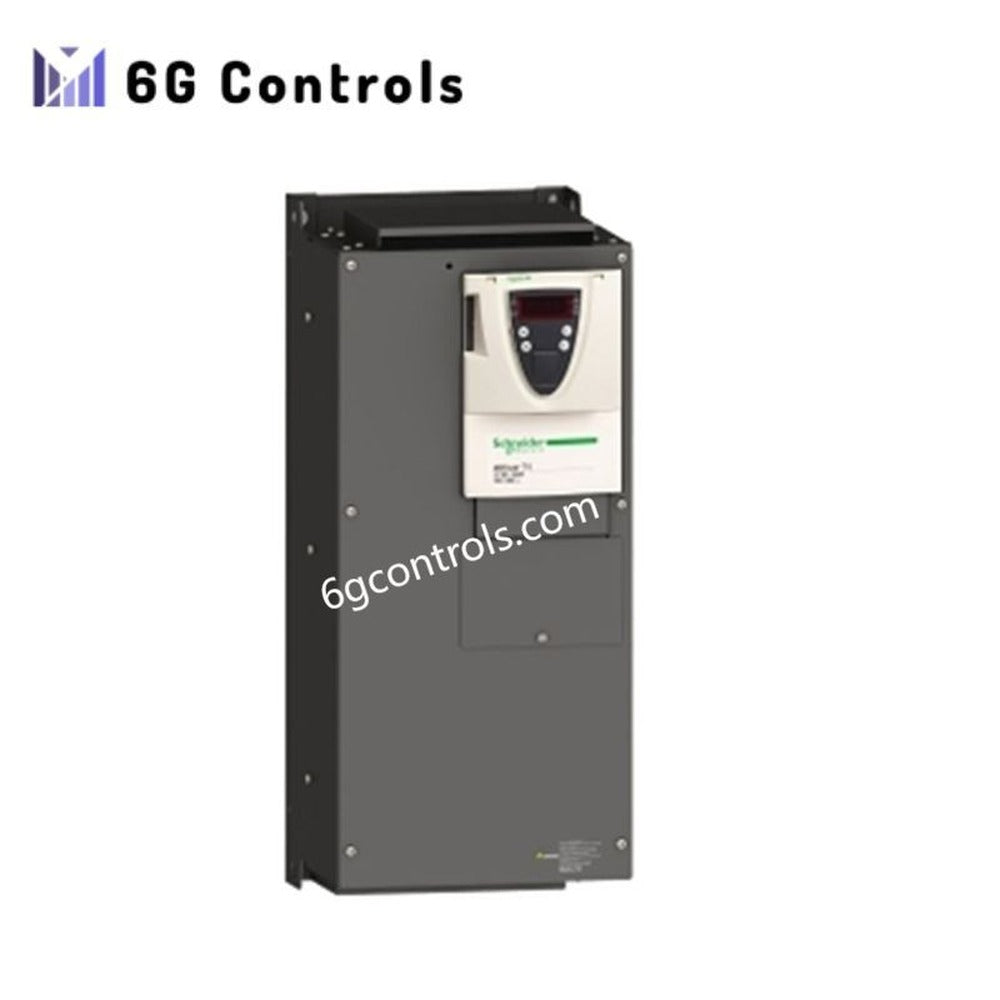

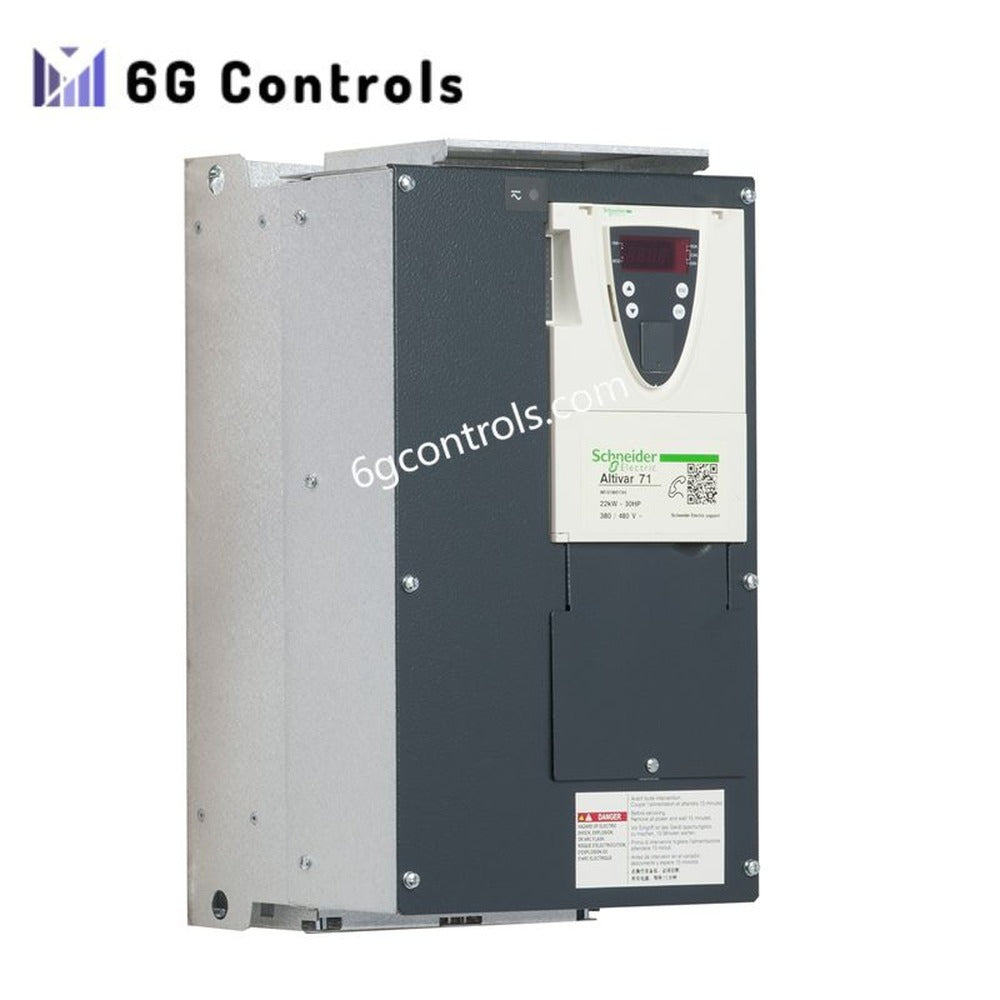

Schneider Electric ATV71HD22N4 Altivar 71 Variable Speed Drive

13 skladem

Manufacturer: Schneider
Product No.: ATV71HD22N4
Country of origin: Francie
Product Type: Altivar 71 Variable Speed Drive
Condition: Zcela nový
Payment: T/T, Western Union
Weight: 21.0 kg
Dimensions: 230 mm x 420 mm x 236 mm
Shipping port: Xiamen
Warranty: 12 měsíců

Popis
Reviews
Doprava a platba

Schneider Electric ATV71HD22N4 Altivar 71, měnič otáček

Schneider Electric ATV71HD22N4 (měnič otáček ATV71) je nakonfigurován pro přesnou regulaci otáček a momentu asynchronních a synchronních motorů v třífázových elektrických napájecích soustavách a zajišťuje přímé fyzické/elektrické řízení. Při provozu ve vstupním rozsahu 380 VDC až 480 VAC a frekvenci sítě 50/60 Hz tato jednotka převádí síťové napětí na regulovanou výstupní frekvenci v rozsahu 0,1 až 599 Hz. Sestava se jmenovitým výstupním výkonem 22 kW (30 hp) při 480 V je vybavena integrovaným filtrem EMC a robustním chladicím chladičem, který udržuje maximální momentové charakteristiky při proměnlivém zatížení.

Technické specifikace

Parametr	Specifikace
Model	ATV71HD22N4
Značka	Schneider Electric
Původ	Francie
Hmotnost	21 kg
Rozměry	230 mm × 420 mm × 236 mm
Provozní teplota	−10 až 50 °C (bez snížení výkonu)
Příkon	22 kW (30 hp) jmenovitý výstupní výkon
Rozsah vstupního napětí	380...480 VAC (−15 % až +10 %), třífázové
Síťový proud	42 A při 480 V / 50 A při 380 V
Trvalý výstupní proud	40 A při 4 kHz / 460 V
Maximální přechodový proud	72 A po dobu 60 s / 79,2 A po dobu 2 s
Rozsah výstupní frekvence	0,1...599 Hz
Spínací frekvence	1...16 kHz (jmenovitě 4 kHz)
Stupeň krytí	IP20
Analogové vstupy	1× diferenciální napěťový (+/−10 VDC), 1× proudový/napěťový (0–20 mA / 0–10 VDC)
Analogové výstupy	1× softwarově konfigurovatelný (0–20 mA / 0–10 VDC)
Diskrétní vstupy	7× programovatelný vstup 24 VDC (LI1...LI6, bezpečnostní vstup PWR)
Reléové výstupy	2× konfigurovatelná logická relé (R1A/R1B/R1C NO/NC, R2A/R2B NO)
Integrovaný protokol	Modbus RTU (RS 485), CANopen

Sběrnice základní desky a deterministická komunikace

Architektura měniče ATV71 využívá protokoly synchronizace interní sběrnice ke správě deterministické komunikace po průmyslové sběrnici a rozšíření I/O s vysokou hustotou. Při připojení k průmyslovým sítím prostřednictvím volitelných komunikačních adaptérů, jako jsou Modbus TCP, EtherNet/IP nebo Profibus DP, jednotka provádí řídicí příkazy a zároveň potlačuje chyby kompatibility firmwaru flash. Interní směrování signálů zajišťuje izolaci mezi vysokonapěťovými výkonovými součástmi a nízkonapěťovými řídicími svorkami, čímž brání tomu, aby přeslechy a rušení z elektrické sítě narušily vysokorychlostní smyčky zpětné vazby pulzů.

Často kladené dotazy

Q: Jaké jsou limity utahovacího momentu a specifikace proudu pro bezpečnostní vstupní svorku PWR?

A: Bezpečnostní svorka PWR slouží jako vyhrazený obvod Safe Torque Off (STO) pracující při 24 VDC se vstupní impedancí 1500 Ohm. Doba odezvy bezpečnostní smyčky je nejvýše 100 ms, aby bylo možné bezpečně odpojit napájení motorových svorek.

Q: Jaké průřezy napájecích kabelů a utahovací momenty jsou stanoveny pro připojení hlavního vedení?

A: Připojení napájecích a motorových svorek (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3) umožňuje vodiče o průřezu až 50 mm2 (1/0 AWG), upevněné utahovacím momentem svorky 12 N.m (102.2 lb.in). Svorky řídicí logiky umožňují vodiče o průřezu 2.5 mm2 (14 AWG) utažené momentem 0.6 N.m.

Q: Může měnič pracovat při vysokých spínacích frekvencích bez snížení jmenovitého proudu?

A: Standardní provoz používá nominální spínací frekvenci 4 kHz. Měnič umožňuje nastavení frekvence mezi 1 a 16 kHz, avšak provoz nad 4 kHz vyžaduje použití automatického činitele snížení jmenovitého proudu pro řízení tepelného odvodu chladiče.

Pokyny pro instalaci v místě použití

Namontujte měnič ve svislé poloze s odchylkou nejvýše +/- 10 stupňů na rovný, nehořlavý svislý nosný povrch, aby byla zajištěna nerušená přirozená konvekce přes chladicí žebra chladiče.
Zachovejte volné ventilační cesty kolem skříně měniče: zajistěte alespoň 100 mm volného prostoru nad a pod šasi pro odvod vzduchu.
Zajistěte, aby všechny motorové vodiče tvořily stíněné kabely o maximální délce 100 m (nebo 200 m u nestíněných kabelů), aby byly dodrženy limity integrovaného EMC filtru a zabránilo se vysokofrekvenčnímu vyzařování.
Zajistěte přímé uzemňovací připojení PE (ochranné uzemnění) s nízkou impedancí pomocí měděných vodičů dimenzovaných minimálně na 75 °C. Uzemňovací připojení musí před přivedením síťového napětí mezi fázové svorky L1, L2 a L3 splňovat místní předpisy elektrické bezpečnosti nebo jejich požadavky převyšovat.
