Přehled produktu

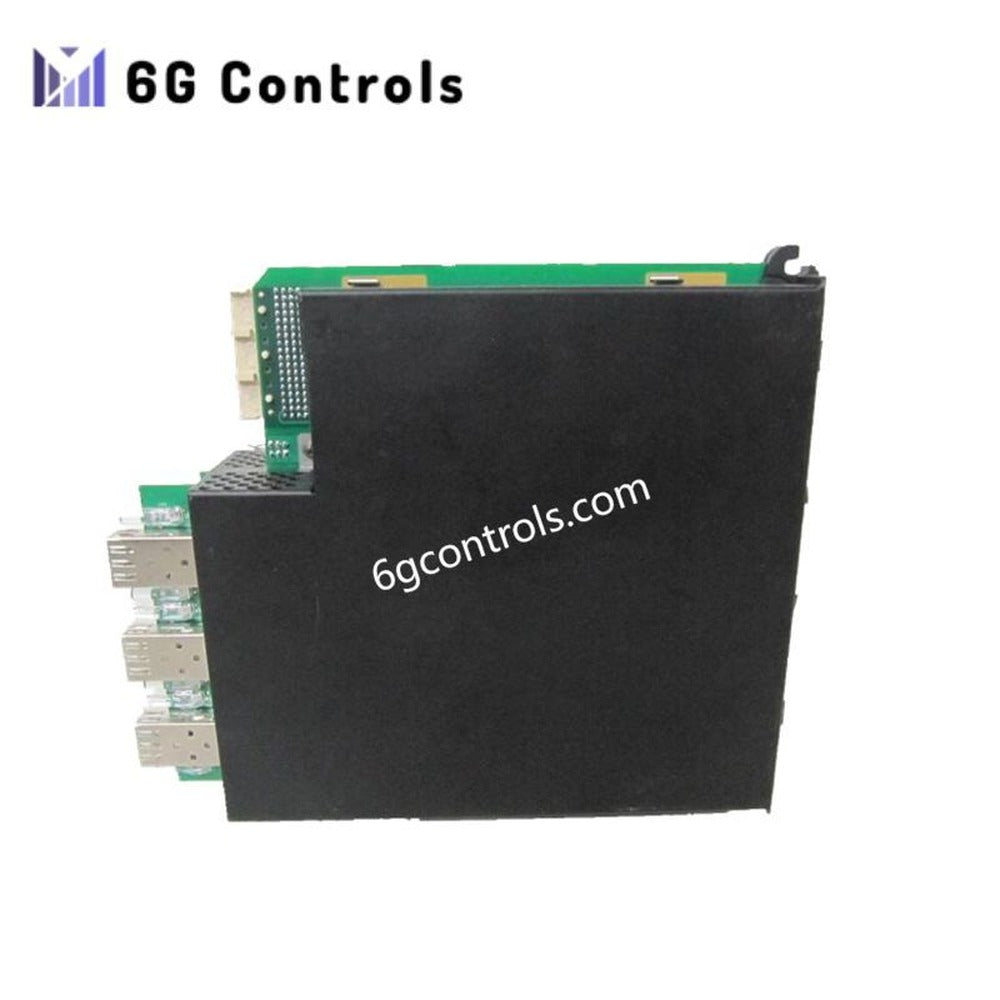

Modul GE Multilin UR8LA poskytuje spolehlivé analogové rozhraní pro vstupy CT a VT v rámci rodiny univerzálních relé GE. S vysokou přesností snímá proudové a napěťové signály, takže relé může provádět přesné ochranné, měřicí a monitorovací funkce. Jeho stabilní výkon navíc pomáhá technikům udržovat spolehlivá měření i během náročného provozu elektrické sítě. Modul se bezproblémově integruje do platforem UR a zajišťuje konzistentní přesnost dat i v náročném prostředí rozvoden. Flexibilní rozsahy vstupů navíc umožňují energetickým společnostem a průmyslovým provozům používat jediný modul v různých ochranných schématech.
Klíčové vlastnosti a funkce
UR8LA nabízí přesné snímání signálů CT a VT, které podporuje pokročilé ochranné algoritmy a měření s vysokým rozlišením. Varianty CT s hodnotami 1 A a 5 A vyhovují široké škále instalací napáječů a transformátorů. Modul navíc využívá osvědčený hardware GE Multilin, který zachovává stabilitu měření v širokém rozsahu teplot. Technici oceňují jeho snadnou integraci, protože instalace nevyžaduje složitou konfiguraci. UR8LA proto zvyšuje výkon relé a zajišťuje spolehlivý dlouhodobý provoz.
Technické specifikace
| Parametr | Specifikace |
|---|---|
| Typ modulu | Modul CT/VT |
| Řada | GE Multilin UR (univerzální relé) |
| Vstupy CT | 8 kanálů |
| Vstupy VT | 4 kanály |
| Jmenovitý rozsah CT | 1 A nebo 5 A |
| Jmenovitý rozsah VT | 67 V nebo 120 V |
| Přesnost | Přesnost měření třídy 0,2 |
| Vzorkovací frekvence | Vysokorychlostní vzorkování pro ochranné funkce |
| Provozní teplota | -40°C až +70°C |
| Rozsah vlhkosti | 0%–95% bez kondenzace |
| Hmotnost | 0,6 kg |
| Shoda s normami | IEC 61850, normy ANSI/IEEE |
Typické aplikace a integrace systému
UR8LA podporuje ochranné a řídicí systémy v rozvodnách a průmyslových elektrických sítích. Přivádí přesná analogová data do relé UR, která chrání transformátory, motory, generátory a přenosová vedení. Energetické společnosti tento modul využívají také při modernizaci starších ochranných systémů, protože zvyšuje přesnost měření bez úprav stávajícího zapojení CT a VT. Integrace do digitálních rozvoden je rovněž snadná a modul odpovídá moderním architekturám IEC 61850.
Podpora, spolehlivost a údržba
UR8LA je navržen pro dlouhou životnost v náročném elektrickém prostředí. Jeho robustní konstrukce odolává vibracím, teplotním výkyvům a elektrickému rušení, což zajišťuje spolehlivý výkon relé. Běžná údržba vyžaduje minimální úsilí, protože modul podporuje stabilní kalibraci po dlouhou dobu provozu. Společnost GE Multilin navíc poskytuje rozsáhlou dokumentaci a praktické zkušenosti s provozem, které pomáhají obsluze s jistotou udržovat spolehlivost systému.
Časté dotazy
Q1: Dokáže UR8LA v jedné instalaci pracovat s různými rozsahy CT? Ano, podporuje obvody CT s hodnotami 1 A i 5 A a uživatelé mohou rozsahy konfigurovat pro jednotlivé kanály.
Q2: Je modul vhodný pro projekty digitálních rozvoden? Ano, bez problémů se integruje s platformami UR založenými na IEC 61850 a podporuje moderní architektury rozvoden.
Q3: Jaké výhody poskytuje přesnost třídy 0,2? Poskytuje přesné naměřené hodnoty, což zlepšuje analýzu zatížení, vyhodnocování událostí a spolehlivost ochran.
Q4: Vyžaduje UR8LA pravidelnou kalibraci? Intervaly kalibrace jsou dlouhé a na většině pracovišť se kontroly provádějí pouze během plánované údržby relé.
Q5: Je modul kompatibilní se všemi typy šasi UR? Je určen pro standardní rámy relé GE UR a funguje s různými konfiguracemi ochran a řízení.
