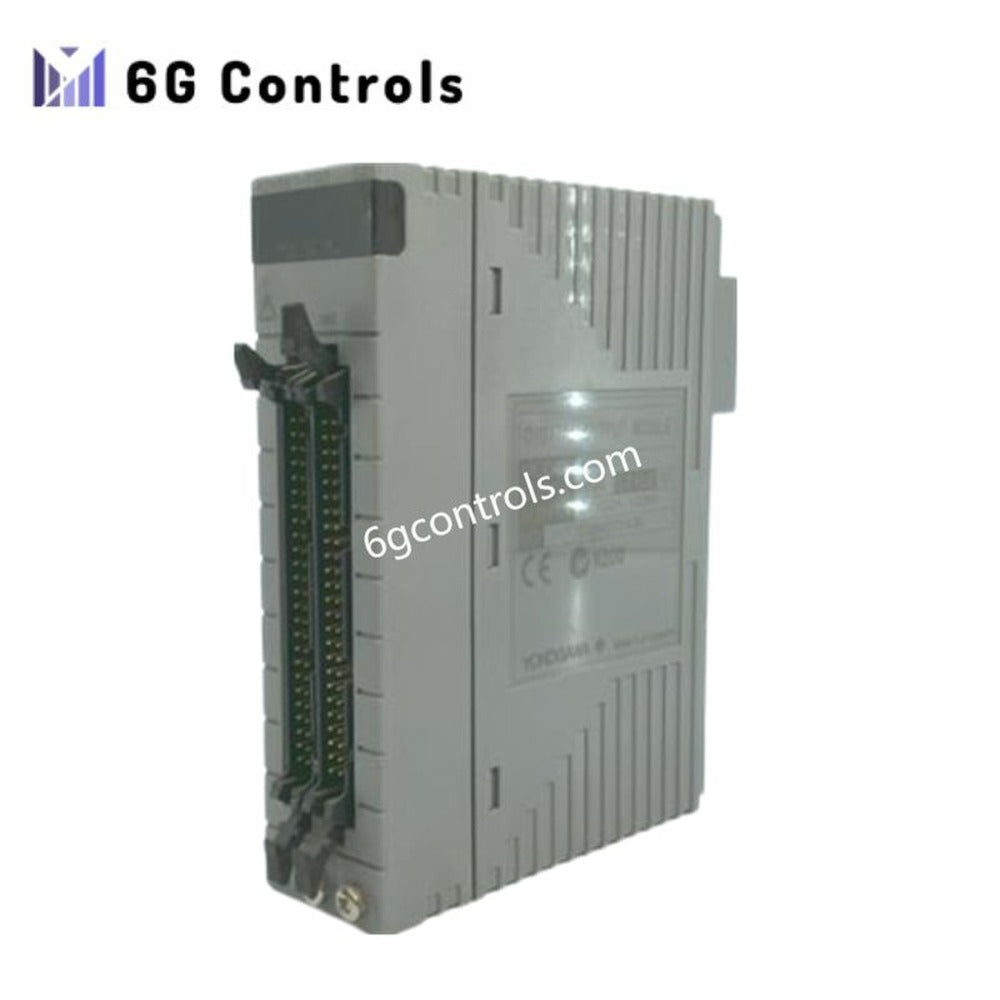

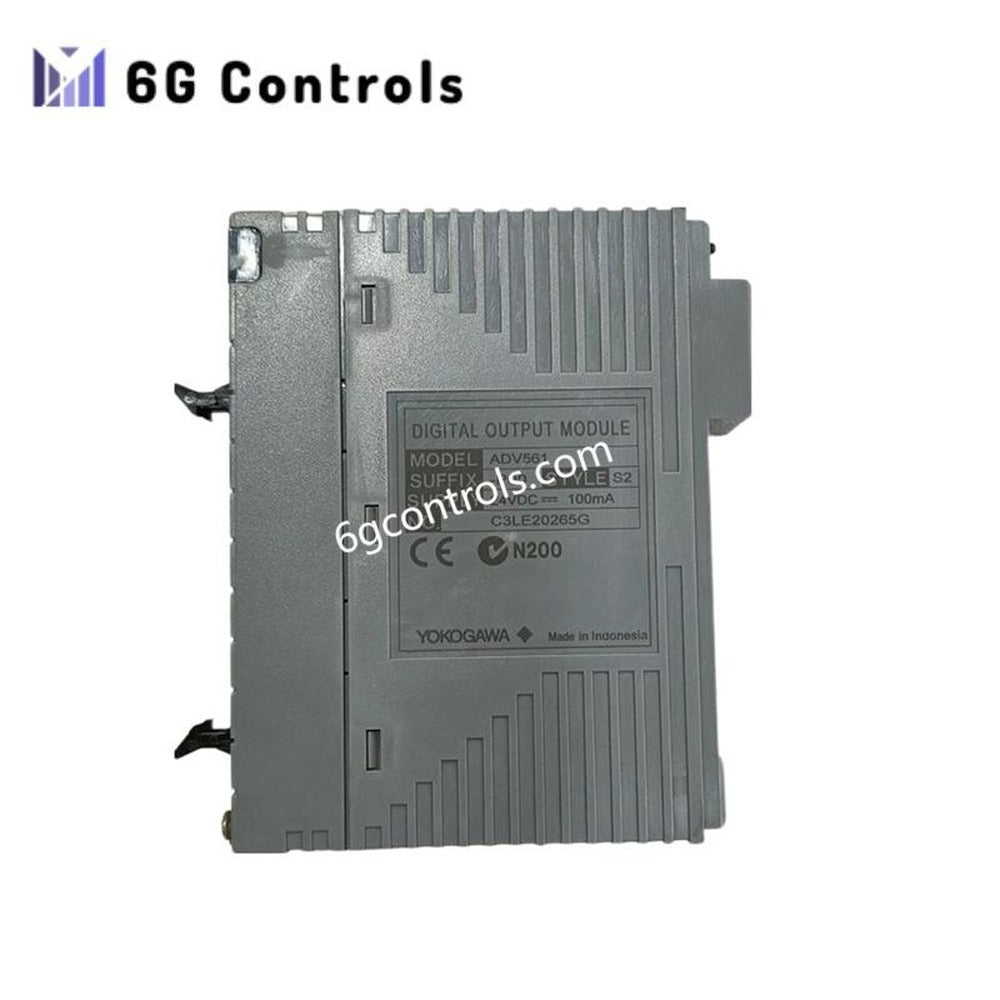

Yokogawa ADV561-P00, 64kanálový modul digitálních výstupů

Popis produktu

Digitální výstupní modul Yokogawa ADV561-P00 je kompaktní vysokokapacitní I/O řešení navržené pro deterministické řízení ZAP/VYP zátěží v terénu s napětím 24 V DC v distribuovaných řídicích architekturách Yokogawa. Tento modul, určený pro dlouhodobý provoz v provozech s kritickým významem, integruje 64 proudových výstupů typu sink do jediného úzkého provedení, což umožňuje uspořádání rozvaděčů s vysokou hustotou bez kompromisů v oblasti spolehlivosti a integrity signálu.

Modul ADV561-P00, instalovaný v jednotkách uzlů sběrnice ESB nebo v jednotkách řízení pole, zajišťuje přesné ovládání elektromagnetických ventilů, oddělovacích relé, alarmů a stavových indikátorů v procesních odvětvích, kde je stabilní spínání a předvídatelné chování nezbytné.

Hlavní technické charakteristiky

• Výrobce: Yokogawa Electric Corporation

• Model: ADV561-P00

• Kategorie modulu: Digitální výstup (DO)

• Výstupní kanály: 64 nezávislých bodů

• Typ výstupního obvodu: Proudový sink NPN

• Jmenovité napětí zátěže: 24 V DC

• Maximální úbytek napětí v sepnutém stavu: ≤ 2 V DC

• Spínací funkce: Diskrétní řízení ZAP/VYP

• Typická spotřeba energie: Přibližně 10 W

• Elektrická izolace: Izolace kanálů od systému prostřednictvím architektury ESB

• Místo montáže: Jednotka uzlu sběrnice ESB nebo jednotka řízení pole

• Způsob připojení: Odnímatelná svorkovnice nebo konektorové rozhraní

• Provozní prostředí: Průmyslové řídicí rozvaděče, nepřetržitý provoz

• Soulad s normami: Pro nebezpečné prostory jsou k dispozici varianty s certifikací ATEX

• Země původu: Japonsko

Mechanické specifikace

• Rozměry: 130 mm × 100 mm × 30 mm

• ​Hmotnost: 0,60 lb

Kompatibilita se systémy

Modul ADV561-P00 je navržen pro nativní integraci s řídicími platformami Yokogawa:

• Distribuovaný řídicí systém CENTUM VP

• Bezpečnostní instrumentovaný systém ProSafe-RS

• Jednotky uzlů sběrnice ESB: ANB10S, ANB10D, ANB11S, ANB11D

• Jednotky řízení pole: řada AFV30, AFV40

Konfigurace a diagnostika se provádějí prostřednictvím standardních inženýrských nástrojů Yokogawa, což zajišťuje konzistentní podporu po celou dobu životního cyklu.

Scénáře použití

• Ovládání elektromagnetů akčních členů a ventilů

• Spínání relé a stykačů

• Signalizace alarmů a panelové indikátory

• Diskrétní povelové výstupy v bezpečnostně relevantní logice

• Požadavky na výstupy s vysokou hustotou v procesních provozech

Pokyny pro projektování

• Terénní zařízení musí být dimenzována pro provoz s proudovým sinkem při napětí 24 V DC

• Pro zachování úbytku napětí v mezích specifikace je nutné správně dimenzovat zátěž

• Tepelný management rozvaděče musí zohledňovat ztrátový výkon modulu

Časté dotazy

Otázka: Je modul ADV561-P00 vhodný pro bezpečnostní systémy? Odpověď: Ano. Při použití v architekturách ProSafe-RS a ve schválených konfiguracích modul podporuje bezpečnostně relevantní funkce digitálních výstupů.

Otázka: Může tento modul nahradit výstupní karty Yokogawa s menším počtem kanálů? Odpověď: V mnoha případech ano. Jeho 64kanálové provedení umožňuje sloučení několika modulů s menším počtem kanálů, čímž se zmenšuje potřebný prostor v racku a zjednodušuje kabeláž.

Otázka: Podporuje modul přímo reléové výstupy? Odpověď: Výstupy jsou tvořeny tranzistorovými proudovými obvody typu sink. Externí relé lze spínat, pokud jejich parametry cívek odpovídají elektrickým limitům.
