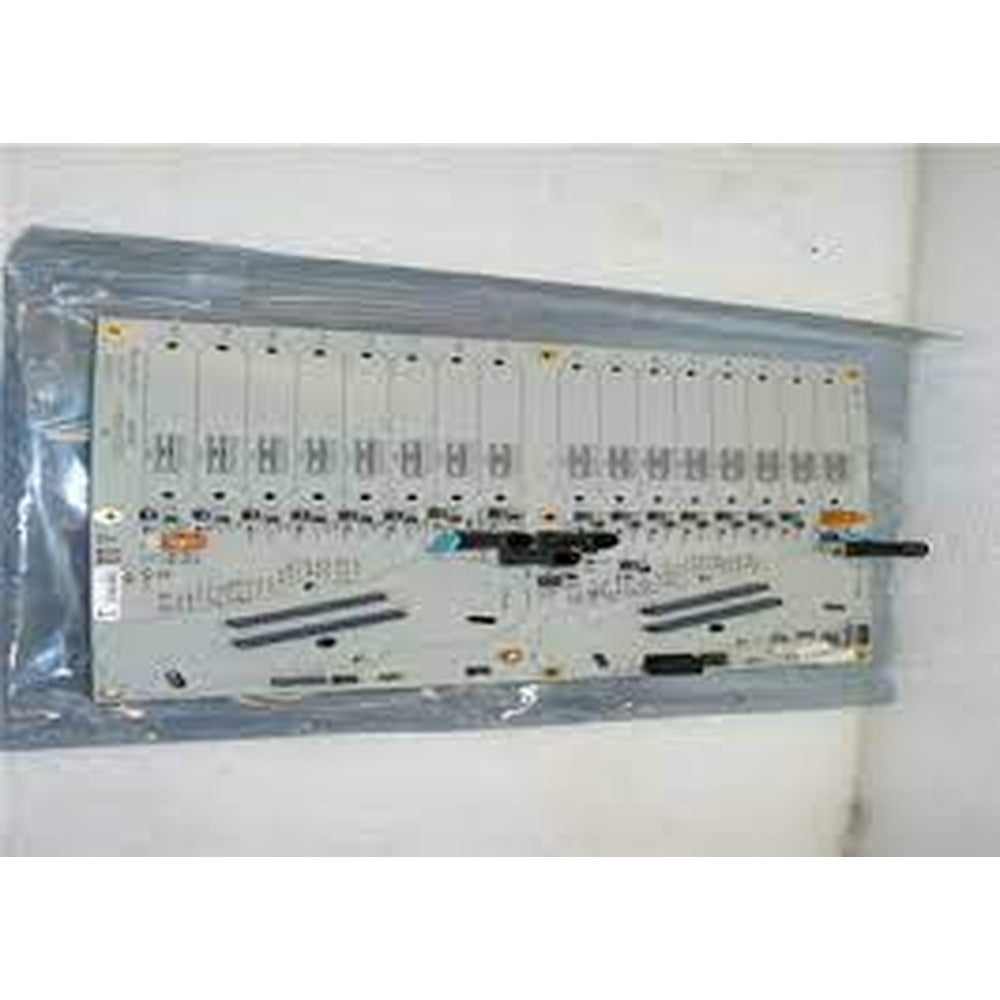

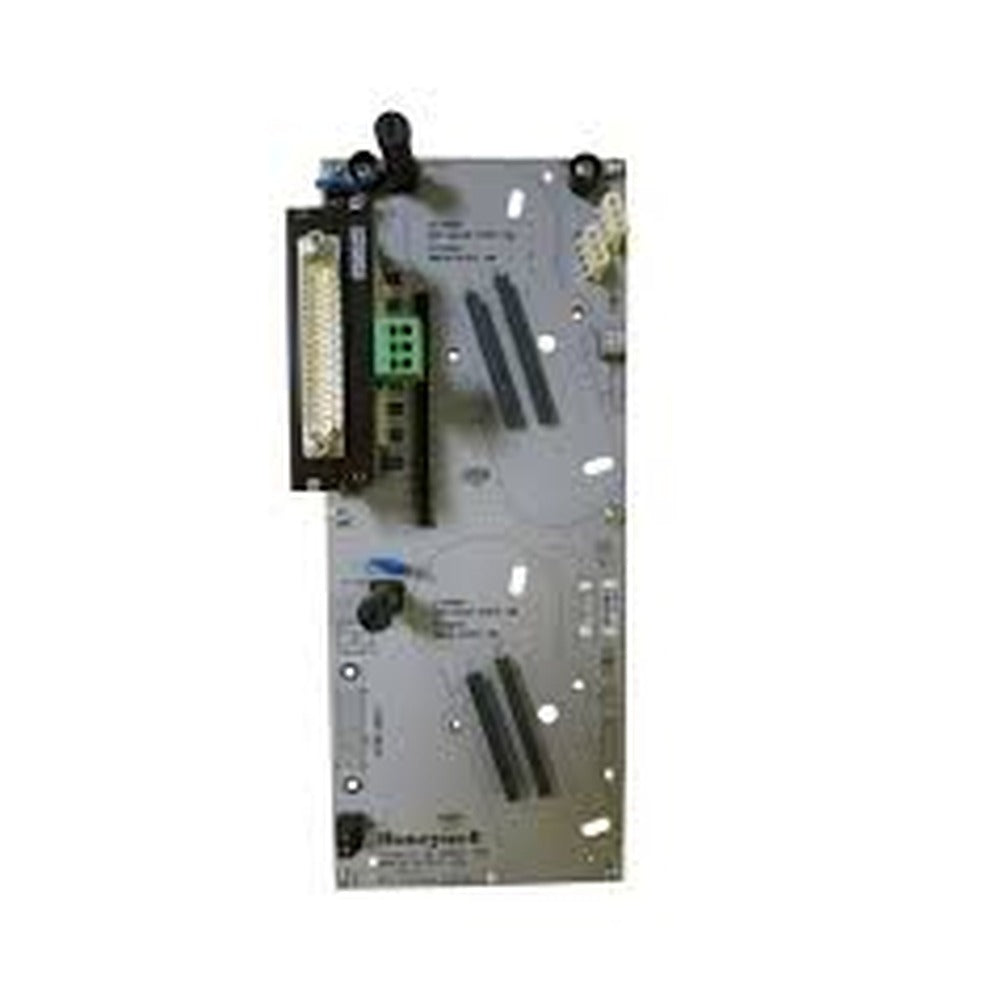

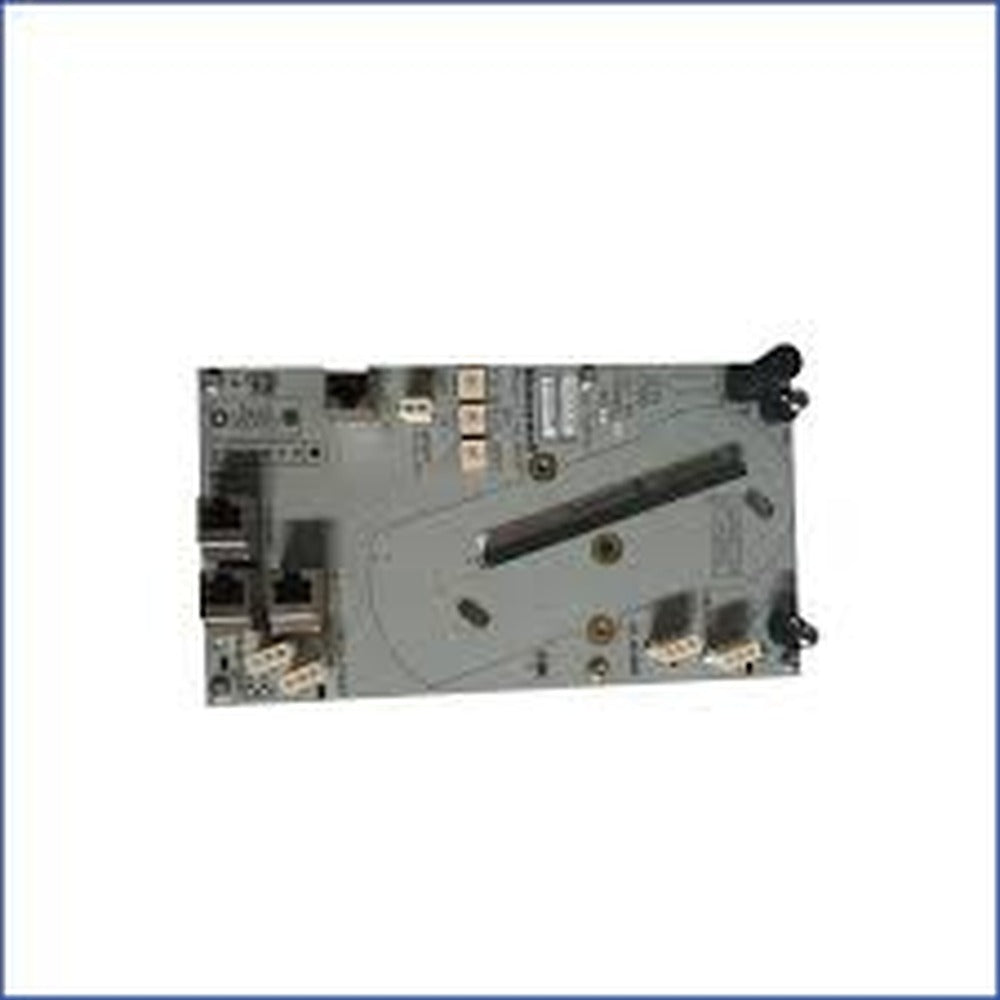

Honeywell CC-GAOX11 Analoger Ausgang GI/IS IOTA, redundant, (16)

Funktion:

Das Analogausgangsmodul (AO) liefert einen konstanten Strom mit hohem Pegel an Stellglieder sowie Aufzeichnungs- und Anzeigegeräte.

Wichtige Merkmale:

• Umfangreiche Selbstdiagnose
• Optionale Redundanz
• Konfigurierbares Verhalten im sicheren Zustand (FAILOPT) auf Kanalbasis
• Ausgangsrückmeldung und Alarm bei Abweichungen
• Nichtzündender Ausgang

FAILOPT: Das AO-Modul der Serie C unterstützt den Parameter FAILOPT auf Kanalbasis. Benutzer können jeden Kanal so konfigurieren, dass entweder der LETZTE WERT GEHALTEN oder auf einen SICHEREN WERT ABGESENKT wird. Bei einem Ausfall der Elektronik des IOM-Geräts wird der Ausgang immer auf null (den sicheren Zustand) gesetzt. Drahtbrucherkennung: Diese E/A-Funktion der Serie C kann offene Feldleitungen erkennen und mit einer Anzeige für einen weichen Kanalausfall melden. Detaillierte Spezifikationen – Hochpegel-Analogausgang:

Parameterspezifikation

Eingangs-/Ausgangsmodell:

• CC-PAOX01 – Hochpegel-Analogausgang

IOTA-Modelle:

• CC-TAOX01 Nicht redundant 6”
• CC-TAOX11 Redundant 12”
• CC-GAOX11 Redundant 12”
• CC-GAOX21 Nicht redundant 6”

Ausgangstyp:

• 4-20 mA

Ausgangskanäle: 16 Ausgangseigenschaften:

• Ausgangswelligkeit: < 100 mV Spitze-Spitze bei Netzfrequenz über eine Last von 250 Ω
• Temperaturdrift des Ausgangs: 0,005 % des Messbereichsendwerts/°C
• Genauigkeit der Ausgangsrückmeldung: ± 4 % des Messbereichsendwerts
• Linearität des Ausgangsstroms: nominal ± 0,05 % des Messbereichsendwerts
• Auflösung: ± 0,05 % des Messbereichsendwerts
• Kalibrierte Genauigkeit: ± 0,35 % des Messbereichsendwerts (25 °C), einschließlich Linearität
• Direkt einstellbarer Ausgangsstrombereich: 0 mA, 2,9 mA bis 21,1 mA

Elektrische Eigenschaften:

• Maximale ohmsche Last (24-V-Versorgung = 22 VDC bis 28 VDC): 800 Ohm
• Maximale Ausgangsspannung unter Last (24-V-Versorgung = 22 VDC bis 28 VDC): 16 V
• Maximale Leerlaufspannung: 22 V
• Ansprechzeit (DAC-Eingangscode bis Ausgang): Wird innerhalb von 80 ms auf einen Wert innerhalb von 1 % des Endwerts eingeregelt
• Lücke (0 mA) vom Ausgang zum Feld bei der Umschaltung: maximal 10 ms (gilt nur für Redundanz)

Diese Informationen beschreiben die Spezifikationen und Funktionen des Hochpegel-Analogausgangsmoduls im E/A-System der Experion-Serie C. Weitere Informationen finden Sie online oder laden Sie sie herunter: EP03-490-520_V10_SCIO_1_5
