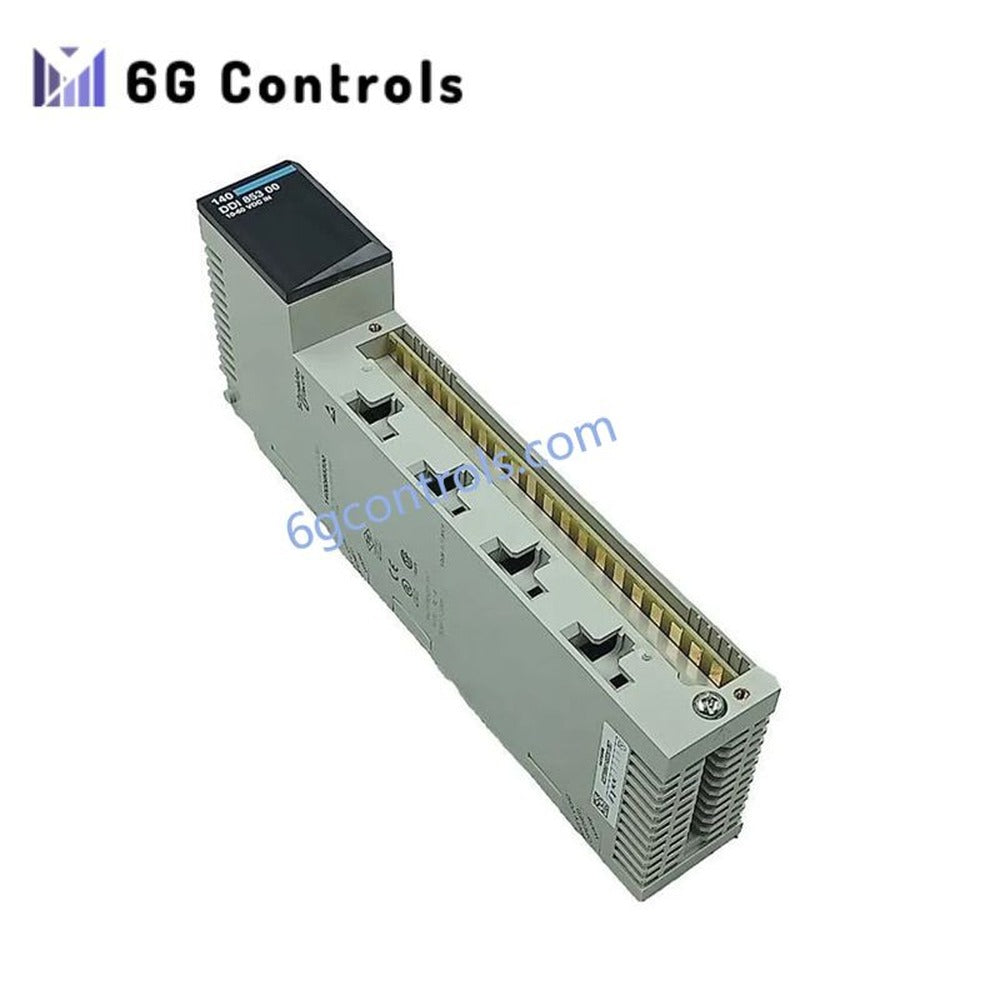

Schneider Electric 140DDI85300 Quantum-Eingangsmodul mit 32 Eingängen

Produktbeschreibung

Der Schneider Electric 140DDI85300 ist ein mehrspannungsfähiges digitales Eingangsmodul für die SPS-Plattform Modicon Quantum, das zur Erfassung digitaler Signale über einen breiten Gleichspannungsbereich entwickelt wurde.

Im Gegensatz zu herkömmlichen Modulen, die ausschließlich für 24 VDC ausgelegt sind, unterstützt dieses Gerät Eingangsspannungen von 10 bis 60 VDC und kann dadurch ohne zusätzliche Signalaufbereitung an verschiedene Feldgeräte angebunden werden. Mit 32 Eingängen in vier isolierten Gruppen ermöglicht es eine flexible Verdrahtung und eine verbesserte elektrische Trennung in verteilten Steuerungssystemen.

Das Design legt den Schwerpunkt auf elektrische Robustheit und bietet hohe Isolationswerte, Störfestigkeit sowie eine stabile Signalverarbeitung selbst in rauen Industrieumgebungen.

Hauptmerkmale

• 32 digitale Eingangskanäle mit breiter Spannungskompatibilität (10–60 VDC)
• Konfiguration mit positiver Logik (stromziehender Eingang)
• Vier isolierte Kanalgruppen für erhöhte Systemintegrität
• Hohe galvanische Isolation zwischen Feld- und Rückwandbus
• Integrierte Statusanzeige für Diagnose und Wartung
• Geeignet für die Erfassung von Feldsignalen mit gemischten Spannungen

Technische Spezifikationen

Allgemeine Informationen

• Hersteller: Schneider Electric
• Produktserie: Modicon Quantum
• Modell: 140DDI85300
• Modultyp: Digitales DC-Eingangsmodul
• Gesamteingänge: 32
• Kanalaufteilung: 4 Gruppen (8 Eingänge pro Gruppe)

Elektrische Eigenschaften

• Unterstützter Eingangsspannungsbereich: 10 bis 60 VDC
• Nominale Betriebspegel:
  • 12 VDC: 5–10 mA
  • 24 VDC: 6–30 mA
  • 48 VDC: 2–15 mA
  • 60 VDC: 1–5 mA
• Logiktyp: Positiv (stromziehend)

Eingangsschwellen

• Logik „1“ (EIN):
  • 9–12 V (12-V-Systeme)
  • 11–24 V (24-V-Systeme)
  • 34–48 V (48-V-Systeme)
  • 45–60 V (60-V-Systeme)
• Logik „0“ (AUS):
  • 0–1,8 V (12 V)
  • 0–5 V (24 V)
  • 0–10 V (48 V)
  • 0–12,5 V (60 V)

Leistung

• Schaltreaktionszeit:
  • AUS zu EIN: ≤ 4 ms
  • EIN zu AUS: ≤ 4 ms
• Maximale Schaltfrequenz: ≤ 100 Hz
• Adressierungsanforderung: 2 Eingangswörter

Isolation & Schutz

• Isolation (Feld zu Bus): 2500 Vrms (1 Minute)
• Isolation (zwischen Gruppen): 700 Vrms (1 Minute)
• Absolute maximale Eingangsspannung: 75 VDC
• Integrierte Rauschfilterung und Störfestigkeit gegenüber Transienten

Leistung & Verbrauch

• Stromaufnahme am Bus: 300 mA
• Verlustleistung:
  • Basis: 1 W
  • Zusätzlich: 0,25 W pro aktivem Kanal

Anzeigen

• 32 grüne LEDs für den Eingangsstatus
• 1 grüne LED für den Kommunikationsstatus

Mechanische Details

• Modulformat: Standard Quantum
• Montage: Backplane-Installation
• Gewicht: 0,3 kg

Umgebungsspezifikationen

• Betriebstemperatur: 0 °C bis 60 °C
• Lagertemperatur: –40 °C bis 85 °C
• Relative Luftfeuchtigkeit: bis zu 95 % (nicht kondensierend)
• Betriebshöhe: bis zu 5000 m
• Konformität: IEC 61131-2, UL 508, CSA-Normen

Anwendungen

Das Modul 140DDI85300 wird typischerweise verwendet für:

• Industrielle Steuerungssysteme mit mehreren Spannungen
• Energie- und Versorgungsanlagen
• Prozessautomatisierung mit flexiblen Eingangsbereichen
• Nachrüstung älterer Systeme mit unterschiedlichen Signalpegeln
• Steuerpulte für Transport und Infrastruktur

FAQ

F: Was unterscheidet dieses Modul von standardmäßigen 24-VDC-Eingangsmodulen? A: Es unterstützt einen großen Spannungsbereich (10–60 VDC), sodass in Umgebungen mit gemischten Spannungen keine separaten Module oder Signalwandler erforderlich sind.

F: Kann es mit anderen SPS-Systemen als Modicon Quantum verwendet werden? A: Nein, es wurde speziell für die Kompatibilität mit Quantum-Backplanes entwickelt.

F: Wie sind die Eingänge elektrisch isoliert? A: Die Eingänge sind in vier Gruppen unterteilt und durch eine Isolation zwischen den Gruppen sowie zwischen Feld und Bus voneinander getrennt, wodurch ein stabiler Betrieb in störungsbehafteten Umgebungen gewährleistet wird.
