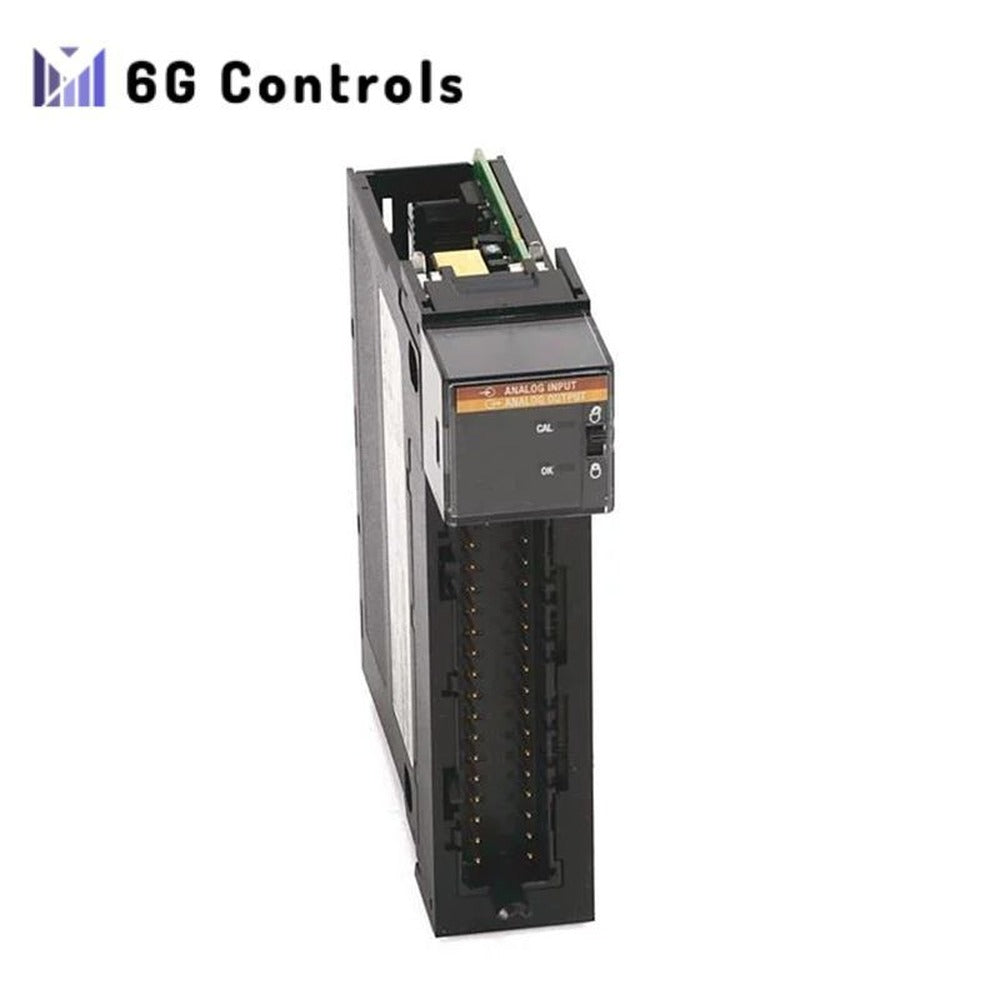

ماژول ورودی/خروجی آنالوگ پرسرعت ControlLogix مدل Allen Bradley 1756-IF4FXOF2F

نمای کلی

1756-IF4FXOF2F یک ماژول ورودی/خروجی آنالوگ ترکیبی و پرسرعت از الن-بردلی و بخشی از سری کنترل‌لاگیکس است. این ماژول دارای چهار ورودی آنالوگ تفاضلی با زمان پاسخ کمتر از یک میلی‌ثانیه و دو خروجی ولتاژ یا جریان پرسرعت است. این ماژول برای پشتیبانی از طیف گسترده‌ای از انواع سیگنال‌های ورودی و خروجی، از جمله سیگنال‌های ولتاژ و جریان، طراحی شده است. 1756-IF4FXOF2F در کاربردهایی که به پردازش سیگنال پرسرعت و کنترل دقیق آنالوگ نیاز دارند، از جمله کنترل فرایند، اتوماسیون و اندازه‌گیری‌های صنعتی، استفاده می‌شود.

مشخصات فنی

• شماره قطعه: 1756-IF4FXOF2F
• سری: کنترل‌لاگیکس
• تولیدکننده: راکول اتومیشن (الن-بردلی)
• نوع ماژول: ماژول ورودی/خروجی آنالوگ پرسرعت

ورودی‌ها

• تعداد ورودی‌ها: ۴ ورودی تفاضلی پرسرعت
• محدوده‌های سیگنال:
  • ±۱۰ ولت
  • ۰ تا ۱۰ ولت
  • ۰ تا ۵ ولت
  • ۰ تا ۲۰ میلی‌آمپر
• تفکیک‌پذیری ورودی:
  • ۱۴ بیت برای ±۱۰٫۵ ولت DC
  • ۱۲ بیت برای ۲۱ میلی‌آمپر
• نمایش خارج از محدوده: برای هر کانال ورودی در دسترس است
• روش تبدیل ورودی: تقریب متوالی
• تکرارپذیری: ±۱ بیت کم‌ارزش (LSB)
• فاصله زمانی کالیبراسیون: ۱۲ ماه

خروجی‌ها

• تعداد خروجی‌ها: ۲ خروجی ولتاژ یا جریان پرسرعت
• محدوده‌های سیگنال:
  • ±۱۰ ولت
  • ۰ تا ۲۰ میلی‌آمپر
• تفکیک‌پذیری خروجی:
  • ۱۳ بیت برای جریان (۲٫۸ میکروآمپر به‌ازای هر بیت)
  • ۱۴ بیت برای ولتاژ (۱٫۳ میلی‌ولت به‌ازای هر بیت)
• روش تبدیل خروجی: مبدل دیجیتال‌به‌آنالوگ نردبان R (بدون کدهای ازدست‌رفته)
• محافظت در برابر اتصال کوتاه: محدودشده الکترونیکی به ۲۱ میلی‌آمپر
• محافظت در برابر اضافه‌ولتاژ: ۲۴ ولت DC (فقط برای خروجی)

توان و حرارت

• جریان باس پشتی:
  • ۳۷۵ میلی‌آمپر در ۵ ولت
  • ۱۰۰ میلی‌آمپر در ۲۴ ولت
• اتلاف توان (حداکثر):
  • ۴٫۳ وات (خروجی ولتاژ)
  • ۴٫۷ وات (خروجی جریان)
• اتلاف حرارتی:
  • ۱۴٫۶۶ BTU/ساعت (ولتاژ)
  • ۱۶٫۰۲ BTU/ساعت (جریان)
• دمای کاری: ۰ تا ۶۰ درجه سانتی‌گراد (محدوده کاری استاندارد)

اتصال‌پذیری

• ترمینال‌های موردنیاز: ترمینال‌های قابل جداسازی 1756-TBS6H یا 1756-TBCH
• دوره به‌روزرسانی: ۳۰۰ میکروثانیه (زمان پویش کانال کمتر از یک میلی‌ثانیه)
• محافظت ورودی‌ها در برابر اضافه‌ولتاژ: ۳۰ ولت DC
• محافظت خروجی‌ها در برابر اضافه‌ولتاژ: ۲۴ ولت DC
• تشخیص مدار باز: دارد (برای ورودی‌ها در مدت ۱ ثانیه)

کاربردها

1756-IF4FXOF2F برای کاربردهایی که به کنترل آنالوگ دقیق نیاز دارند، مانند موارد زیر، مناسب است:

• کنترل جریان و سطح
• پایش فشار و دما
• اندازه‌گیری سرعت، گران‌روی و pH
• کنترل شیرهای مدولار، درایوها و مبدل‌ها

مشخصات فیزیکی

• وزن: ۲٫۰۰ پوند
• سازگاری ماژول: به شاسی ControlLogix مدل 1756 نیاز دارد
