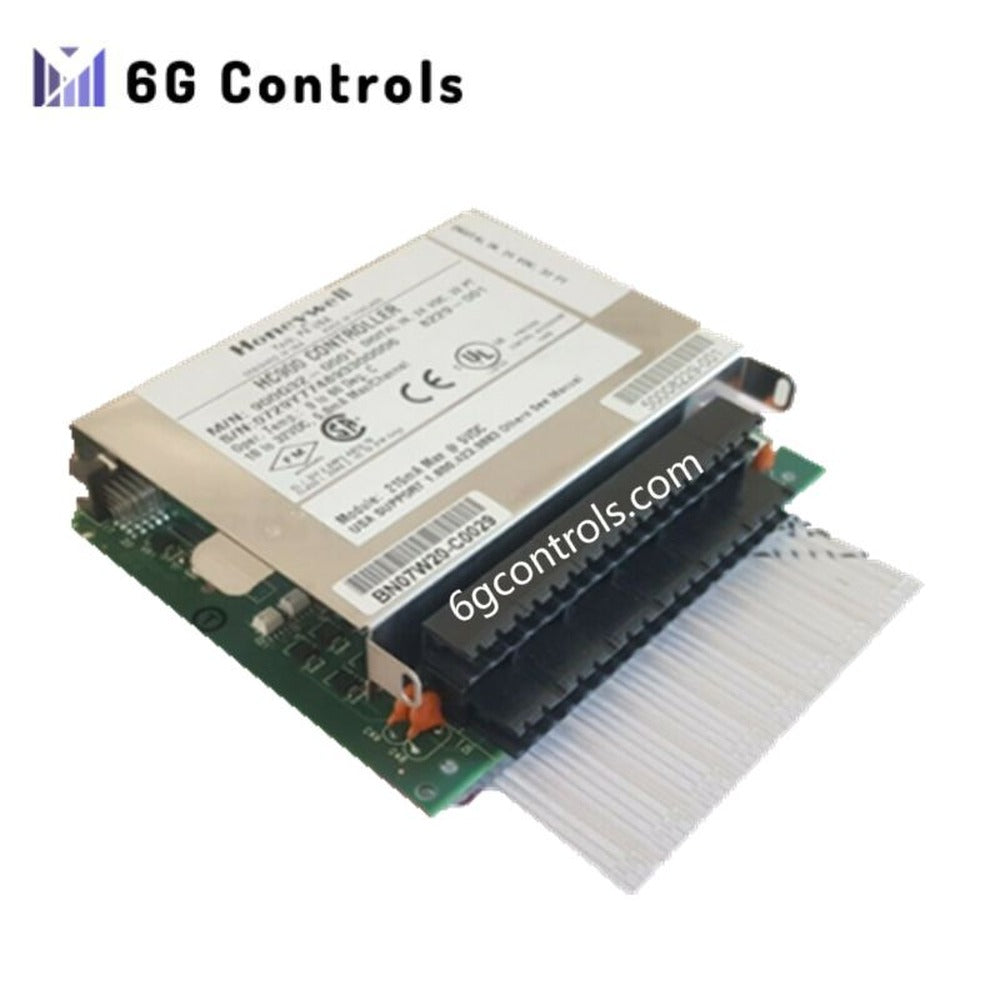

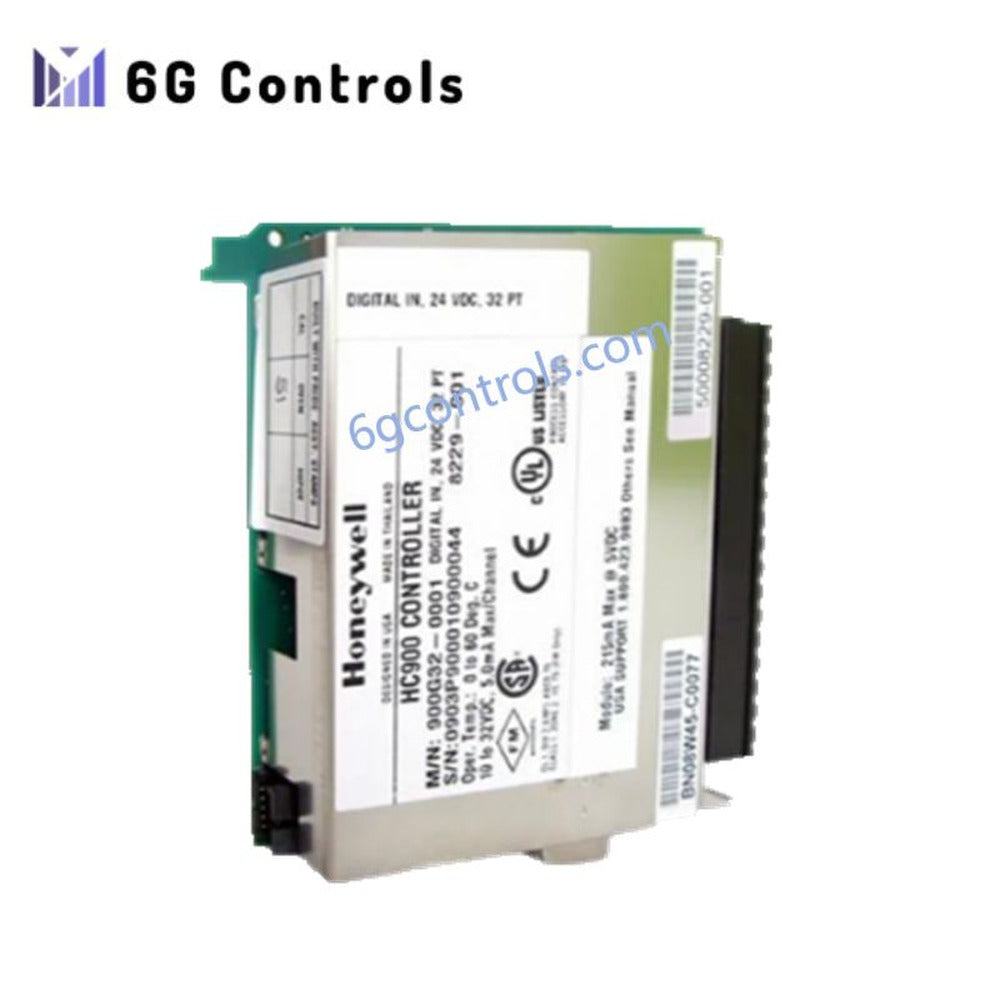

Honeywell 900G32-0102 Módulo de entradas digitais de 32 canais, 24 V CC

Descrição do produto

O módulo de entrada digital Honeywell 900G32-0102 foi concebido para a aquisição de sinais discretos de elevada densidade nas plataformas de controlo HC900 Hybrid Controller e ControlEdge HC900. Concebido para funcionamento industrial contínuo, este módulo capta de forma fiável sinais de estado ao nível do campo provenientes de uma vasta gama de dispositivos com contacto seco e alimentados por CC.

Com 32 pontos de entrada independentes organizados em grupos de canais isolados, o módulo proporciona um desempenho estável em ambientes eletricamente ruidosos, mantendo uma deteção precisa do estado para lógicas críticas de controlo e segurança.

Principais funcionalidades

O módulo 900G32-0102 suporta entradas baseadas em tensão e entradas por fecho de contacto, permitindo uma integração flexível com interruptores, relés, sensores de proximidade e circuitos de interbloqueio. Cada canal inclui indicação de estado integrada, simplificando a colocação em serviço, a manutenção e o diagnóstico de falhas.

O isolamento galvânico entre os grupos de canais e a terra do chassis reduz significativamente as interferências de loops de terra e melhora a robustez do sistema em instalações com vários armários ou em toda a instalação industrial.

Especificações técnicas

Características gerais

• Marca: Honeywell
• Série: HC900 / ControlEdge HC900
• Categoria do módulo: Entrada digital (DI)
• Número de peça: 900G32-0102

Configuração das entradas

• Total de canais de entrada: 32
• Agrupamento de canais: 2 grupos isolados de 16 entradas
• Tipos de entrada suportados:
  • Contacto seco (sem tensão)
  • Entradas de fonte CC
• Tensão nominal de entrada: 24 VDC
• Tensão válida no estado ON: 10–30 VDC
• Estado OFF: abaixo do limiar de deteção ou contacto aberto

Isolamento elétrico

• Grupo de canais para chassis: isolamento galvânico
• Conceção de isolamento otimizada para ambientes com elevado ruído de modo comum

Diagnóstico e indicação

• Indicadores LED individuais por canal de entrada
• Visualização do estado das entradas em tempo real
• Suporta diagnósticos ao nível do controlador para localização de falhas

Dados mecânicos e ambientais

• ​Dimensões: 137 × 35,6 × 137,16 mm
• Peso: 0,175 kg
• Montagem: backplane do sistema HC900
• Concebido para ciclos de funcionamento industrial contínuo

Cenários de aplicação típicos

O módulo 900G32-0102 é normalmente utilizado em sistemas que requerem monitorização digital compacta e de elevada densidade de canais, incluindo:

• Feedback do estado da instalação de processo
• Supervisão de interbloqueios de máquinas e equipamentos
• Circuitos de indicação de permissivas de segurança e disparo
• Arquiteturas distribuídas de E/S digitais
• Armários de controlo com espaço limitado no painel

Perguntas frequentes

Este módulo aceita tanto contactos secos como sinais alimentados? Sim. O 900G32-0102 suporta contactos sem tensão, bem como entradas de fonte de 10–30 VDC, sem hardware de interface adicional.

Como é tratado o ruído elétrico em ambientes com elevada EMI? O módulo utiliza isolamento galvânico entre grupos de canais e a terra, combinado com filtragem de entrada de nível industrial, para garantir uma deteção fiável dos sinais.

Este módulo é compatível com controladores HC900 padrão? É totalmente compatível com os Controladores Híbridos HC900 e os sistemas ControlEdge HC900 quando instalado no backplane de E/S adequado.
