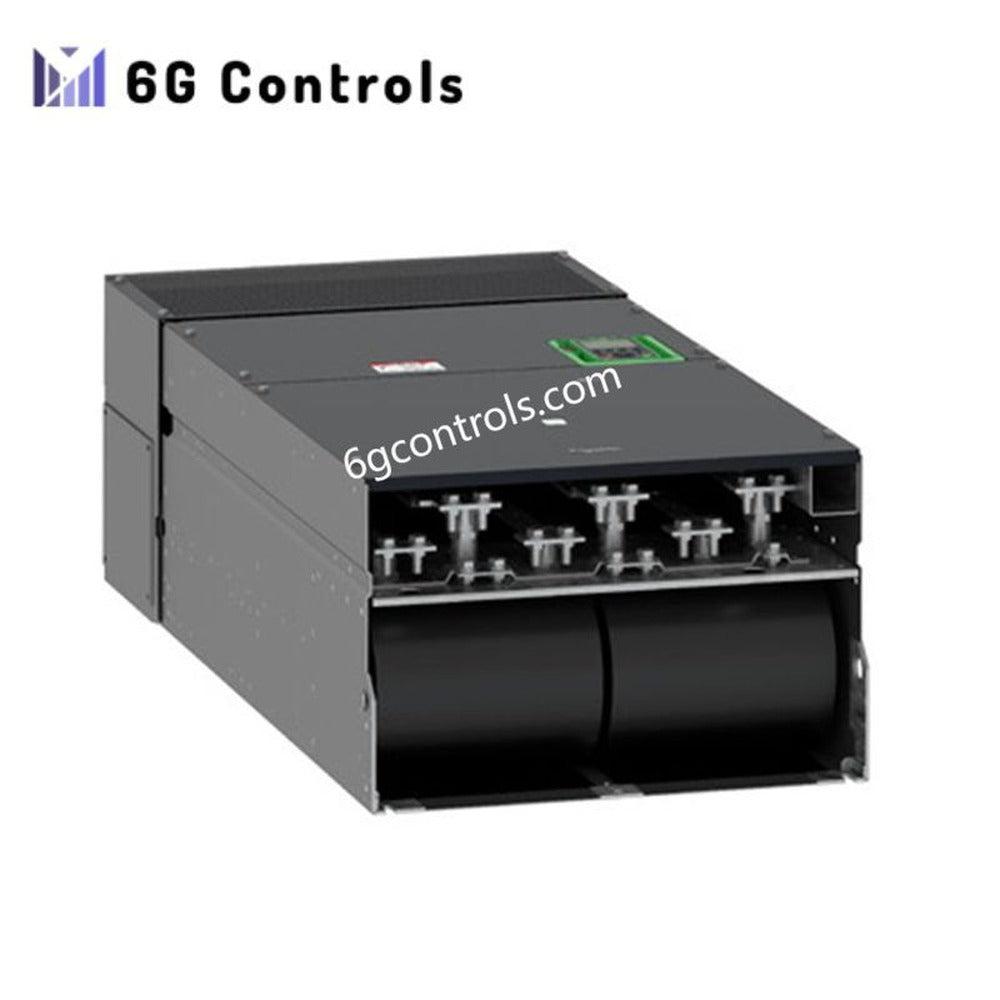

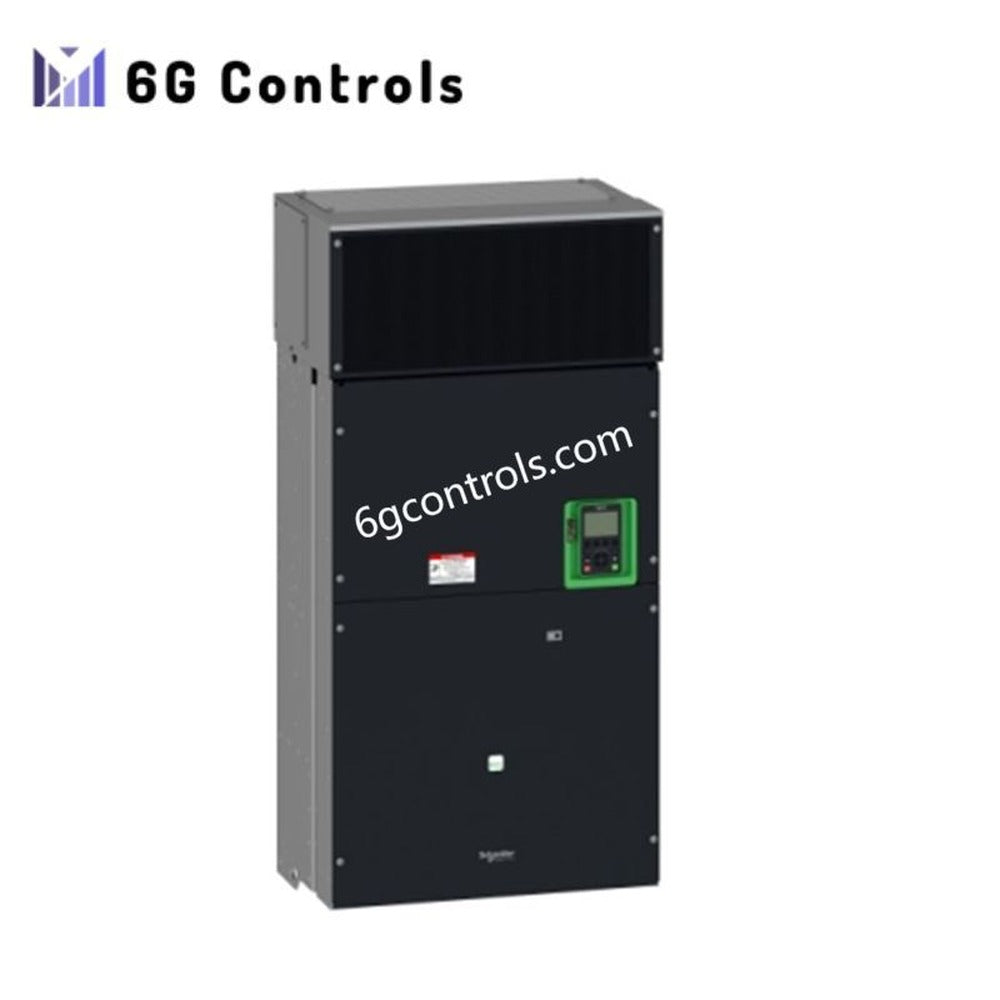

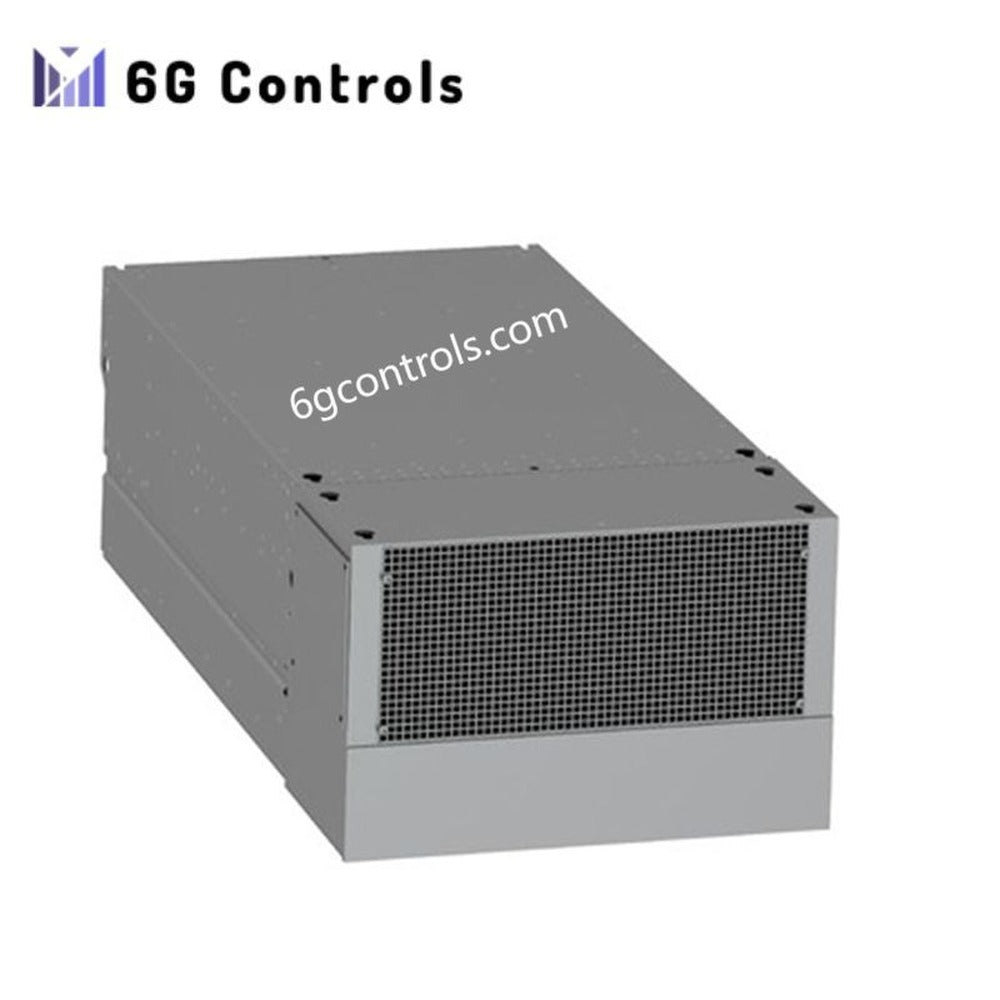

Schneider Electric ATV630C31N4 Variador de velocidade Altivar Process ATV600

Variador de velocidade Schneider Electric ATV630C31N4 Altivar Process ATV600

Configurado para o controlo de motores de velocidade variável nos sistemas de acionamento Altivar Process ATV600, o Schneider Electric ATV630C31N4 (ATV630 Variador de velocidade) fornece funções de conversão direta de potência e regulação do motor para motores síncronos e assíncronos trifásicos. O variador suporta uma entrada de alimentação de 380 a 480 V CA, funcionamento com uma saída de 315 kW em regime normal e interfaces de comunicação Ethernet/Modbus integradas.

Especificações de hardware

Redes determinísticas Profinet / EtherNet-IP e comunicação com o variador

O ATV630C31N4 integra interfaces de comunicação Ethernet e série para arquiteturas de controlo industrial. As funções de comunicação integradas suportam os protocolos Modbus TCP e Modbus série, com módulos de comunicação opcionais, incluindo PROFINET, EtherNet/IP, PROFIBUS DP V1, CANopen, DeviceNet, BACnet MS/TP e Ethernet Powerlink.

O variador suporta velocidades de transmissão Ethernet de 10 e 100 Mbit/s e comunicação Modbus RS 485 com tramas RTU configuráveis. As ranhuras de expansão dos módulos de comunicação permitem a integração em sistemas de controlo baseados em PLC que requerem troca determinística de dados na rede e gestão de parâmetros.

A interface de controlo inclui entradas digitais programáveis, canais de sinais analógicos, saídas de relé e entradas Safe Torque Off. Os canais analógicos disponibilizam uma resolução de entrada de 12 bits e processamento configurável de sinais de tensão/corrente para os circuitos de realimentação do controlo do motor.

Perguntas frequentes

P: Que tipos de motores pode o ATV630C31N4 controlar? R: O variador suporta motores assíncronos, motores síncronos, motores de ímanes permanentes e motores síncronos de relutância através de perfis de controlo do motor configuráveis.

P: O ATV630C31N4 disponibiliza funções de segurança integradas? R: A unidade inclui a funcionalidade Safe Torque Off (STO), certificada de acordo com os requisitos SIL 3, para desativar a geração de binário do motor através do circuito de entrada de segurança.

P: Quais são as interfaces de comunicação disponíveis? A: A unidade padrão disponibiliza interfaces Ethernet, Modbus TCP e Modbus série RS 485. Os protocolos de comunicação adicionais requerem módulos opcionais compatíveis.

Diretrizes de instalação no local

Instale o ATV630C31N4 numa posição vertical, montado na parede, respeitando a tolerância de orientação especificada. Verifique o suporte mecânico, o espaço livre dentro do invólucro e os percursos do fluxo de ar antes de energizar o variador.

Utilize cabos blindados para o motor e para o controlo quando tal for exigido pelas práticas de instalação relativas à CEM. Ligue as blindagens dos cabos utilizando métodos de ligação à terra de baixa impedância e separe a cablagem de potência da cablagem de sinais analógicos e de comunicação de baixo nível para reduzir as interferências elétricas.

Verifique a tensão de alimentação, a potência nominal do motor, a ligação à terra de proteção e a cablagem dos terminais de controlo antes da colocação em serviço. Os cabos de comunicação devem seguir as boas práticas de encaminhamento industrial, com separação adequada dos condutores de elevada corrente.

Configure os parâmetros do motor, as rampas de aceleração/desaceleração, os limiares de proteção e os endereços de comunicação de acordo com os requisitos do sistema de automação ligado antes do funcionamento normal.
