Visão geral

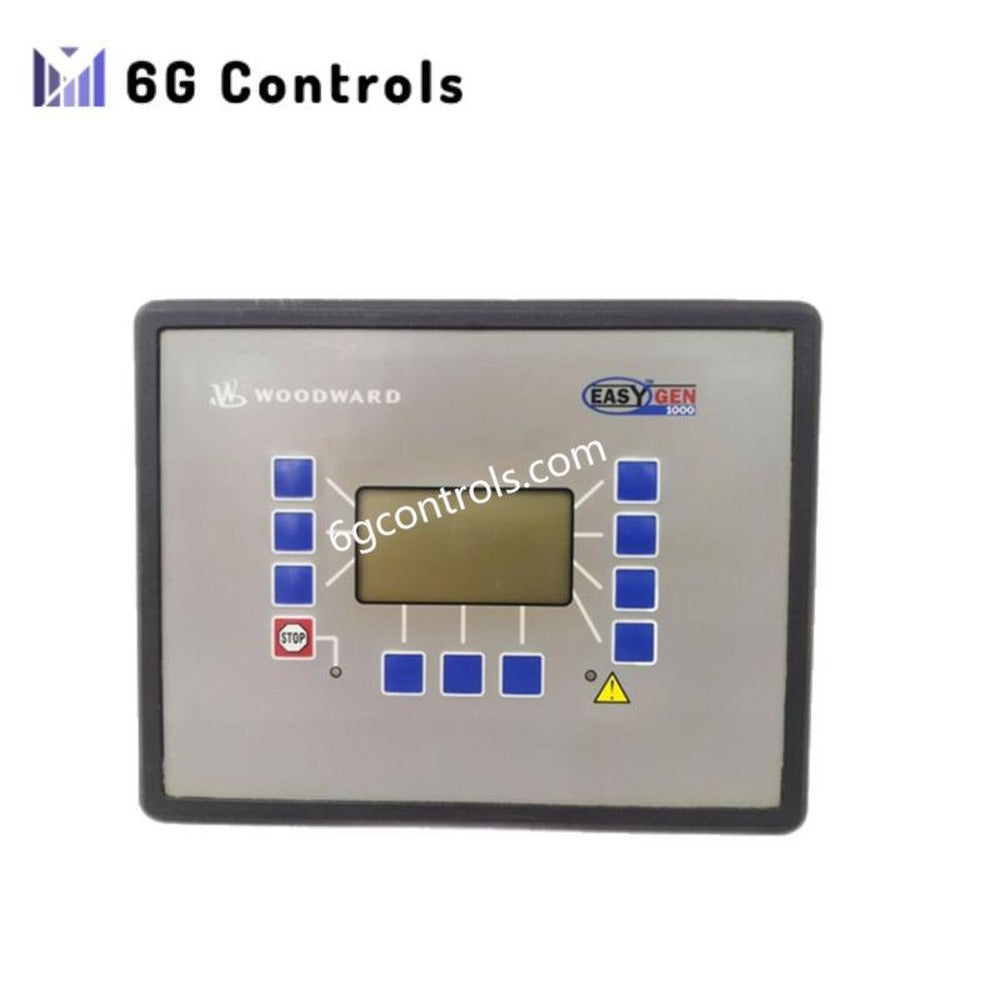

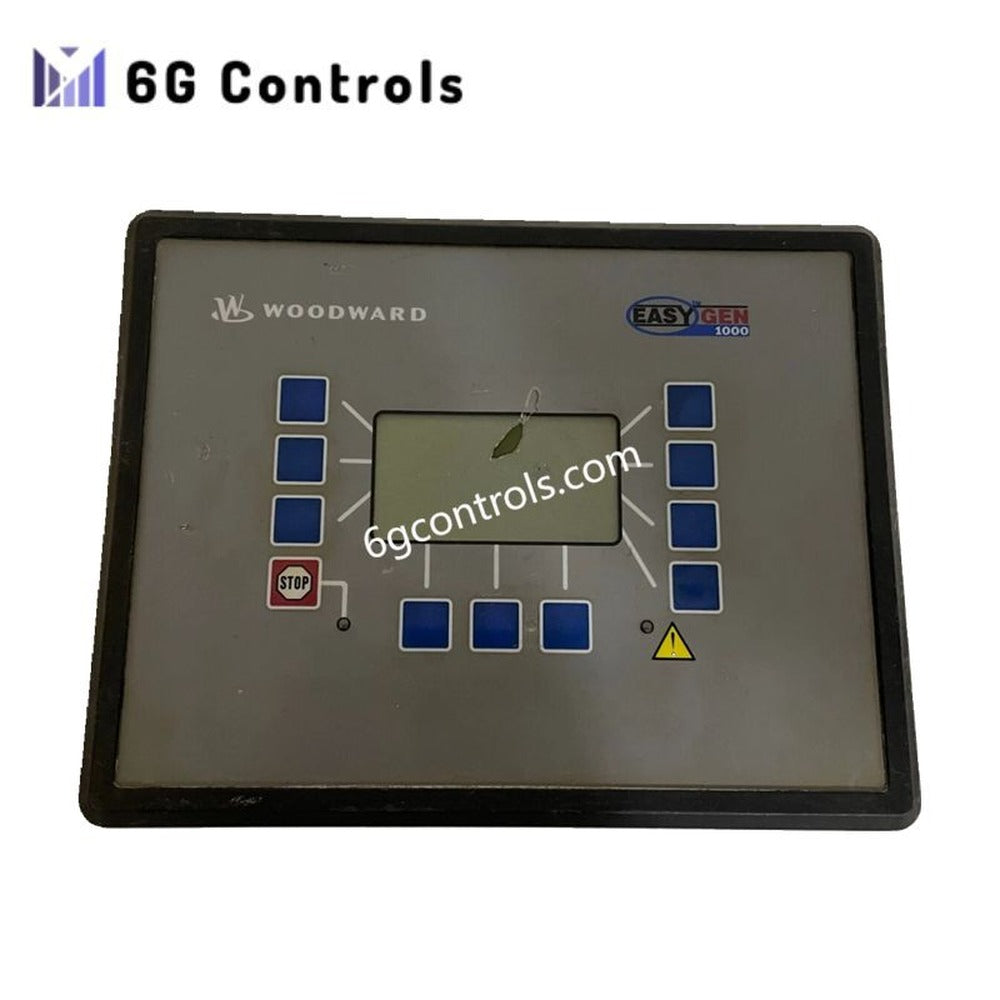

O Woodward 8440-1809, da família de produtos easYgen-1000, é um controlador compacto de grupos geradores baseado em microprocessador, desenvolvido para aplicações com um único grupo gerador. Proporciona automatização fiável do arranque/paragem do motor, monitorização do gerador e funções de proteção para sistemas de geração acionados por motores a diesel ou a gás.
Concebido para montagem em painel, o controlador integra uma interface de utilizador LCD nítida e uma lógica de controlo configurável, permitindo aos operadores supervisionar localmente o funcionamento do gerador e manter uma alimentação elétrica estável tanto em instalações de energia principal como de reserva. O dispositivo suporta uma ampla gama de medição de tensão CA e pode funcionar com alimentação de controlo de 12–24 V CC, sendo adequado para geradores móveis, unidades industriais de energia de reserva e instalações de alimentação de emergência.
O 8440-1809 combina controlo, proteção e monitorização numa caixa compacta, simplificando a conceção do painel do gerador e assegurando um desempenho fiável do sistema.
Principais especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Fabricante | Woodward |
| Modelo | 8440-1809 |
| Série do produto | easYgen-1000 |
| Tipo de produto | Controlador avançado de grupo gerador |
| Tipo de montagem | Montagem em painel |
| Configuração de controlo | Controlador de grupo gerador de uma unidade |
| Alimentação de controlo | 12–24 V CC |
| Gama de medição de tensão CA | 0–600 V CA |
| Medição de fases | Trifásica |
| Compatibilidade de frequência | 50 / 60 Hz |
| Resistência de entrada | Aprox. 6,7 kΩ |
| Gama de medição linear | 1,5 × tensão nominal da carga |
| Capacidade de comutação de corrente | 2,0 A CA @ 250 V CA |
| Interface de utilizador | Visor LCD integrado |
| Funções do gerador | Automatização do arranque/paragem, monitorização e proteção |
| Funções de proteção | Proteção do motor e lógica de proteção do gerador |
| Dimensões | 108 × 70 × 108 mm |
| Peso | 1,55 lb |
| Temperatura de armazenamento | −30 °C a +80 °C |
| Instalação | Montagem em painel de controlo |
Capacidades funcionais
Controlo do motor e do gerador O controlador gere sequências automáticas de arranque e paragem para grupos geradores acionados por motor, assegurando um funcionamento fiável durante eventos de procura de energia.
Interface de monitorização integrada O visor LCD incorporado permite aos operadores monitorizar parâmetros elétricos, o estado do sistema e condições de alarme diretamente a partir do painel de controlo.
Lógica do sistema de proteção As funções de proteção incorporadas ajudam a salvaguardar o motor e o gerador, detetando condições anormais, como irregularidades de tensão ou falhas operacionais.
Arquitetura de controlo compacta O design easYgen-1000 integra monitorização, proteção e controlo num único dispositivo, reduzindo os requisitos de espaço no painel e simplificando a cablagem.
Aplicações típicas
Sistemas de energia de reserva com geradores a diesel
Unidades móveis de geração de energia
Instalações industriais de energia de reserva
Sistemas de alimentação de emergência
Pequenos grupos geradores de serviços públicos ou instalações
Perguntas frequentes
Para que tipo de sistemas de geração foi concebido o 8440-1809? O controlador destina-se principalmente a instalações com um único grupo gerador, nas quais sejam necessárias a gestão automatizada do motor e a monitorização elétrica.
O controlador pode funcionar com motores a diesel e a gás? Sim. O 8440-1809 suporta grupos geradores acionados por motores a diesel ou a gás natural, quando devidamente configurado no painel de controlo.
A unidade suporta monitorização remota? A configuração padrão centra-se no funcionamento local através da interface LCD integrada, embora possa ser integrada em sistemas de controlo mais abrangentes, dependendo da conceção do painel.
