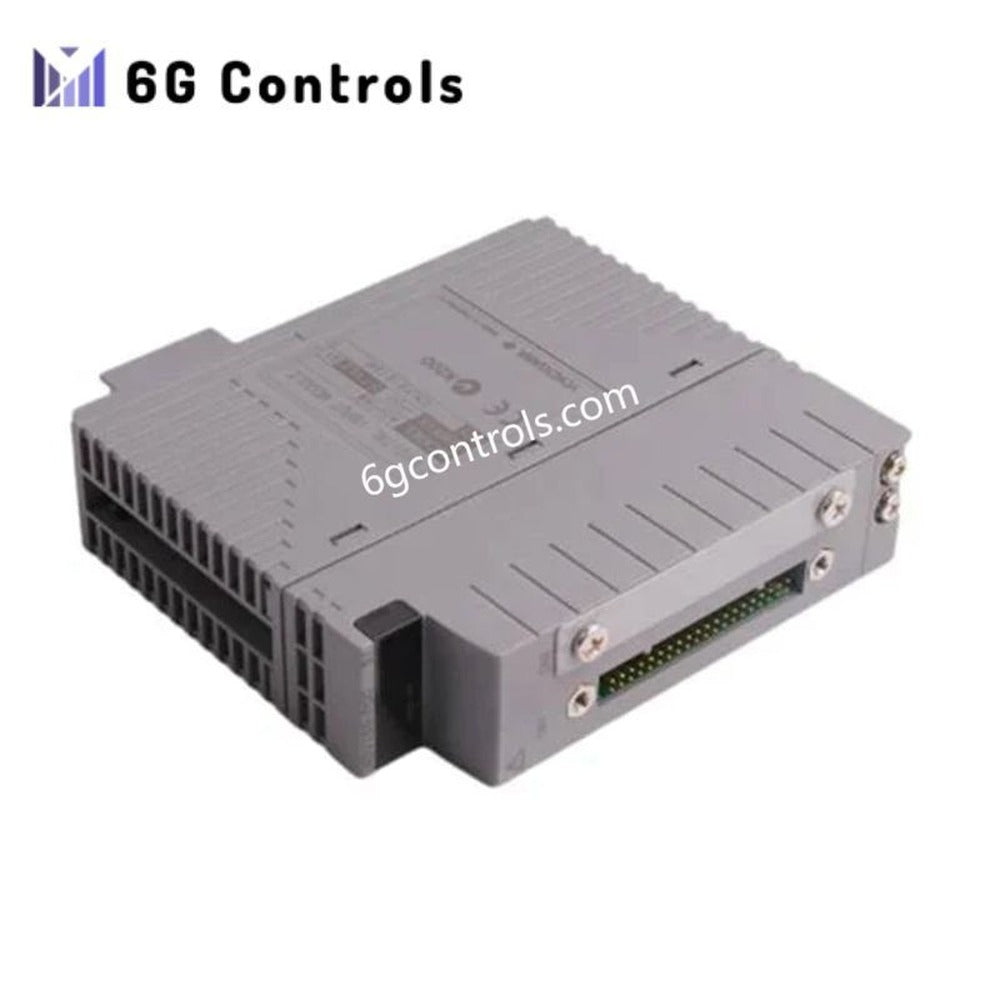

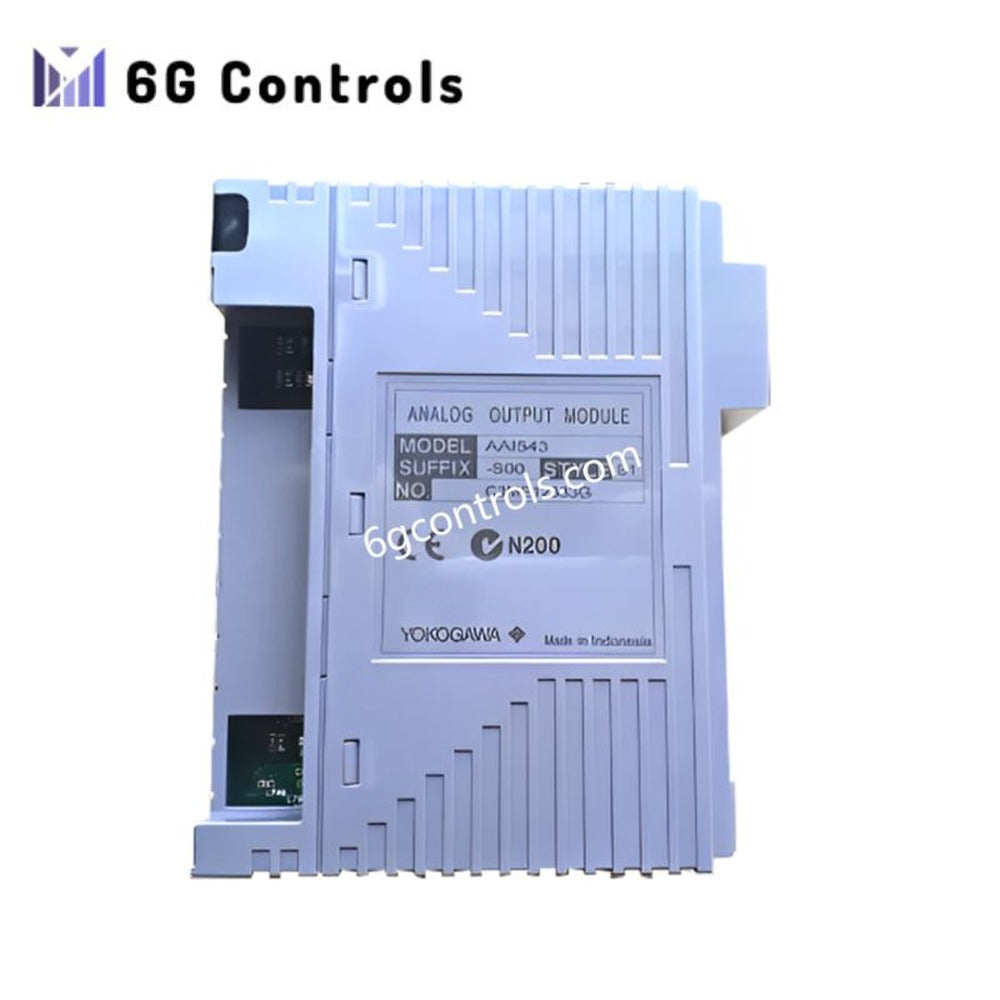

Módulo de saída analógica Yokogawa AAI543-H50/K4A00

15 em stock

Manufacturer: Yokogawa
Product No.: AAI543-H50/K4A00
Product Type: Módulo de saídas analógicas
Condition: Completamente novo
Payment: T/T, Western Union
Weight: 0.4 kg
Dimensions: 3.2 × 10.6 × 13 cm
Shipping port: Xiamen
Warranty: 12 meses

Descrição
Reviews
Envio e pagamento

Descrição geral

O Yokogawa AAI543-H50/K4A00 é um módulo de saída analógica de alta densidade. Integra-se perfeitamente com os sistemas CENTUM VP e CENTUM CS 3000. O módulo disponibiliza 16 canais de saída analógica isolados para um controlo preciso. Comanda dispositivos de campo, como válvulas de controlo, atuadores e outros instrumentos. O sufixo K4A00 indica um conector MIL de 40 pinos para uma cablagem segura.

Especificações técnicas

Características do sinal de saída

Tipo de sinal: Saída analógica de 4–20 mA CC
Número de canais: 16 canais totalmente isolados
Gama de saída: 0–24 mA (operacional: 4–20 mA)
Resistência de carga: 250–600 Ω
Precisão: ±0,1% da escala total
Deriva térmica: ±0,1% por 10°C
Taxa de atualização: 10 ms, adequada para controlo dinâmico

Isolamento e diagnóstico

Isolamento dos canais: Isolamento galvânico por canal
Isolamento do sistema: 1500 V CA durante 1 minuto entre a saída e o sistema
Diagnóstico: Deteção de falhas e monitorização do estado da saída

Comunicação e integração

Protocolo HART: Suporta um dispositivo HART por canal
Compatibilidade do sistema: CENTUM VP, CENTUM CS 3000
Tipo de conector: Conector MIL de 40 pinos para uma cablagem segura

Elétrica e mecânica

Alimentação: 5 V CC (230 mA), 24 V CC (540 mA)
Montagem: Montagem em rack
Peso: 0,4 kg

Detalhes do produto

N.º do produto: AAI543-H50/K4A00
Tipo de produto: Módulo de saída analógica
H: Comunicação digital (HART)
5: Resposta de comutação padrão numa configuração redundante
0: Tipo básico
K4A00: Adaptador de interface de cabo KS para ATK4A-00

Especificações adicionais

Sinal de entrada: 4–20 mA
Tensão suportada: 1500 V CA entre a saída e o sistema
Resistência de carga permitida: 0–750 Ω
Deteção de circuito aberto: < 0,65 mA
Precisão: ±48 µA
Desvio devido à temperatura: ±16 µA/10°C
Comunicação externa: terminal de grampo de pressão, conector MIL, cabo KS1
