Описание продукта

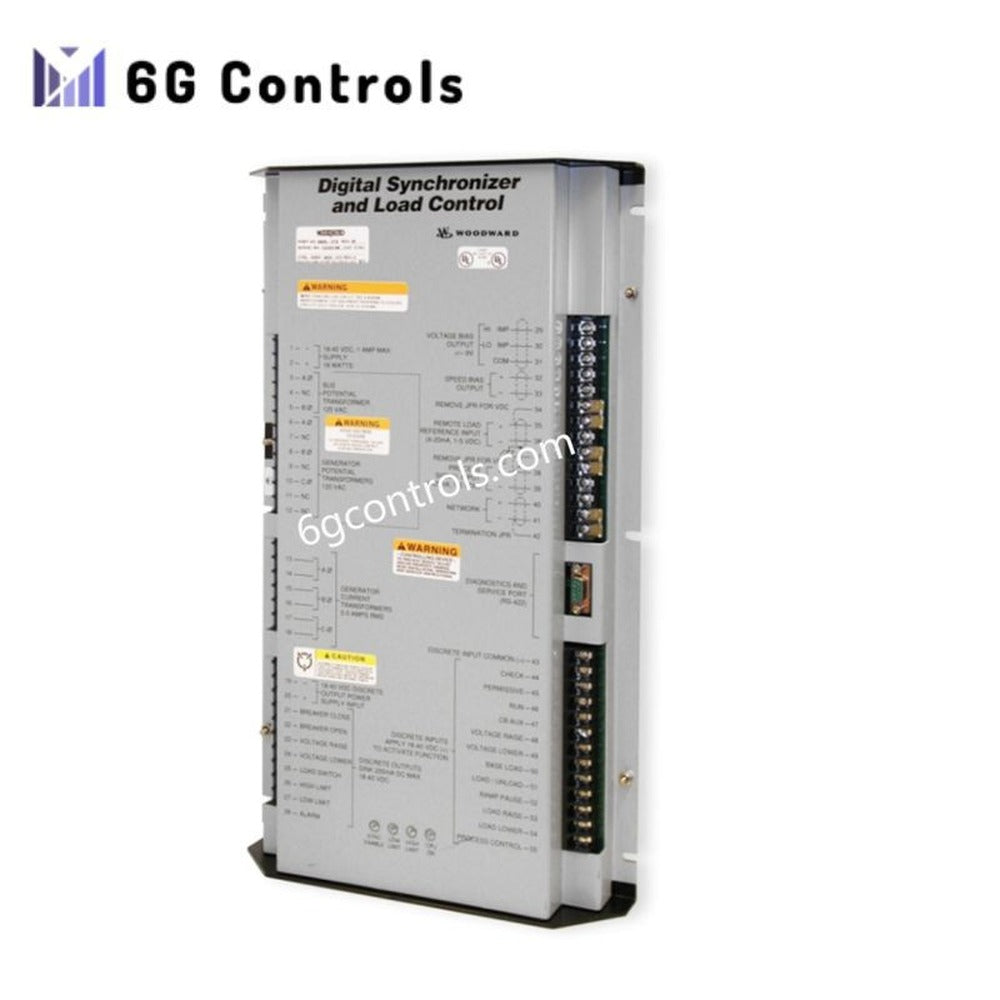

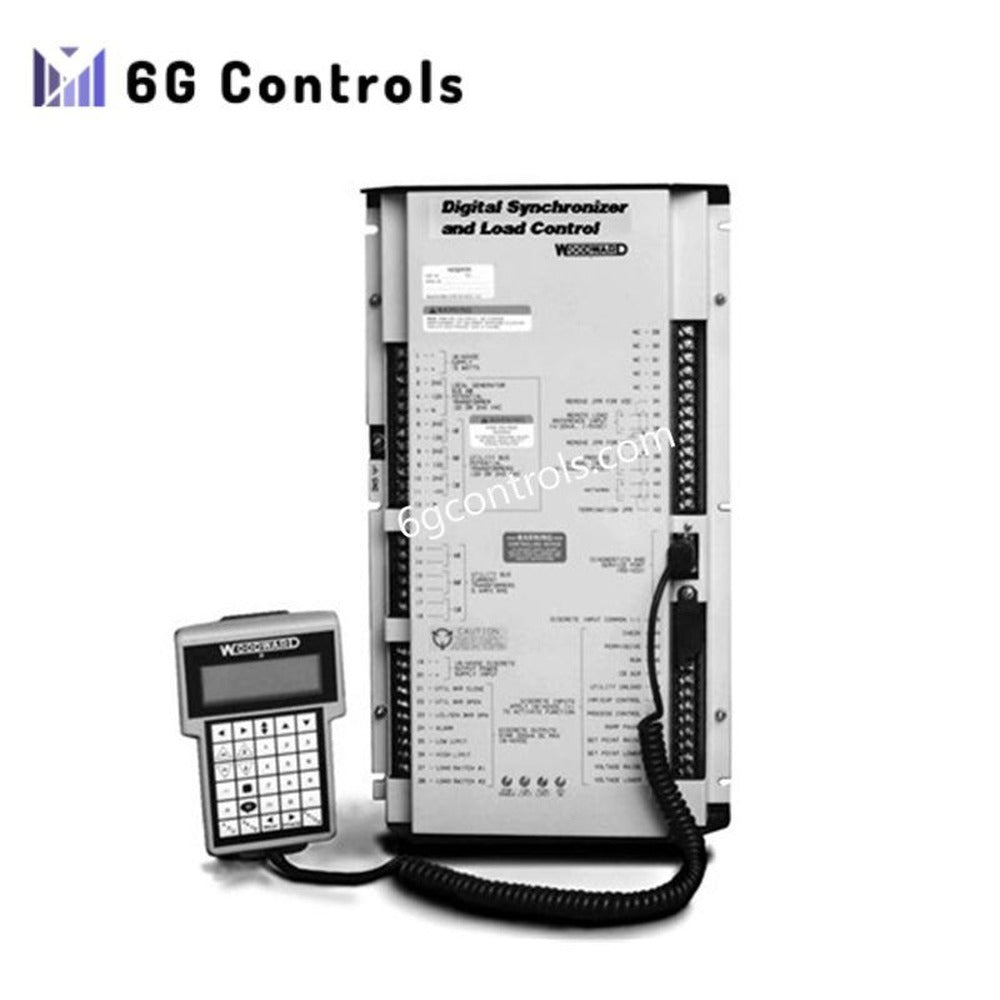

Модуль 9905-708 Модуль цифровой синхронизации и управления нагрузкой Woodward предназначен для точной синхронизации и управления распределением нагрузки в трёхфазных системах генераторов переменного тока. Установленный в панелях управления генераторами, модуль обеспечивает точное определение момента замыкания автоматического выключателя, непрерывно контролируя напряжение, частоту и угол фазы генератора относительно шин.
Будучи частью платформы Woodward DSLC, модуль поддерживает автоматическую параллельную работу генераторов и обеспечивает стабильное распределение активной нагрузки между несколькими генерирующими установками. Контроллер также формирует пропорциональный сигнал нагрузки на основе измерений тока от модуля распределения нагрузки, обеспечивая согласованное управление скоростью и баланс мощности в многогенераторных установках.
Разработанный для электроэнергетических систем, 9905-708 объединяет аналоговые выходы смещения скорости, настраиваемую фильтрацию и функции диагностического мониторинга. Модульная конструкция упрощает интеграцию в панели управления, сохраняя надёжную работу в промышленных системах управления и распределённых электростанциях.
Основные функциональные возможности
Синхронизация генератора
Контроллер DSLC проверяет величину напряжения, совпадение фаз и разность частот перед разрешением замыкания автоматического выключателя. Это обеспечивает безопасное подключение генераторов к шинам под напряжением или к другой генераторной установке.
Параллельная работа и распределение нагрузки
Модуль координирует распределение активной мощности между несколькими генераторными установками. Он формирует сигнал, пропорциональный нагрузке, который позволяет системам управления регуляторами корректировать скорость двигателя и поддерживать сбалансированную электрическую нагрузку между параллельно работающими установками.
Управление смещением скорости
Встроенные аналоговые выходы формируют сигнал смещения скорости 1–5 В постоянного тока, совместимый с распространёнными интерфейсами регуляторов и систем управления скоростью.
Диагностика и кондиционирование сигналов
Встроенные алгоритмы фильтрации повышают стабильность измерений, а встроенная диагностика поддерживает обнаружение неисправностей и эксплуатационный мониторинг в процессе синхронизации и управления нагрузкой.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Производитель | Woodward |
| Модель | 9905-708 |
| Серия продукции | DSLC (цифровой синхронизатор и контроллер нагрузки) |
| Тип продукции | Цифровой синхронизатор и контроллер нагрузки |
| Страна происхождения | Соединённые Штаты Америки |
| Входное напряжение | 120 В переменного тока (конфигурация трансформаторов напряжения Open-Delta) |
| Выход управления скоростью | +0,5 до +4,5 В постоянного тока, аналоговый сигнал ±3 В постоянного тока или PWM в зависимости от конфигурации |
| Выход сигнала нагрузки | Пропорционален реальному току от модуля распределения нагрузки |
| Возможности аналогового ввода | Поддержка многоканального аналогового ввода |
| Типичные типы входных сигналов | Температурные, барометрические, расходомерные и другие технологические сигналы |
| Диапазон тока | ±10 мА до ±250 мА |
| Входное сопротивление | 20 Ом |
| Функции фильтрации | Встроенная цифровая фильтрация |
| Диагностические функции | Обнаружение и мониторинг неисправностей |
Физические характеристики
| Параметр | Значение |
|---|---|
| Конструкция | Модуль в металлическом корпусе |
| Размеры | 461 × 265 × 59 мм |
| Масса | 3,1 кг |
Типичные применения
Модуль 9905-708 Модуль широко используется в системах управления генераторами и управления электроснабжением, где требуются точная синхронизация и сбалансированное распределение нагрузки.
Типичные варианты установки:
• Коммунальные и промышленные электростанции • Резервные и аварийные генераторные системы • Панели судовых энергетических установок • Распределённые энергетические системы • Применения в микросетях с несколькими генераторами
Часто задаваемые вопросы
Какова основная функция модуля DSLC? Контроллер DSLC синхронизирует генераторы с шиной электропитания и управляет распределением активной нагрузки при параллельной работе нескольких генераторов.
Может ли модуль работать с различными системами регулирования скорости? Да. Устройство оснащено настраиваемыми аналоговыми выходами или выходами смещения скорости PWM, совместимыми с широким спектром регуляторов двигателя или систем управления скоростью.
Подходит ли модуль для электростанций с несколькими генераторами? Да. Он специально разработан для координации работы нескольких генераторных установок, работающих параллельно, при сохранении стабильного распределения нагрузки и частоты системы.
