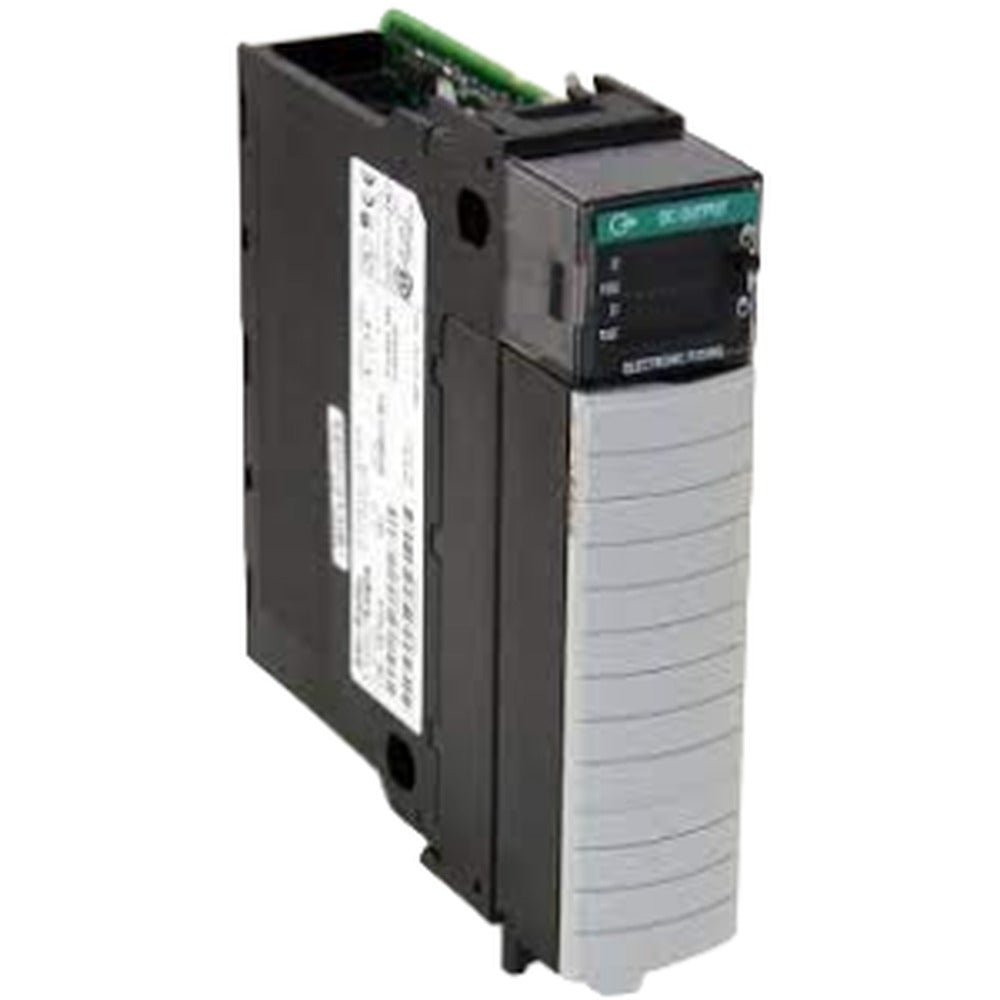

Выходной модуль Allen Bradley 1756-OB8 для систем ControlLogix

Allen Bradley 1756-OB8 — модуль выходов с подачей тока 24 В постоянного тока, 2 А, предназначенный для использования с ПЛК семейства ControlLogix. Он имеет восемь дискретных выходов, которые можно использовать для управления различными устройствами, такими как двигатели, соленоиды и реле.

Характеристики

• 8 дискретных выходов
• Выход с подачей тока 24 В постоянного тока, 2 А
• Резистивные, индуктивные и ёмкостные нагрузки
• Светодиодные индикаторы для каждого выхода
• Разъёмы с винтовыми клеммами
• Монтаж на DIN-рейку

Применения

Allen Bradley 1756-OB8 можно использовать в различных областях, например:

• Управление машинами
• Управление технологическими процессами
• Автоматизация зданий
• Сбор данных
• Испытания и измерения

Технические характеристики

Allen Bradley 1756-OB8 — модуль цифровых выходов с восемью индивидуально изолированными выходами. Ниже приведены некоторые основные характеристики этого продукта:

Спецификация	Значение
Ток в объединительной плате	800 мА при 5 В постоянного тока, 3 мА при 24 В постоянного тока
Диапазон рабочего напряжения	10–31,2 В постоянного тока
Номинальное выходное напряжение	24 В постоянного тока
Диапазон выходного напряжения	10–31,2 В постоянного тока
Максимальный выходной ток на канал	2A
Суммарный выходной ток модуля	8A
Пусковой ток на канал	5 А в течение 10 мс
Ток утечки выхода в выключенном состоянии	максимум 1 мА при 24 В постоянного тока
Падение напряжения на выходе во включённом состоянии	максимум 1 В при 2 А
Время отклика	максимум 0,3 мс при переходе из включённого состояния в выключенное, максимум 0,8 мс при переходе из выключенного состояния во включённое
Напряжение изоляции	50 В постоянного тока длительно, 710 В пик
Диапазон рабочих температур	от 0°C до 60°C (от 32°F до 140°F)
Диапазон температур хранения	от -40°C до 85°C (от -40°F до 185°F)
Устойчивость к ударам	30g в рабочем состоянии, 50g в нерабочем состоянии
Устойчивость к вибрации	2g в рабочем состоянии, 5g в нерабочем состоянии

Allen Bradley 1756-OB8 — высокопроизводительный модуль цифровых выходов, идеально подходящий для широкого спектра промышленных применений. Благодаря индивидуально изолированным выходам и высокому выходному току на канал он может использоваться для управления различными устройствами. Быстрое время отклика, низкое падение напряжения во включённом состоянии и высокое напряжение изоляции делают его надёжным и эффективным выбором для любого проекта автоматизации. Прочная конструкция и устойчивость к ударам и вибрации позволяют ему выдерживать суровые промышленные условия. В целом 1756-OB8 — мощное и универсальное решение для управления цифровыми выходами.

Гарантия

На Allen Bradley 1756-OB8 предоставляется пятилетняя гарантия.

Заключение

Allen Bradley 1756-OB8 — универсальный и надёжный модуль выходов, хорошо подходящий для различных промышленных применений. Он прост в установке и использовании, а также имеет пятилетнюю гарантию.
