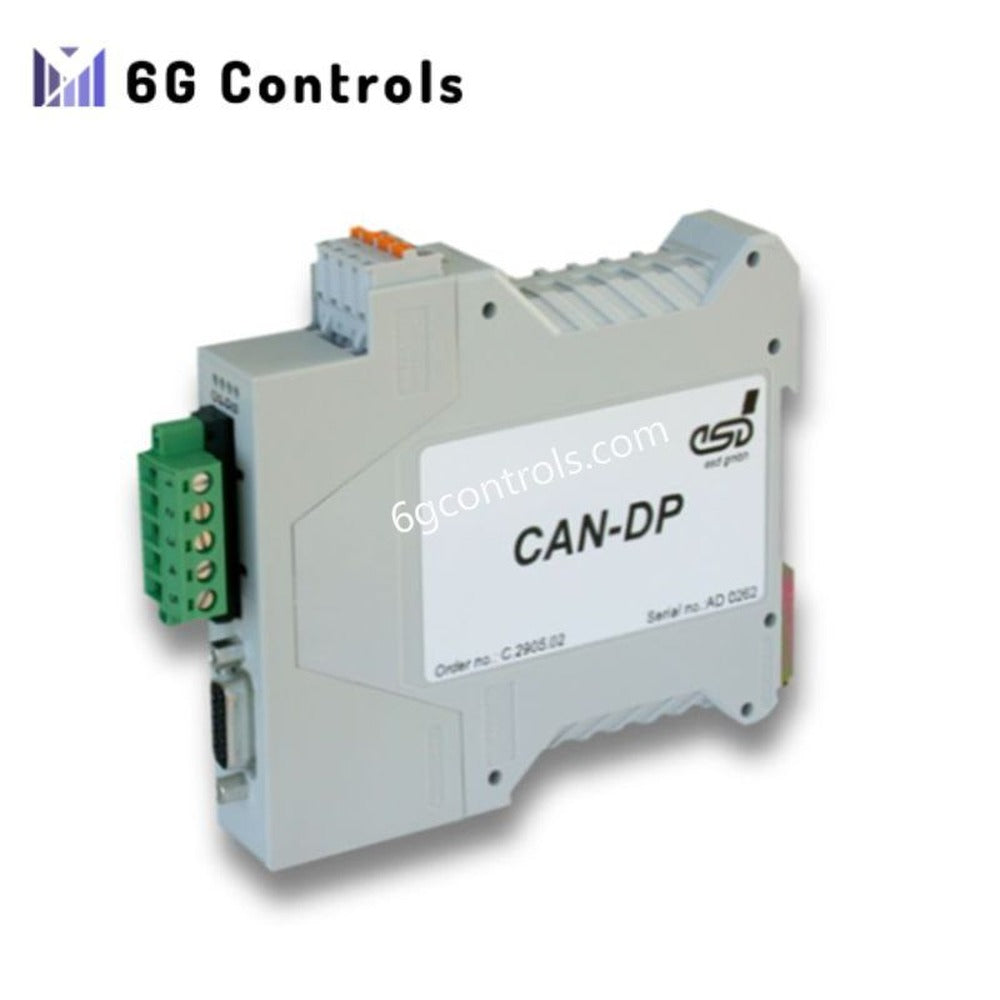

Интеграционный модуль ESD CAN-DP Gateway PROFIBUS-DP–CAN

Описание продукта

Шлюз ESD CAN-DP обеспечивает беспрепятственный обмен данными между сетями PROFIBUS-DP и системами на базе шины CAN. Он работает как ведомое устройство PROFIBUS-DP, предоставляя прозрачный интерфейс к сетям CAN Layer 2 или CANopen®. Такая конструкция позволяет промышленным контроллерам, например ПЛК Siemens SIMATIC S7, эффективно обмениваться данными непосредственно с модулями на базе CAN.

Благодаря объёму технологических данных до 300 байт шлюз обеспечивает гибкое распределение входных и выходных данных. Кроме того, он поддерживает 11- и 29-битные идентификаторы CAN и не ограничивает количество подключённых узлов CAN. Возможность замены по принципу plug-and-play упрощает техническое обслуживание и сокращает время простоя системы.

Устройство легко интегрируется в промышленные системы автоматизации и поддерживает стандартные инструменты конфигурации PROFIBUS для быстрого ввода в эксплуатацию. Монтаж на DIN-рейку и надёжный источник питания 24 В постоянного тока обеспечивают стабильную и надёжную работу в стандартных промышленных условиях.

​Основные характеристики

• Беспрепятственная интеграция сетей PROFIBUS-DP и CAN
• Поддержка протоколов CAN Layer 2 и CANopen®
• До 300 байт технологических данных с гибким распределением
• Поддержка 11- и 29-битных идентификаторов CAN
• Замена по принципу plug-and-play упрощает техническое обслуживание системы
• Совместимость с Siemens SIMATIC S7-300 / S7-400 и другими ведущими устройствами PROFIBUS-DP
• Простая настройка с помощью стандартных инструментов PROFIBUS
• Монтаж на DIN-рейку и промышленный источник питания 24 В постоянного тока

Технические характеристики

• Функция: шлюз от ведомого устройства PROFIBUS-DP к CAN
• Объём технологических данных: до 300 байт (например, 244 байта входных данных + 56 байт выходных данных)
• Поддерживаемые протоколы CAN: CAN Layer 2, CANopen®
• Поддержка идентификаторов CAN: 11- и 29-битные идентификаторы
• Конфигурация: стандартные инструменты PROFIBUS; конфигурация во время работы через ПЛК
• Совместимость: Siemens SIMATIC S7-300 / S7-400 и другие ведущие устройства PROFIBUS-DP
• Установка: монтаж на DIN-рейку
• Замена: совместимость по принципу plug-and-play
• Микроконтроллер: высокопроизводительный 16- или 32-разрядный процессор
• Интерфейс Profibus: RS-485, до 12 Мбит/с, 9-контактный разъём D-SUB, гнездо
• Интерфейс CAN: ISO 11898-2, до 1 Мбит/с, 9-контактный разъём D-SUB, штекер
• Входные/выходные данные: до 244 байт циклических данных в каждом направлении
• Напряжение питания: 24 В постоянного тока (±20%)
• Потребляемый ток: обычно 150 мА
• Рабочая температура: от 0°C до +50°C
• Модель-преемник: CAN-DP/2 (современные компоненты, расширенные функции)

Типичные области применения

• Подключение ПЛК Siemens к устройствам на базе CAN в системах промышленной автоматизации
• Интеграция сетей PROFIBUS-DP и CANopen® для управления всей системой
• Обмен данными между периферийными устройствами и центральными контроллерами
• Интеграция промышленных систем в автоматизации производства и управлении технологическими процессами

Часто задаваемые вопросы

В: Требуется ли для конфигурации ESD CAN-DP специальное программное обеспечение? О: Нет, устройство работает со стандартными инструментами конфигурации PROFIBUS и поддерживает настройку ПЛК во время работы.

В: Какие протоколы CAN поддерживаются? О: Шлюз поддерживает протоколы CAN Layer 2 и CANopen®.

В: Какой объём технологических данных может обрабатывать устройство? О: Оно поддерживает до 300 байт, гибко распределяемых между входными и выходными данными.

В: Можно ли заменить им старый шлюз без повторной конфигурации? О: Да, устройство полностью совместимо по принципу plug-and-play со стандартными системами PROFIBUS-DP.

В: Какой диапазон рабочих температур оно поддерживает? О: Устройство надёжно работает при температуре от 0°C до +50°C.
