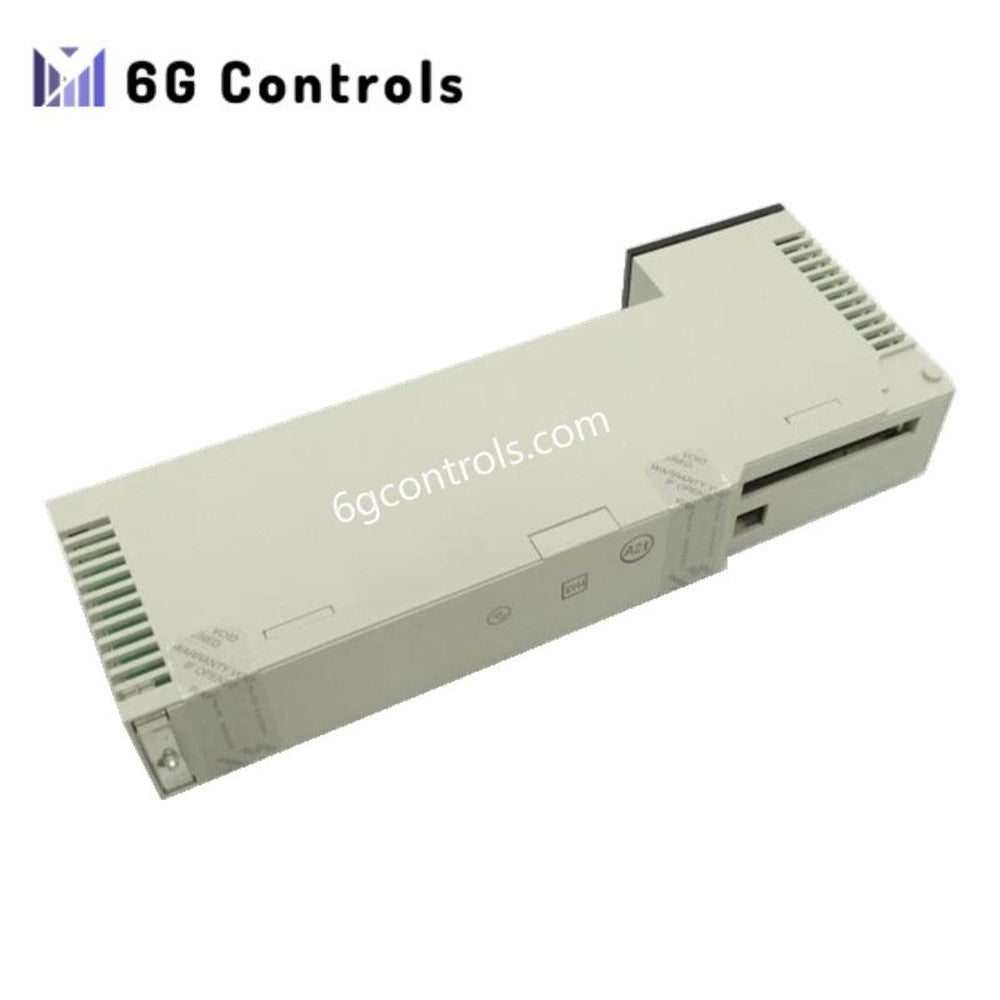

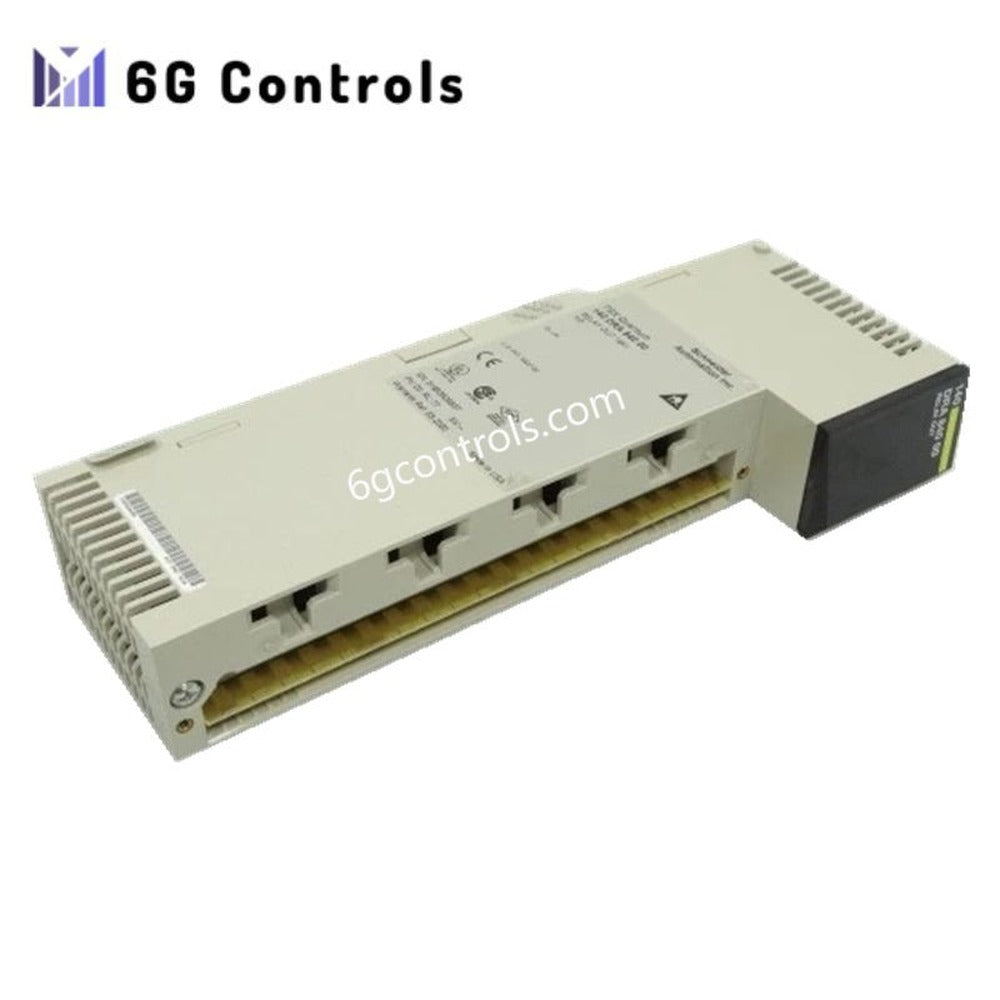

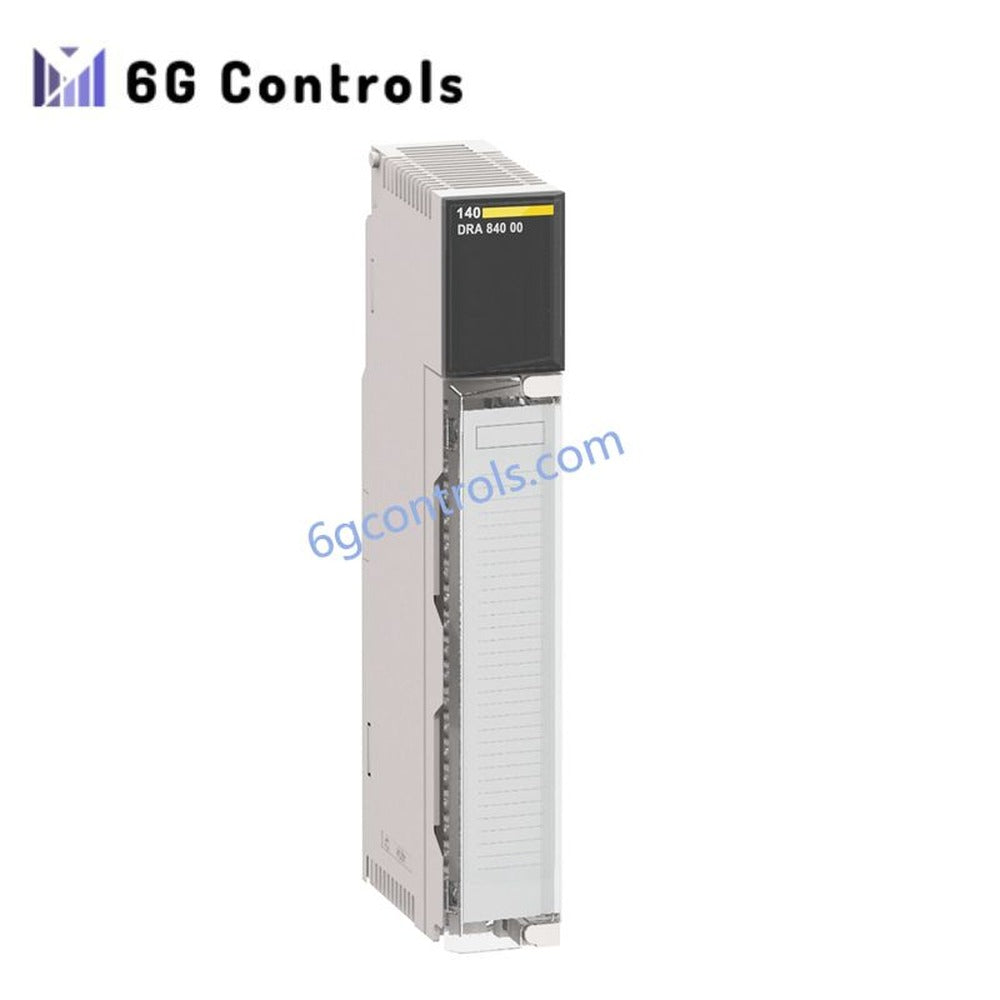

Schneider Electric 140DRA84000 релейный модуль вывода Quantum

13 в наличии

Manufacturer: Schneider
Product No.: 140DRA84000
Country of origin: Франция
Product Type: Релейный модуль вывода Quantum
Condition: Совершенно новый
Payment: T/T, Western Union
Weight: 0.45 kg
Dimensions: 110 × 55 × 90 mm
Shipping port: Сямэнь
Warranty: 12 месяцев

Описание
Reviews
Доставка и оплата

Описание изделия

Schneider Electric 140DRA84000 представляет собой модуль дискретных релейных выходов, разработанный для платформы ПЛК Modicon Quantum. Этот модуль стандартного формата оснащён 16 изолированными релейными выходными каналами, каждый из которых выполнен с одним нормально разомкнутым (NO) контактом для надёжной коммутации нагрузок переменного и постоянного тока в системах промышленной автоматизации.

Разработанный для систем управления со смешанным напряжением, 140DRA84000 поддерживает диапазоны выходного напряжения 20–250 В переменного тока и 5–150 В постоянного тока, что позволяет подключать реле, контакторы, устройства управления, сигнализацию и электромеханические нагрузки. Модуль сочетает высокую электрическую износостойкость со встроенным подавлением перенапряжений, что делает его подходящим для промышленных сред с непрерывным режимом работы.

Каждый выходной канал использует релейные контакты формы A и оснащён индикацией состояния с помощью специальных светодиодов на передней панели. Модуль также оснащён усиленной развязкой между каналами и шиной объединительной платы, что повышает эксплуатационную безопасность и снижает электрические помехи в шкафах управления.

Schneider Electric прекратила выпуск 140DRA84000 релейный модуль в январе 2023 года. Ожидается, что долгосрочная сервисная поддержка будет предоставляться до декабря 2030 года. Официально рекомендованная замена — модуль релейных выходов Modicon X80 BMXDRA0815.

Технические характеристики

Параметр	Спецификация
Производитель	Schneider Electric
Номер модели	140DRA84000
Серия изделия	Modicon Quantum
Тип изделия	Модуль дискретных релейных выходов
Выходные каналы	16 релейных выходов
Конфигурация контактов	1 нормально разомкнутый контакт на канал
Тип контакта	Форма A
Диапазон выходного напряжения	20–250 В переменного тока
Диапазон выходного напряжения постоянного тока	30–150 В постоянного тока / 5–30 В постоянного тока
Требование к адресации	1 выходное слово
Максимальная активная нагрузка	2 А при 250 В переменного/постоянного тока
Максимальная нагрузка двигателя	1 А, 1/8 л. с.
Допустимая нагрузка с лампами накаливания	1 А
Импульсный ток ёмкостной нагрузки	10 А в течение 10 мс
Коммутационная способность	500 ВА, активная нагрузка
Время отклика при выключении-включении	10 мс
Время отклика при включении-выключении	20 мс
Минимальный ток нагрузки	50 мА
Механический срок службы	10 миллионов операций
Электрическая износостойкость	До 200 000 циклов
Защита от перенапряжения	Внутренний варистор, 275 В
Развязка между каналами	1780 В RMS
Гальваническая развязка между шиной и каналом	1780 В (действующее значение переменного тока) / 2500 В постоянного тока
Потребляемый ток шины	1100 мА
Рассеиваемая мощность	5,5 Вт + вклад нагрузки
Индикаторы диагностики	Светодиод активности, светодиод неисправности, 16 светодиодов выходов
Рабочая температура	0°C до 60°C
Температура хранения	-40°C до 85°C
Класс влажности	95%, без конденсации
Максимальная рабочая высота	5000 m
Формат монтажа	Стандартный модуль стойки Quantum
Масса нетто	0,45 кг
Стандарты соответствия	UL 508, CSA C22.2 No.142
Сертификаты	CE, FM Class 1 Div 2, ABS, GOST, C-Tick

Эксплуатационные характеристики

16 дискретных релейных выходов для коммутации переменного/постоянного тока
Конфигурация нормально разомкнутых контактов Form A
Совместимость с объединительными платами Modicon Quantum
Встроенная варисторная защита от скачков напряжения
Высокая долговечность реле для циклических промышленных операций
Светодиодная диагностика активности каналов и состояния модуля
Подходит для резистивных, индуктивных нагрузок и нагрузок пилотного режима
Стандартный корпус Quantum для простой установки в стойку

Типичные промышленные применения

Расширение релейных выходов ПЛК
Системы управления технологическими процессами
Интерфейсное подключение пускателей двигателей
Системы сигнализации и оповещения
Автоматизация промышленных панелей
Системы управления HVAC
Водоочистные сооружения
Упаковочное и конвейерное оборудование

Часто задаваемые вопросы

Какие типы выходов используются в 140DRA84000?

В модуле используются электромеханические релейные выходы с нормально разомкнутыми контактами Form A.

Может ли модуль переключать нагрузки как переменного, так и постоянного тока?

Да. Модуль поддерживает нагрузки переменного тока до 250 В и нагрузки постоянного тока до 150 В в зависимости от требований к току применения.

Включено ли подавление импульсных перенапряжений?

Да. Встроенная защита от перенапряжения на основе варистора снижает нагрузку на контакты реле, вызванную переходными скачками напряжения.

Производится ли ещё 140DRA84000?

Нет. Schneider Electric сняла эту модель с производства в 2023 году, хотя служба поддержки доступна до 2030 года.
