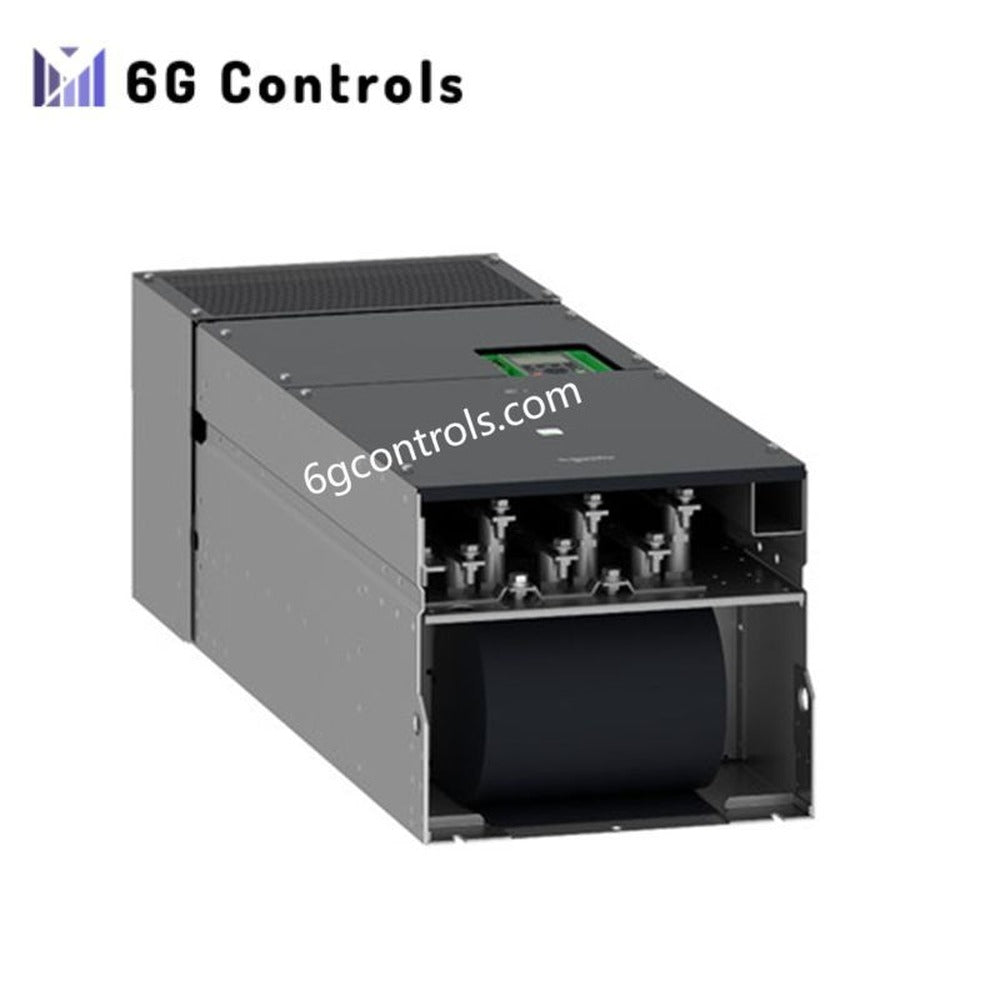

Schneider Electric ATV930C22N4 Altivar Process ATV900 частотный преобразователь

14 в наличии

Manufacturer: Schneider
Product No.: ATV930C22N4
Country of origin: Франция
Product Type: Altivar Process ATV900 частотный преобразователь
Condition: Совершенно новый
Payment: T/T, Western Union
Weight: 172.0 kg
Dimensions: 440 mm x 1195 mm x 380 mm
Shipping port: Сямэнь
Warranty: 12 месяцев

Описание
Reviews
Доставка и оплата

Преобразователь частоты Schneider Electric ATV930C22N4 Altivar Process ATV900

Schneider Electric ATV930C22N4, также обозначаемый в каталогах как преобразователь частоты ATV930, представляет собой специализированный аппаратный компонент для регулирования скорости трёхфазных асинхронных и синхронных двигателей в сетях управления промышленными процессами.

Технические характеристики

Параметр	Характеристика
Модель	ATV930C22N4
Бренд	Schneider Electric
Страна происхождения	Франция
Масса	172 кг
Габариты	440 мм x 1195 мм x 380 мм
Рабочая температура	от -10 до 40 °C (без снижения номинальных характеристик), до 60 °C (со снижением номинальных характеристик)
Потребляемая мощность	5030 W (принудительная конвекция при 380 V, 2,5 кГц)
Номинальное напряжение питания	от 380 до 480 VAC (-15% до +10%), 3-фазное
Номинальная мощность двигателя	220 кВт (нормальный режим) / 160 кВт (тяжёлый режим)
Длительный выходной ток	427 A при 2,5 кГц (нормальный режим) / 302 A при 2,5 кГц (тяжёлый режим)
Максимальный переходный ток	512 A в течение 60 с (нормальный режим) / 453 A в течение 60 с (тяжёлый режим)
Диапазон выходной частоты	от 0,1 до 599 Гц
Частота коммутации	от 1 до 8 кГц (номинальная — 2,5 кГц)
Степень защиты IP	IP00 (UL Type 1)
Встроенные протоколы	Modbus TCP, EtherNet/IP, последовательный Modbus RS-485
Функции безопасности	STO (безопасное отключение момента), SS1, SLS, SBC/SBT

Подключение к детерминированной промышленной сети и плотность ввода-вывода

Объединительная плата ATV930C22N4 оснащена двумя Ethernet-портами RJ45, поддерживающими детерминированные протоколы EtherNet/IP и Modbus TCP при полнодуплексной передаче данных со скоростью 10/100 Мбит/с. Преобразователь поддерживает устанавливаемые в слоты интерфейсы расширения (слоты A, B и C) для масштабирования количества цифровых и аналоговых каналов ввода-вывода, а также специализированные платы обратной связи энкодера (цифровые 5/12 V, аналоговые или для резольвера). Специализированные дискретные входы двойного безопасного отключения момента (STOA/STOB), работающие при напряжении 24 VDC, обеспечивают безопасное аппаратное выполнение функций уровня SIL3 / PL e непосредственно на силовой ступени преобразователя без внешних изолирующих контакторов.

Часто задаваемые вопросы

В: Каковы ограничения по сечению проводников силовых клемм со стороны сети и двигателя?

О: Силовые соединения со стороны сети, выхода на двигатель и шины постоянного тока используют винтовые клеммы, рассчитанные на подключение двух проводников сечением до 2 x 150 мм2 (2 x 350 kcmil).

В: Какова требуемая ориентация при монтаже и объём воздушного потока для отвода тепла?

О: Устройство необходимо устанавливать вертикально с отклонением не более +/- 10° на плоской поверхности. Встроенная система охлаждения с принудительной конвекцией требует беспрепятственного воздушного потока объёмом не менее 860 м3/ч.

В: Каковы пороговые значения напряжения логических состояний встроенных цифровых входов для подключения к PLC?

О: Для положительной логики (источник) логическому состоянию 0 соответствует напряжение < 5 VDC, а логическому состоянию 1 — > 11 VDC при входном сопротивлении 3,5 кОм.
