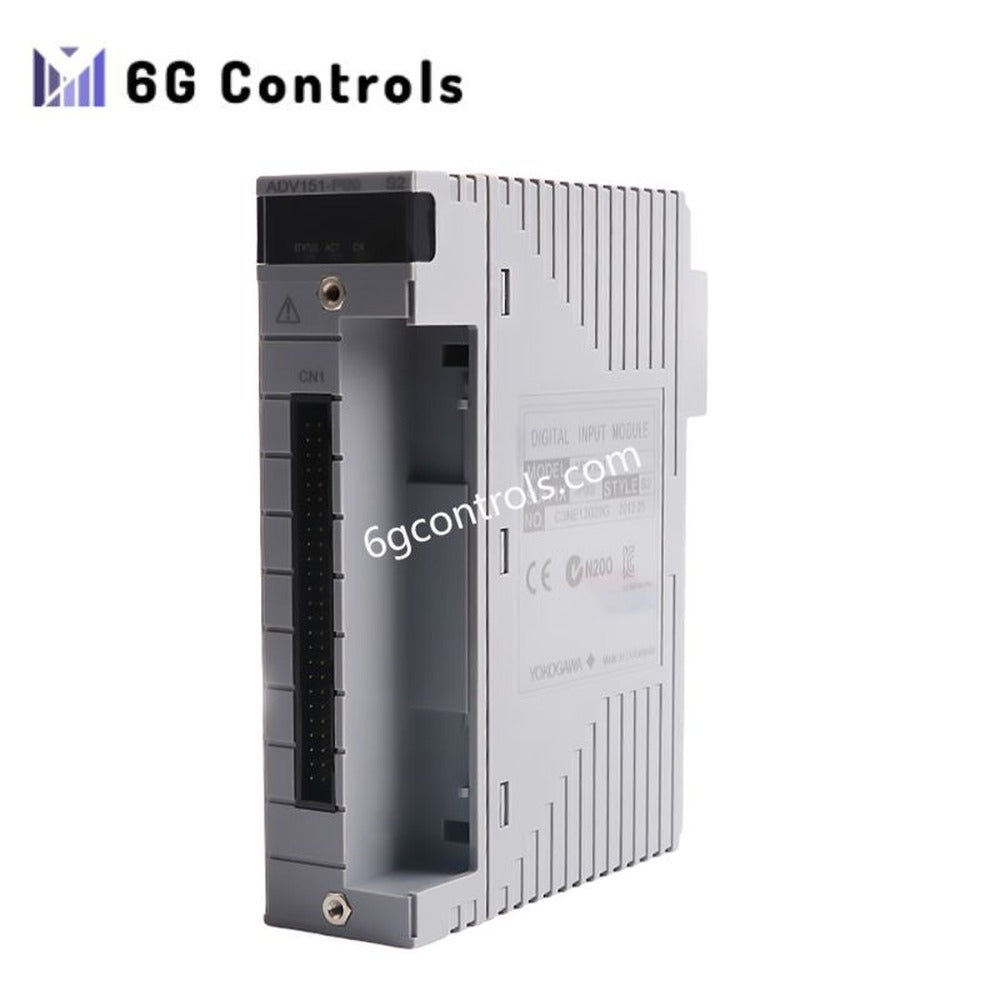

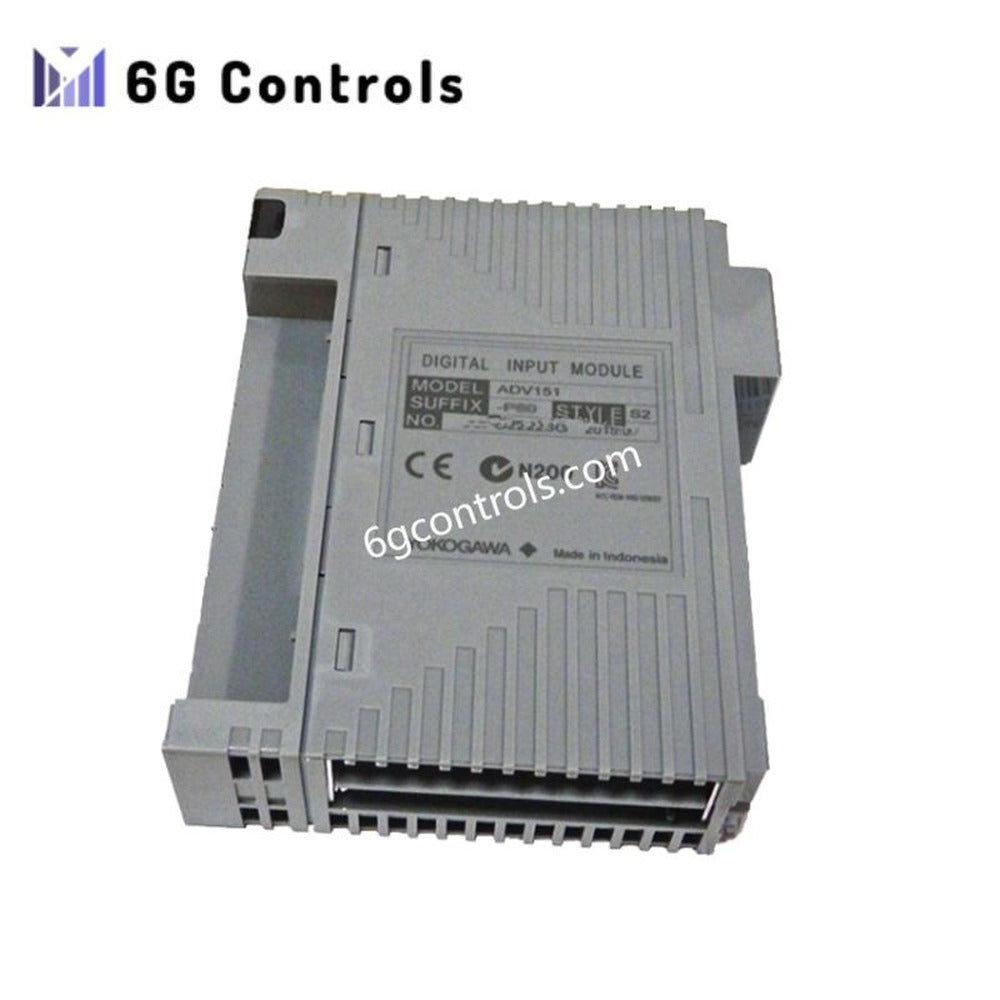

Yokogawa ADV151-E63/D5A00 32-канальный изолированный модуль цифрового ввода

Описание продукта

Цифровой модуль ввода ADV151-E63/D5A00 от Yokogawa разработан для надежного высокоплотного сбора дискретных полевых сигналов в архитектуре FIO (Field Input/Output). Модуль предназначен для бесшовного развертывания в распределенных системах управления CENTUM VP и CS 3000, обрабатывает сигналы постоянного тока 24 В типа ВКЛ./ВЫКЛ. от широкого спектра промышленных устройств, обеспечивая при этом надежную электрическую изоляцию и стабильность системы.

Благодаря 32 изолированным входным каналам в компактном корпусе модуль хорошо подходит для приложений, требующих высокой концентрации сигналов, детерминированного отклика и длительной эксплуатационной надежности. Поддержка резервированных конфигураций системы и функций регистрации событий делает его подходящим для критически важных и ответственных систем управления.

Совместимость и интеграция с системой

Модуль ADV151-E63/D5A00 является частью платформы FIO компании Yokogawa и напрямую подключается к узлам FIO, используемым в системах CENTUM VP и CS 3000. Он поддерживает резервированные архитектуры систем ввода-вывода при использовании совместимых базовых блоков и станций управления, повышая доступность системы и отказоустойчивость.

Технические характеристики

• Модель: ADV151-E63/D5A00
• Производитель: Yokogawa Electric Corporation
• Тип входов: цифровые (дискретные)
• Количество каналов: 32
• Номинальное входное напряжение: 24 В пост. тока
• Диапазон логического уровня ВКЛ.: прибл. от 18 до 26,4 В пост. тока
• Напряжение логического уровня ВЫКЛ.: 5 В пост. тока или ниже
• Режим входа: выбор Sink / Source (зависит от системы)
• Изоляция каналов: индивидуальная изоляция каналов
• Функции регистрации событий: высокоскоростное обнаружение входных сигналов с фиксацией времени события (SOE, зависит от системы)
• Поддержка резервирования: да, для резервированных конфигураций FIO
• Монтаж: слот модуля FIO
• Размеры: 107,5 × 130 × 32,8 мм
• Масса: 0,3 кг

Основные функциональные характеристики

• Высокая плотность каналов уменьшает занимаемое в шкафу пространство и сложность проводки
• Изолированные входы повышают помехоустойчивость и защищают электронные компоненты системы управления
• Подходит для быстрых изменений сигналов и регистрации событий
• Предназначен для непрерывной работы в промышленных системах управления
• Совместим с резервированными архитектурами электропитания и связи

Типичные применения

• Контроль состояния концевых выключателей и датчиков приближения
• Сбор входных сигналов кнопок и переключателей
• Получение сигналов обратной связи от реле и контакторов полевого оборудования
• Сбор дискретных сигналов на технологических предприятиях, объектах коммунальной инфраструктуры и энергетических объектах

Часто задаваемые вопросы

В: Можно ли использовать этот модуль в нерезервированных системах? О: Да. Хотя ADV151-E63/D5A00 поддерживает резервированные конфигурации, он также может работать в стандартных односистемных установках FIO.

В: Изолированы ли 32 канала индивидуально или группой? О: Входы имеют электрическую изоляцию для повышения помехоустойчивости и защиты системы; фактическая структура изоляции соответствует стандартам проектирования FIO компании Yokogawa.

В: Совместим ли этот модуль с устаревшими системами CS 3000? О: Да. Он предназначен для использования с платформами CENTUM VP и CS 3000 при установке в соответствующую архитектуру FIO.
