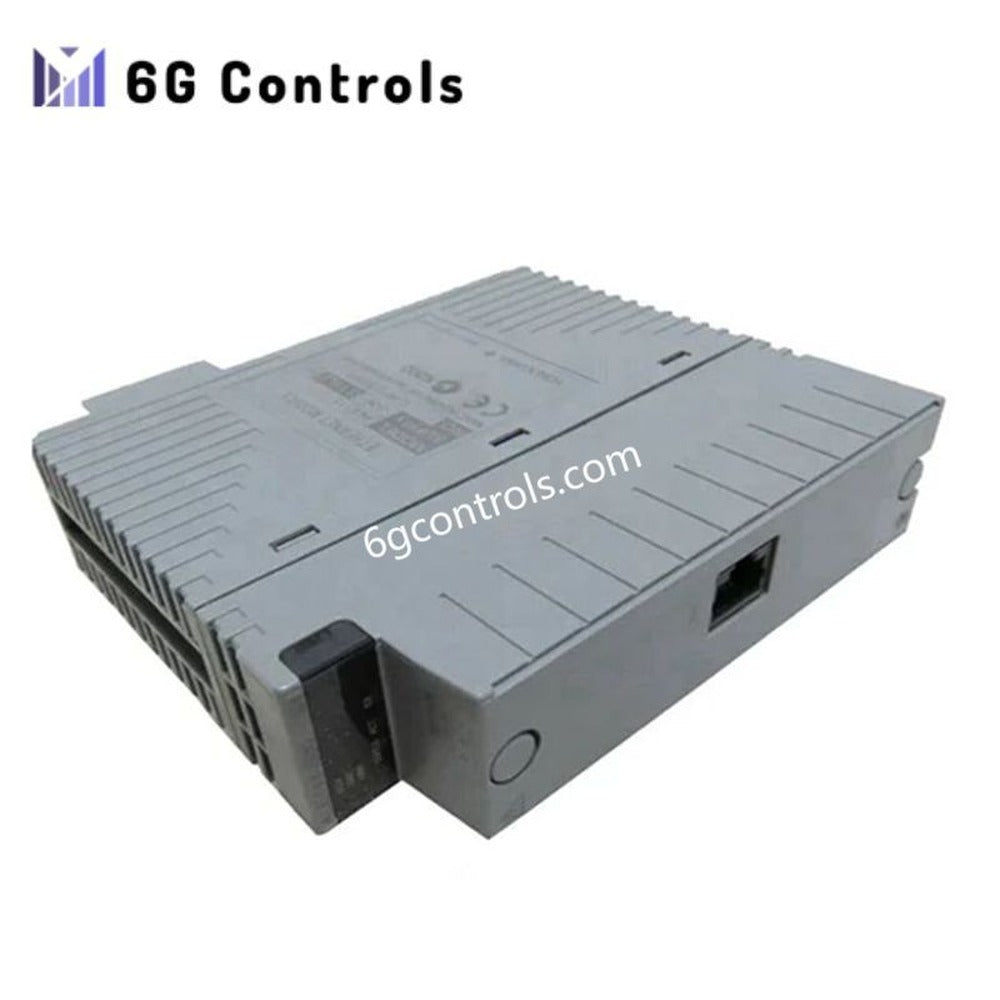

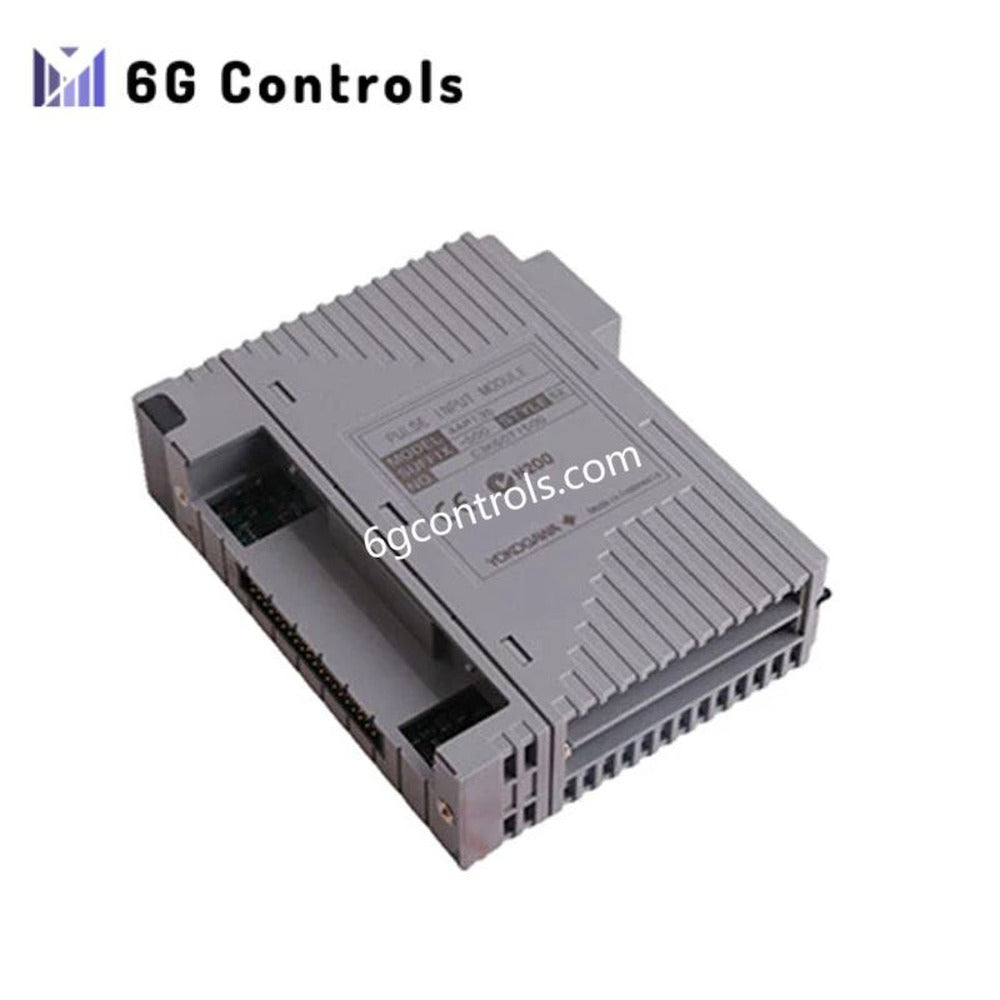

Yokogawa ADV151-E63/D6A00 32-канальный изолированный модуль цифрового ввода

Обзор

ADV151-E63/D6A00 — это высокоплотный модуль дискретных входов, разработанный Yokogawa для платформы ввода-вывода Field Input/Output (FIO). Он предназначен для надежного приема дискретных сигналов 24 В постоянного тока от полевых устройств и их передачи в распределенные системы управления Yokogawa с высокой точностью и детерминированностью. Модуль оптимизирован для использования в средах CENTUM VP и CS 3000, где критически важны резервирование, быстрое обнаружение сигналов и возможность отслеживания событий.

Благодаря изолированной схеме входов и компактным механическим размерам этот модуль обеспечивает стабильную работу в промышленных условиях с высоким уровнем электрических помех, одновременно минимизируя занимаемое пространство в шкафу управления.

Функциональные характеристики

ADV151-E63/D6A00 принимает сигналы состояния ВКЛ./ВЫКЛ. от широкого спектра устройств с сухими контактами и устройств с управлением напряжением, включая концевые выключатели, датчики приближения, кнопки и промежуточные реле. Каждый канал имеет электрическую изоляцию, предотвращающую образование контуров заземления и снижающую влияние внешних помех.

Встроенная поддержка конфигураций с двойным резервированием позволяет использовать модуль в системах высокой доступности без создания единой точки отказа. Кроме того, высокоскоростное сканирование входов обеспечивает точную регистрацию последовательности событий, поддерживая анализ после событий и эксплуатационную диагностику.

Технические характеристики

• Входные каналы: 32 дискретных входа
• Тип входного сигнала: 24 В постоянного тока, совместимость с конфигурациями с источником или стоком тока
• Логический уровень ВКЛ.: от 18 до 26,4 В постоянного тока
• Логический уровень ВЫКЛ.: 5,0 В постоянного тока или ниже
• Изоляция каналов: индивидуальная изоляция входов
• Быстродействие: высокоскоростное обнаружение, подходящее для приложений SOE
• Обработка событий: система поддерживает регистрацию временных меток последовательности событий
• Резервирование: совместимость с резервированными конфигурациями системы FIO
• ​Размеры: 107,5 мм × 130 мм × 32,8 мм
• Масса: 0,30 кг

Совместимость с системой

ADV151-E63/D6A00 полностью совместим с архитектурой FIO Yokogawa и легко интегрируется с распределенными системами управления CENTUM VP и CS 3000. Настройка, диагностика и обработка событий выполняются с помощью стандартных инженерных инструментов Yokogawa, что обеспечивает согласованную поддержку на протяжении всего жизненного цикла.

Типичные области применения

• Непрерывные технологические установки, требующие надежного мониторинга состояния
• Электростанции и коммунальные объекты с повышенными требованиями к доступности
• Нефтяные, газовые и нефтехимические объекты, использующие резервированные архитектуры DCS
• Производственные системы, в которых для анализа неисправностей требуется точная последовательность событий

Часто задаваемые вопросы

Какие типы полевых устройств можно подключать к этому модулю?

Модуль поддерживает дискретные устройства на 24 В постоянного тока, такие как механические выключатели, контакты реле, датчики приближения и кнопки на панели управления.

Поддерживает ли модуль резервированные конфигурации системы?

Да. ADV151-E63/D6A00 предназначен для использования в резервированных конфигурациях FIO в системах DCS Yokogawa.

Предусмотрена ли электрическая изоляция для каждого канала?

Каждый входной канал изолирован, что повышает помехоустойчивость и защищает систему управления от внешних электрических помех.
