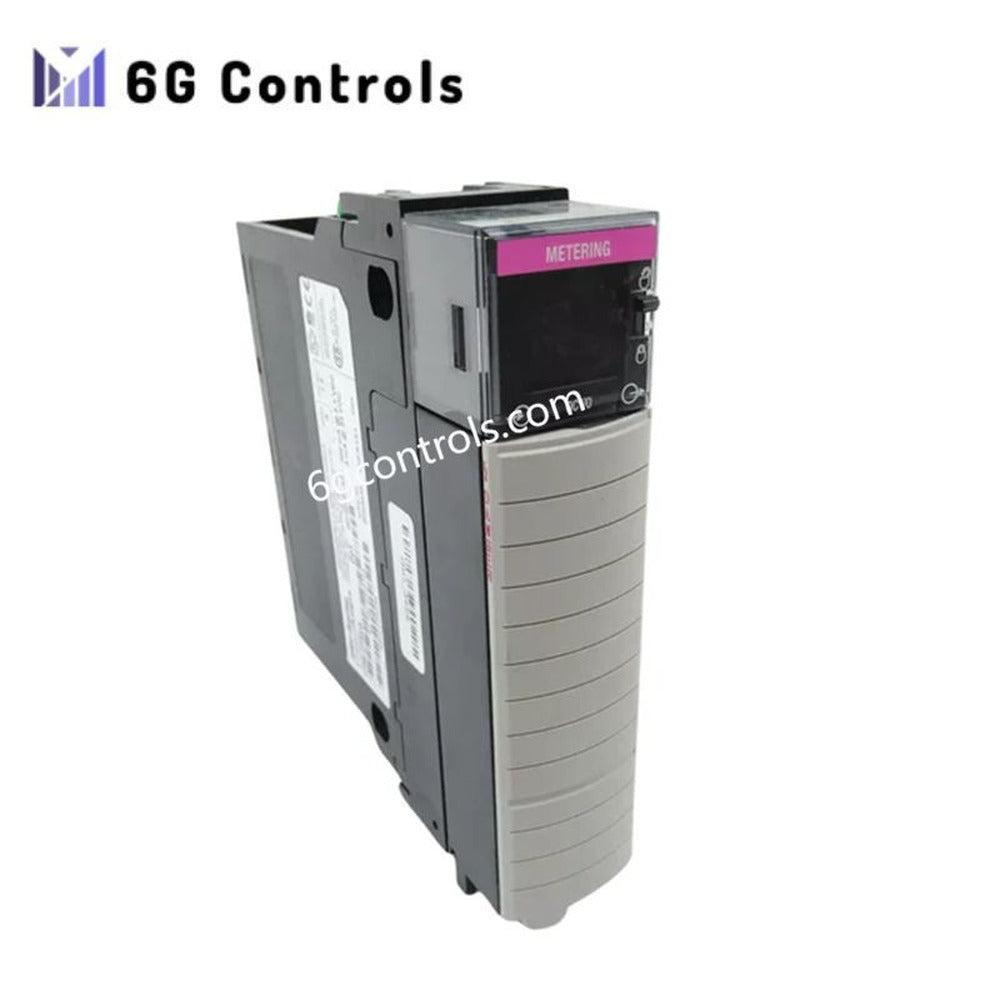

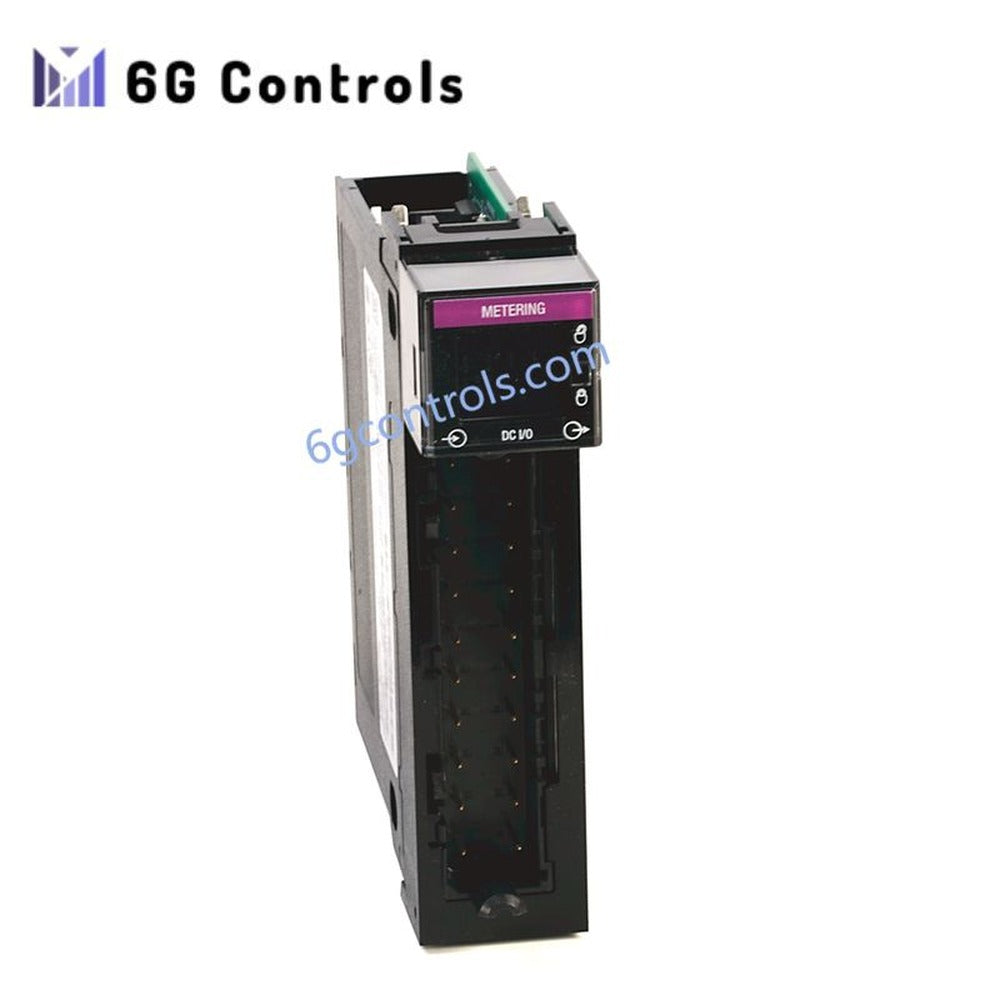

Allen Bradley 1756-CFM ControlLogix konfigurabilni modul merača protoka

Opis proizvoda

Allen‑Bradley 1756‑CFM je visokoperformansni ControlLogix konfigurabilni modul za merač protoka, namenjen svestranim primenama u industrijskoj automatizaciji. Obezbeđuje dva potpuno konfigurabilna kanala koji mogu funkcionisati kao ulazi ili izlazi, uz podršku za visokofrekventno merenje i brojanje impulsa. Pored toga, njegov fleksibilni dizajn omogućava integraciju sa sistemima za merenje broja obrtaja, totalizaciju i nadzor protoka. Modul podržava RIUP (uklanjanje i umetanje pod napajanjem), čime se obezbeđuje minimalan zastoj sistema tokom održavanja ili nadogradnje. Takođe, pojačana izolacija i izolacija kanala od kanala garantuju pouzdan rad u zahtevnim industrijskim okruženjima.

Ovaj modul zahteva vlasnički kontroler serije Allen‑Bradley Logix 5550 za pravilan rad i može se povezati direktno ili u režimu samo za slušanje radi nadzora sistema. Dizajn otvorenog kućišta i uklonjivi priključni blokovi omogućavaju praktične opcije za instalaciju i ožičavanje. Za industrijske inženjere kojima je potrebno precizno merenje protoka u kombinaciji sa robusnom integracijom sistema, modul 1756‑CFM pruža i preciznost i operativnu fleksibilnost.

​Ključne karakteristike

• Dva nezavisna kanala mogu se konfigurisati kao ulaz ili izlaz za svestranu primenu
• Podržava visokofrekventne aplikacije, brojanje impulsa i totalizaciju
• Izolacija kanala od kanala i pojačana izolacija obezbeđuju bezbednost i pouzdanost
• Podržava RIUP za minimalan zastoj tokom održavanja
• Kompatibilno sa kontrolerima serije Allen‑Bradley Logix 5550
• Uklonjivi priključni blokovi za jednostavniju instalaciju i ožičavanje
• Dizajn otvorenog kućišta pogodan za montažu na DIN šinu u ControlLogix sistemima
• Mogućnost brzog nadzora protoka i merenja broja obrtaja u minuti

Tehničke specifikacije

• Model: 1756-CFM
• Proizvođač: Allen‑Bradley / Rockwell Automation
• Serija: ControlLogix I/O moduli
• Kanali: 2 nezavisna kanala, konfigurisiva kao ulaz ili izlaz
• Ulazi:
  • 2 ulaza za merač protoka (svi režimi)
  • 2 gejt ulaza za totalizacioni režim
• Izlazi: 2 izlaza sa izvorom struje
• Opseg napona: 5–24 V DC
• Izolacija:
  • Između kanala
  • Pojačana izolacija između I/O i sabirnice: 250 V neprekidno
  • Osnovna izolacija između I/O grupa: 250 V neprekidno
• Struja sabirnice:
  • 5 V DC: 10 A
  • 24 V DC: 2,8 A
• Disipacija snage: Najviše 6 W pri 60°C
• Režim rada: Totalizator, punjenje i Prover
• Uklonjivi priključni blokovi: 1756-TBNH, 1756-TBSH
• Montaža: Otvoreno kućište na DIN šini preko ControlLogix kućišta
• Težina: 0,43 kg
• Sertifikati: Ispitano prema IEC standardima, tip izolacije ispitan na 10 V rms sinusnim signalom od 1 kHz

Tipične primene

• Nadzor protoka u hemijskoj industriji, postrojenjima za prečišćavanje vode i procesnoj industriji
• Merenje obrtaja u minuti i brzine za upravljanje motorima ili transporterima
• Sabiranje i brojanje u sistemima za šaržnu obradu
• Upravljanje zasnovano na frekvenciji za pumpe, ventilatore i ventile kojima se kontroliše protok
• Nadzor visokofrekventnih impulsa za naprednu industrijsku automatizaciju

Podrška i održavanje

Allen‑Bradley pruža kompletne usluge popravke, kalibracije i tehničke podrške za modul 1756‑CFM. Pored toga, njegov industrijski dizajn obezbeđuje dugoročnu pouzdanost u zahtevnim procesnim okruženjima. Pravilna instalacija i periodični pregledi produžavaju vek trajanja modula i održavaju preciznost merenja protoka.

ČESTA PITANJA

Q1: Koji kontroleri su kompatibilni sa modulom 1756‑CFM? A1: Za ispravan rad, 1756‑CFM zahteva kontroler-vlasnik iz serije Logix 5550.

Q2: Da li mogu istovremeno da koristim oba kanala kao izlaze? A2: Da, oba kanala mogu nezavisno da se konfigurišu kao ulazi ili izlazi.

Q3: Da li je modul bezbedan u visokonaponskim okruženjima? A3: Da, modul uključuje pojačanu izolaciju i izolaciju između kanala sa nazivnom vrednošću od 250 V neprekidno.

Q4: Da li se modul može ukloniti dok je pod naponom? A4: Da, modul podržava RIUP (uklanjanje i umetanje pod naponom) radi održavanja.

Q5: Koje vrste signala modul podržava? A5: Modul podržava visokofrekventne impulse, merenje frekvencije, ulaze merača protoka i ulaze gejtova za sumiranje.
