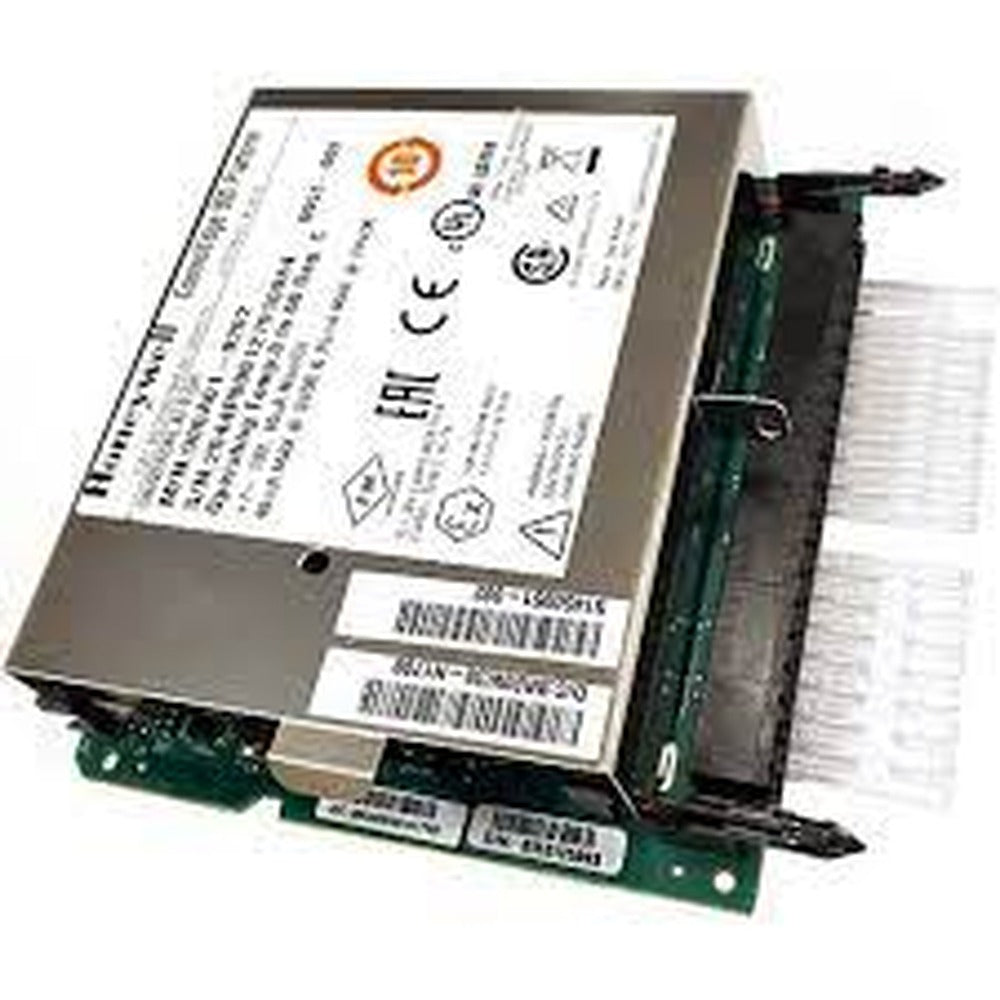

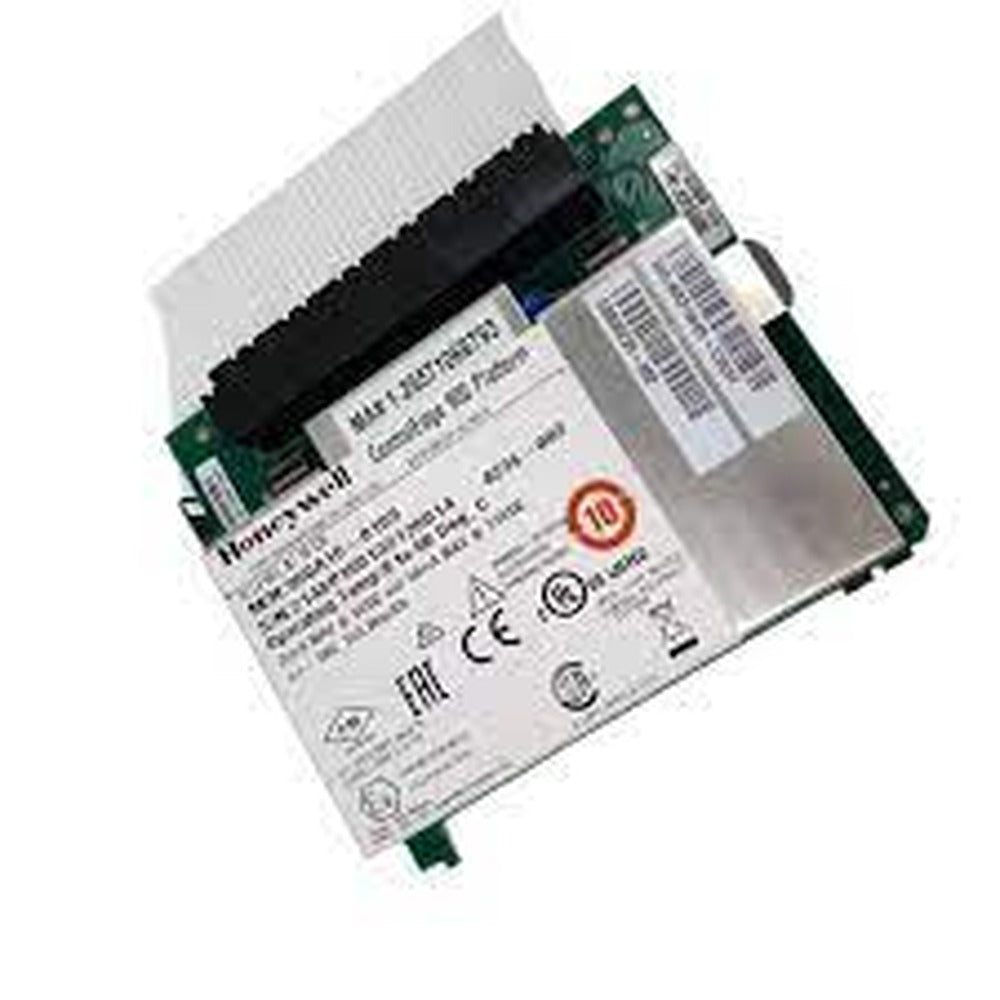

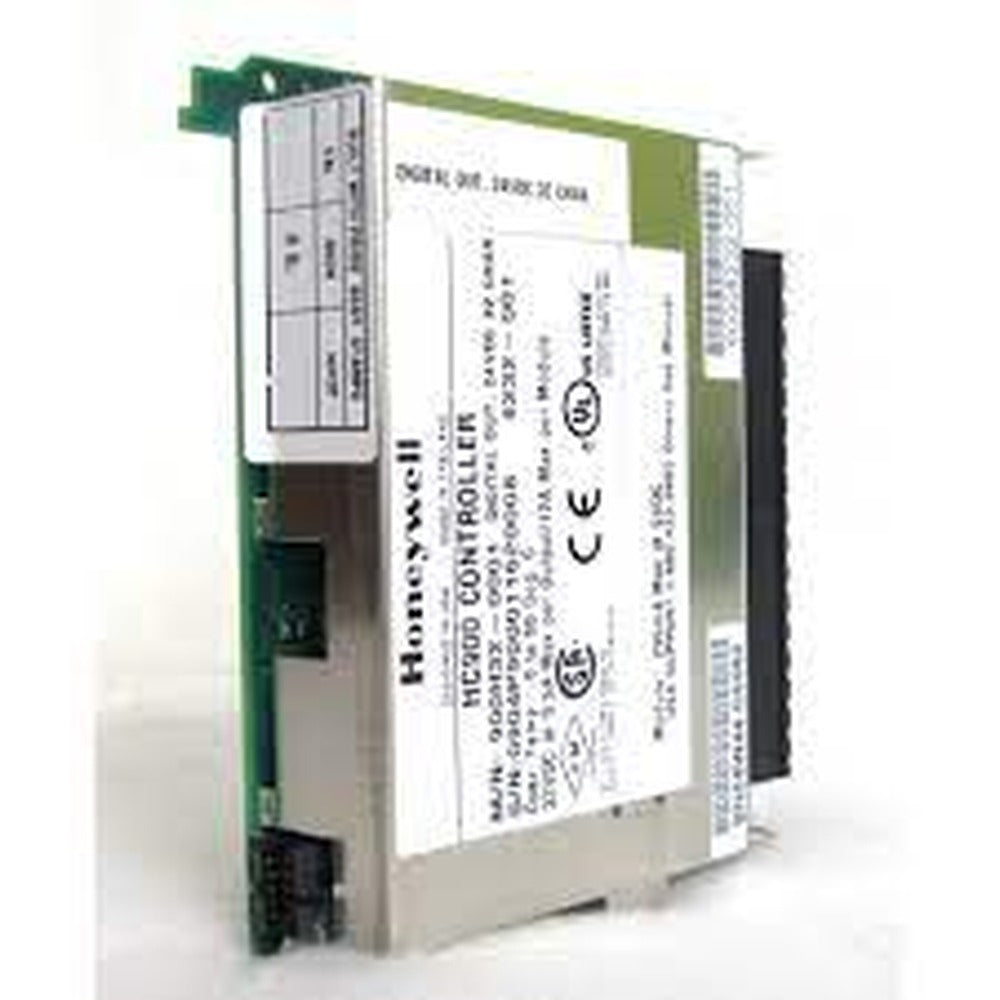

Honeywell 900A01-0202 univerzalni analogni ulazni modul, na stanju

Pregled

Univerzalni modul analognog ulaza podržava do 8 korisnički konfigurabilnih ulaza, po tački, za termopar, RTD, otpor, V, mV i mA. Omogućava izolaciju od tačke do tačke i izolaciju prema zadnjoj ploči. Moduli obavljaju analogno-digitalnu konverziju sinhronizovano sa izvršavanjem CPU upravljanja, čime se eliminiše kašnjenje pri razmeni podataka. Svi moduli analognih ulaza obrađuju se paralelno, čime se eliminiše povećanje vremena skeniranja pri dodavanju modula. Modul ima zelenu trepćuću statusnu LED lampicu dok se skenira i crvenu statusnu LED lampicu kada postoje dijagnostički podaci modula. Podržava korisnički izabranu vrednost BURURNOUTN za svaki kanal. Za termoparske ulaze obezbeđuje se signal upozorenja koji ukazuje na potrebu za održavanjem pre otkaza senzora, a obezbeđuje se i signal otkaza senzora.

Specifikacija stavke

• Ulazi po modulu: 8 (izolovani)
• Tipovi ulaza: mV, V, T/C, RTD, omi, mA

Izvor signala

Pogledajte Referentnu tačnost analognog ulaza za tipove opsega:

• Termopar sa kompenzacijom hladnog spoja
• RTD, PT100 sa 3 žice, najviše 40 oma balansirano
• Termoparovi: 100 oma po vodu
• 100 (osim niskog), 500 i 1000 RTD: 100 oma po vodu
• 100-YIS: 100 oma po vodu
• 100-niski RTD i 10-omski Cu: 10 oma po vodu
• Ulazna impedansa: 10 megaoma za T/C i mV ulaze; >1 megaom za naponske ulaze i 250 oma za mA ulaze
• Galvanska izolacija ulaza: 400 VDC od tačke do tačke, 1K VDC prema logici
• RTD senzori su izolovani u parovima
• Potiskivanje šuma: serijski režim >60 dB, zajednički režim >130 dB pri 120 VAC
• Prekid signala: T/C, mV, V mogu se konfigurisati za povećanje, smanjenje, definisanu vrednost ili bez reakcije
• Granica prekoračenja opsega: +/- 10% za linearne opsege (volti), +/-1% za nelinearne opsege (T/C, RTD)
• Detekcija prekida T/C: pomoću strujnog impulsa
• Detekcija neispravnog termopara: ako je veći od 100 oma, status upozorenja se prosleđuje kao izlaz AI bloka
• Tačnost: fabrički konfigurisana tačnost = ± 0,1% opsega (± 0,2% opsega za 0 V do 10 V i -10 V do 10 V)
• Tačnost hladnog spoja = ± 0,7 °C
• Referentni uslovi: temperatura = 25 °C ± 3 °C (77 °F ± 5 °F), vlažnost = 45% do 55% relativne vlažnosti bez kondenzacije, napon mreže = nominalni ± 1%, otpor izvora = 0 oma, serijski i zajednički režim = 0 V, frekvencija = nominalna ± 1%
• Uticaj temperature na tačnost: najviše ± 0,01% punog opsega po stepenu Celzijusa
• A/D konvertor: jedan po modulu
• A/D rezolucija: 15 bita
• Detekcija referentnog spoja: pomoću 2 RTD senzora na vrhu i dnu modula
• Brzina ažuriranja: 500 ms (analogno-digitalni konvertor po modulu)
• Dugoročna stabilnost: 0,1% godišnje
• Kalibracija: Podaci se čuvaju u neizbrisivoj memoriji, redundantna fabrička kalibracija za svaki kanal
• Dijagnostika: Nadzor fabričke kalibracije, napajanja od 24 VDC i konfiguracije
• Konfiguracija kanala: Podaci se čuvaju u neizbrisivoj memoriji

Referentna tačnost analognog ulaza

Za više informacija pogledajte PDF dokument kompanije Honeywell: pmt-hps-ce03-100-170 Više Honeywell modula iz iste serije je na stanju：
