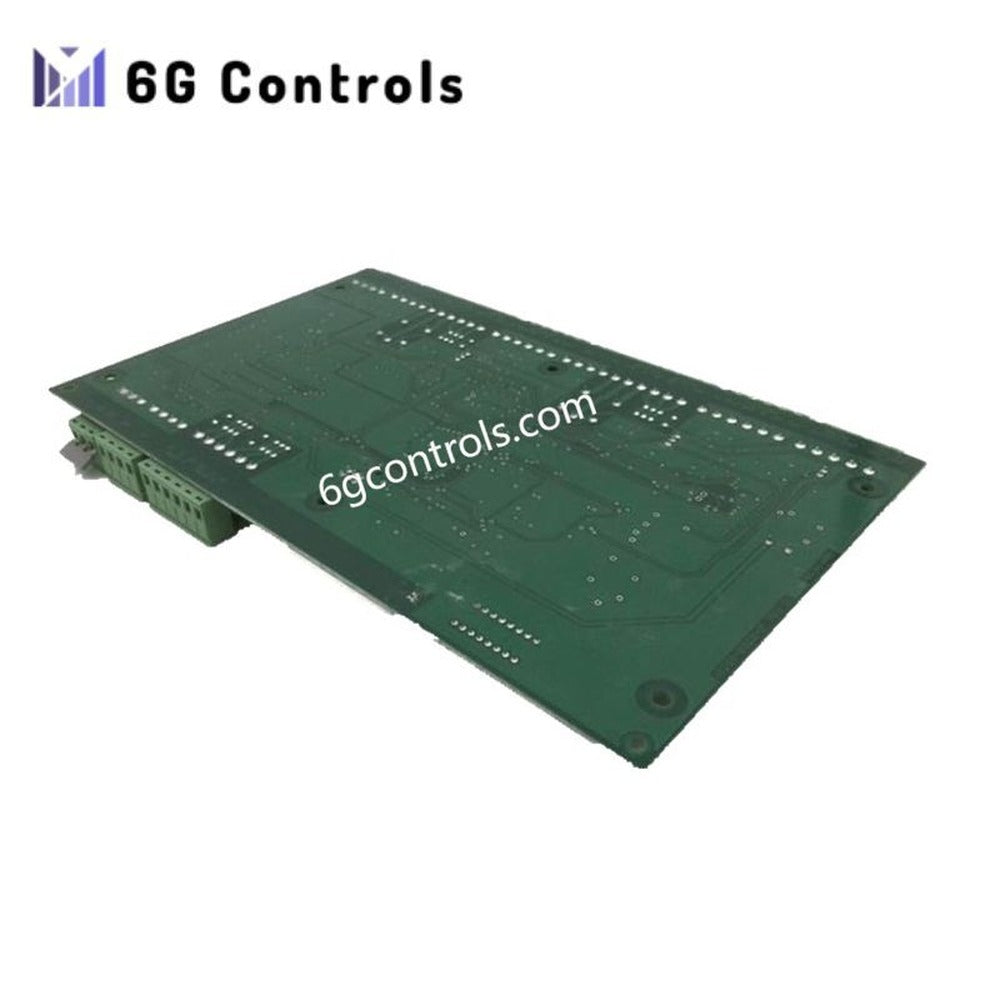

Honeywell PW6K1R2 modul kontrole pristupa sa dva čitača

Pregled

PW6K1R2 je modul interfejsa za čitače sa dva vrata u okviru Honeywell PW-Series arhitekture kontrole pristupa. Funkcioniše kao sloj distribuirane inteligencije između čitača akreditiva instaliranih na terenu i inteligentnih kontrolera sistema, omogućavajući bezbednu i otpornu kontrolu vrata čak i tokom prekida mreže.

Projektovan za bezbednosne sisteme na nivou preduzeća i kampusa, PW6K1R2 povezuje se sa inteligentnim kontrolerima Honeywell PW-Series putem pouzdane RS-485 magistrale i podržava širok raspon zastarelih i savremenih tehnologija čitača.

​Arhitektura sistema i komunikacija

PW6K1R2 radi kao nizvodni modul čitača kojim upravljaju PW-Series kontroleri. Ne komunicira direktno putem Etherneta, već se oslanja na host kontroler za TCP/IP povezivanje.

• RS-485 komunikacija sa inteligentnim kontrolerima
• Podržana brzina prenosa: 38.400 bps
• Višestruka RS-485 topologija sa podrškom za prstenastu konfiguraciju radi tolerancije na kvarove
• Daljinska distribucija firmvera putem mreže kontrolera
• Fleš memorija za čuvanje firmverske slike i zadržavanje konfiguracije

Kompatibilni host kontroleri obuhvataju:

• Honeywell PW6K1IC
• Honeywell PW5K1IC

Interfejs čitača i logika rada van mreže

Ovaj modul podržava dva nezavisna kanala za čitače, od kojih svaki može autonomno da donosi odluke o pristupu kada komunikacija sa nadređenim sistemom nije dostupna.

Podržani tipovi čitača:

• Wiegand (prilagođeni i standardni formati)
• Čitači magnetne trake
• Beskontaktni čitači
• Unos akreditiva pomoću tastature

Režimi rada van mreže (podesivi za svaki čitač):

• Bezbedno zaključano stanje
• Bezbedno otključano stanje
• Pristup samo pomoću koda objekta

Lokalno donošenje odluka obezbeđuje kontinuitet rada vrata tokom prekida rada kontrolera ili mreže.

Kapacitet ugrađene baze podataka i obrade

PW6K1R2 sadrži lokalnu memoriju i sat realnog vremena, što mu omogućava da primenjuje pravila pristupa bez stalnog prozivanja glavnog računara.

Kapaciteti:

• Korisnici kartica: do 100.000 akreditiva
• Memorija događaja: do 100.000 transakcija
• Podržani Wiegand formati: do 128
• Vremenske zone: 127
• Rasporedi praznika: 255
• Nivoi pristupa: 128
• RTC sa podrškom za prestupne godine i vremenske zone

I/O proširenje i nadzor

Iako je PW6K1R2 usmeren na povezivanje čitača, integriše se sa pratećim I/O modulima za potpuna rešenja kontrole vrata.

• Podržava nadzirane i nenadzirane ulazne krugove
• Nadzor neovlašćenog otvaranja ormana
• Nadzor statusa napajanja
• Digitalno kondicioniranje signala pomoću ugrađene A/D konverzije

Mehanička kompatibilnost i kompatibilnost pri instalaciji

Modul je projektovan za standardizovana kućišta serije PW, uz podršku za zidnu i rek montažu.

Podržana kućišta:

• PW5K2ENC1 kompaktno kućište
• PW5K2ENC2 kućište za 19-inčni rek
• PW5K1ENC3 niskoprofilno kućište

Projektovan je za dugotrajan rad u kontrolisanim unutrašnjim bezbednosnim ormanima.

Tipične primene

PW6K1R2 se najčešće koristi u:

• Korporativni kancelarijski kompleksi sa više zgrada
• Zdravstvene i farmaceutske ustanove
• Data centri i bezbedne IT prostorije
• Univerziteti i institucionalna okruženja
• Vladini i infrastrukturni bezbednosni sistemi

ČESTA PITANJA

P: Da li PW6K1R2 može da radi bez neprekidne komunikacije sa kontrolerom? Da. Modul lokalno čuva podatke o akreditivima i pristupu i primenjuje unapred definisana ponašanja u oflajn režimu kada RS-485 veza nije dostupna.

P: Da li modul podržava direktnu Ethernet povezanost? Ne. Ethernet komunikacijom upravlja inteligentni kontroler. PW6K1R2 komunicira isključivo putem RS-485.

P: Da li je ovaj modul pogodan za sisteme sa velikim brojem akreditiva? Da. Kapacitet njegove ugrađene baze podataka podržava veliki broj korisnika kartica i veliki obim događaja.
