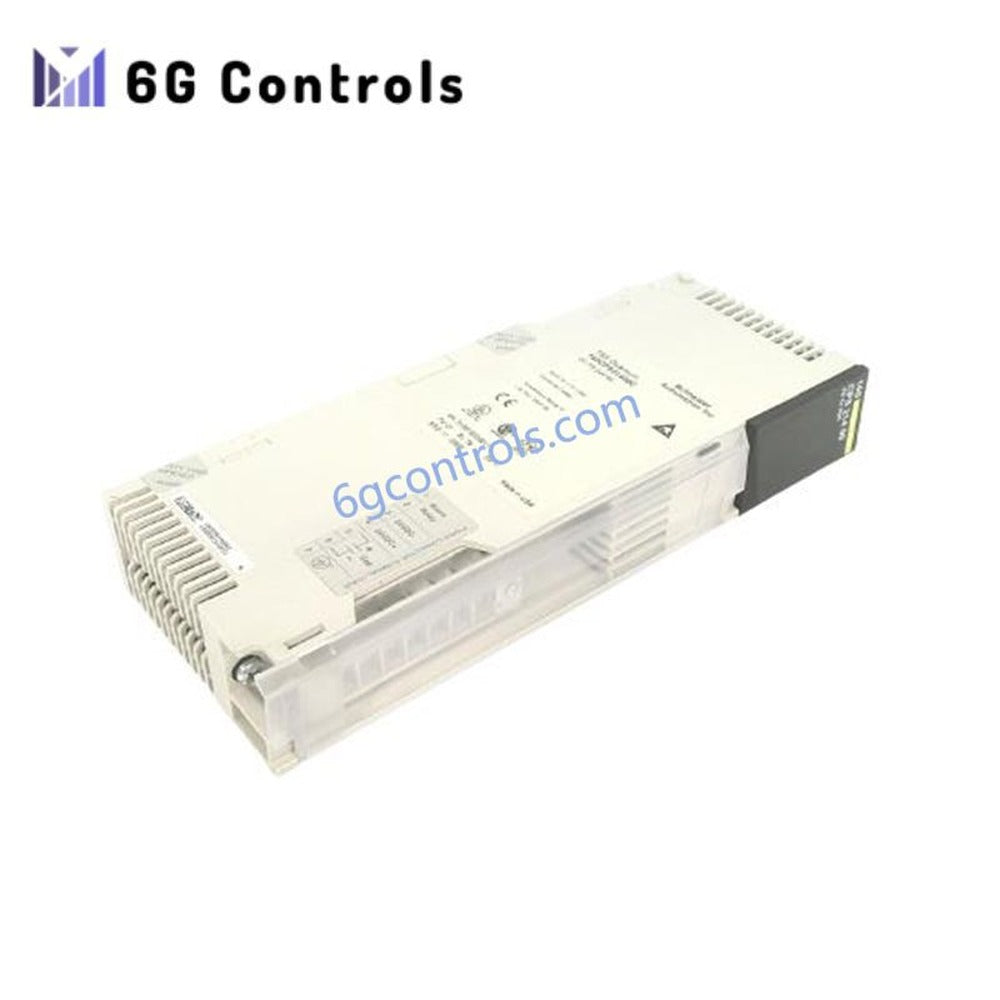

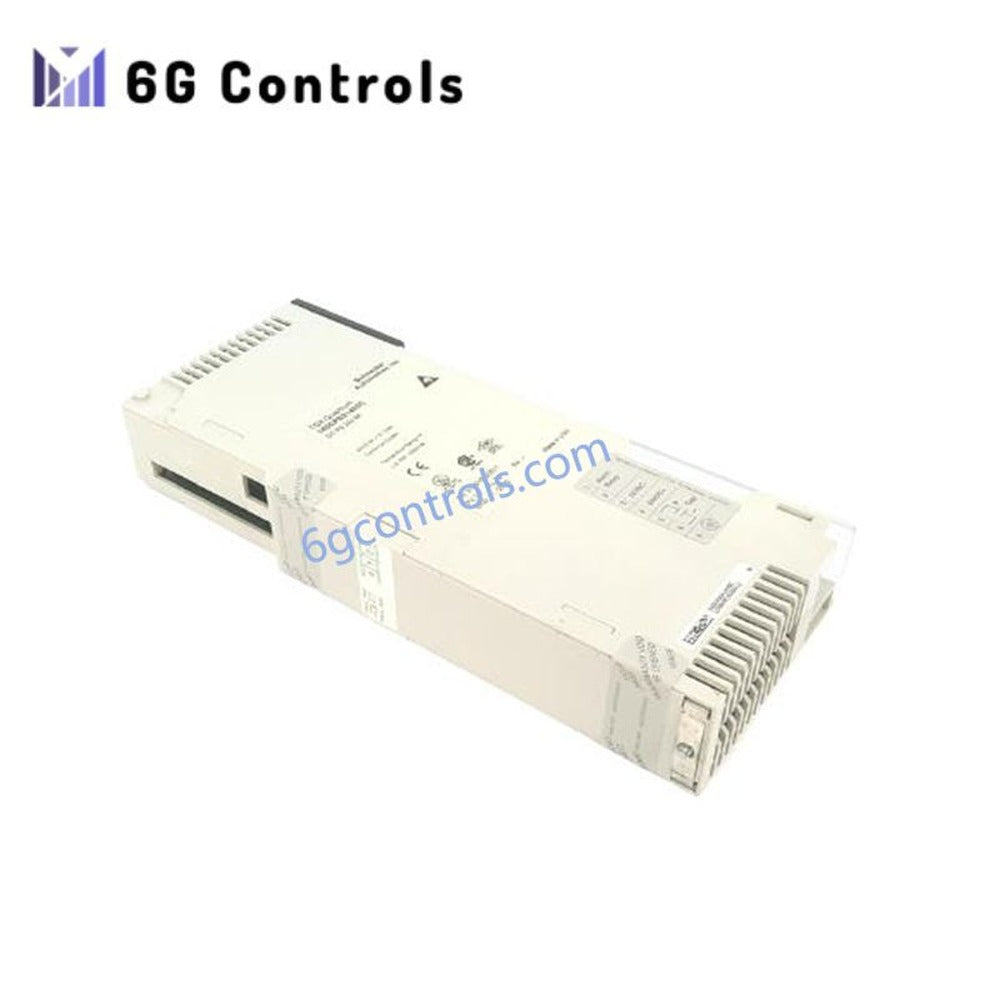

Schneider 140CPS21400C Quantum 24V DC modul napajanja

Opis proizvoda

Ovo 140CPS21400C kompanije Schneider Electric je modul napajanja sa jednosmernim ulazom razvijen za PLC platformu Modicon Quantum. Pretvara ulaz od 24 V DC u regulisani izlaz od 5,1 V DC za napajanje Quantum zadnje ploče i ugrađenih modula.

Ova jedinica ima saberljivu arhitekturu koja omogućava da više napajanja radi paralelno i deli zahtev za opterećenjem. Ovaj dizajn je naročito koristan u sistemima koji zahtevaju veći kapacitet struje ili veću redundantnost bez zamene postojeće infrastrukture reka.

Projektovan za industrijska okruženja sa neprekidnim radom, modul objedinjuje električnu zaštitu, stabilnu regulaciju izlaza i usklađenost sa industrijskim standardima za elektromagnetnu kompatibilnost i bezbednost.

Ključne karakteristike

• Ulaz od 24 V DC projektovan za industrijske jednosmerne sisteme napajanja
• Mogućnost sabiranja za deljenje opterećenja između više modula
• Regulisani izlaz od 5,1 V DC za napajanje zadnje ploče PLC-a
• Ugrađena zaštita od prenapona i preopterećenja
• Indikacija statusa napajanja putem LED lampice na prednjoj ploči
• Kompatibilno sa sistemima automatizacije Modicon Quantum

Tehničke specifikacije

Električni ulaz

• Ulazni napon: 24 V DC (opseg 20–30 V DC)
• Ulazna struja: Približno 3,8 A pri nominalnom opterećenju
• Vreme premošćavanja ulaznog napajanja: ≥ 100 ms
• Zaštita od obrnutog polariteta: Nije navedena (preporučuje se spoljašnja zaštita)

Električni izlaz

• Izlazni napon: 5,1 V DC
• Izlazna struja:
  • 8 A (saberljiva konfiguracija)
• Deljenje opterećenja: Podržano zahvaljujući saberljivom dizajnu

Zaštita i dijagnostika

• Zaštita od prenapona: Interna
• Zaštita od preopterećenja: Interna
• Indikator statusa: Zelena LED lampica (PWR OK)

Uslovi okruženja

• Radna temperatura: 0 °C do 60 °C
• Temperatura skladištenja: –40 °C do 85 °C
• Vlažnost: Do 95% (bez kondenzacije)
• Maksimalna nadmorska visina: 5000 m
• Otpornost na ESD: 4 kV kontaktno / 8 kV vazdušno
• Otpornost na elektromagnetne smetnje: 10 V/m (80–2000 MHz)

Mehaničke karakteristike i usklađenost

• Tip modula: Standardni Quantum format
• Približna težina: 0,65–0,9 kg (zavisi od izvora)
• Sertifikati: UL, CSA, FM klasa 1, odeljak 2

Primene

Ovo 140CPS21400C pogodno je za:

• Upravljački sistemi zasnovani na PLC-u koji zahtevaju jednosmerno ulazno napajanje
• Redundantne arhitekture napajanja ili arhitekture sa deljenjem opterećenja
• Procesne industrije, kao što su naftna i gasna industrija, hemijska industrija i proizvodnja električne energije
• Postojeće Modicon Quantum instalacije koje zahtevaju proširenje ili održavanje

ČPP

P: Šta znači „saberljivo“ kod ovog napajanja? O: Omogućava povezivanje više jedinica paralelno, tako da se njihove izlazne struje sabiraju, čime se povećava ukupna raspoloživa snaga za rek.

P: Može li ovaj modul da zameni Quantum napajanja sa AC ulazom? O: Samo ako sistem obezbeđuje odgovarajući izvor ulaza od 24 V DC. Nije direktna zamena za modele sa AC ulazom bez redizajna sistema.

P: Da li se ovaj modul još uvek proizvodi? O: U mnogim regionima je povučen iz proizvodnje. Dostupnost se obično obezbeđuje putem viškova ili zaliha nezavisnih dobavljača.
