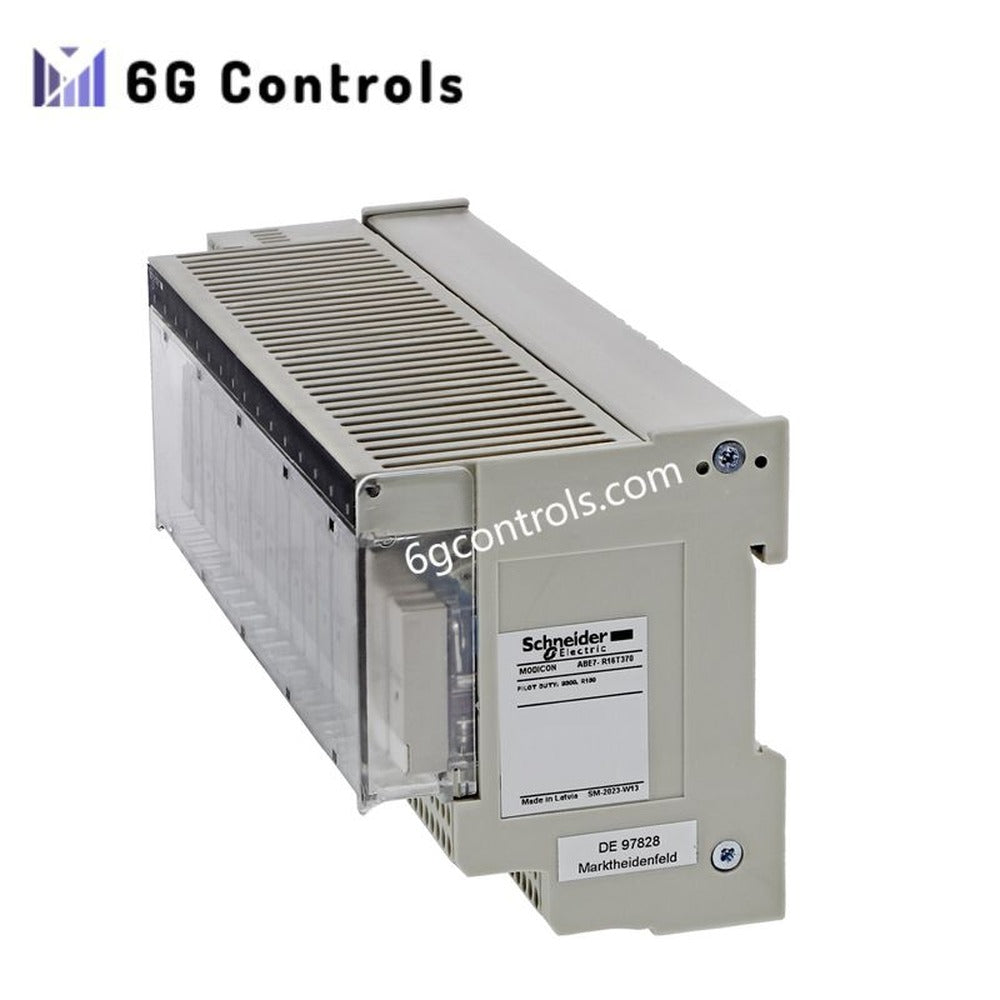

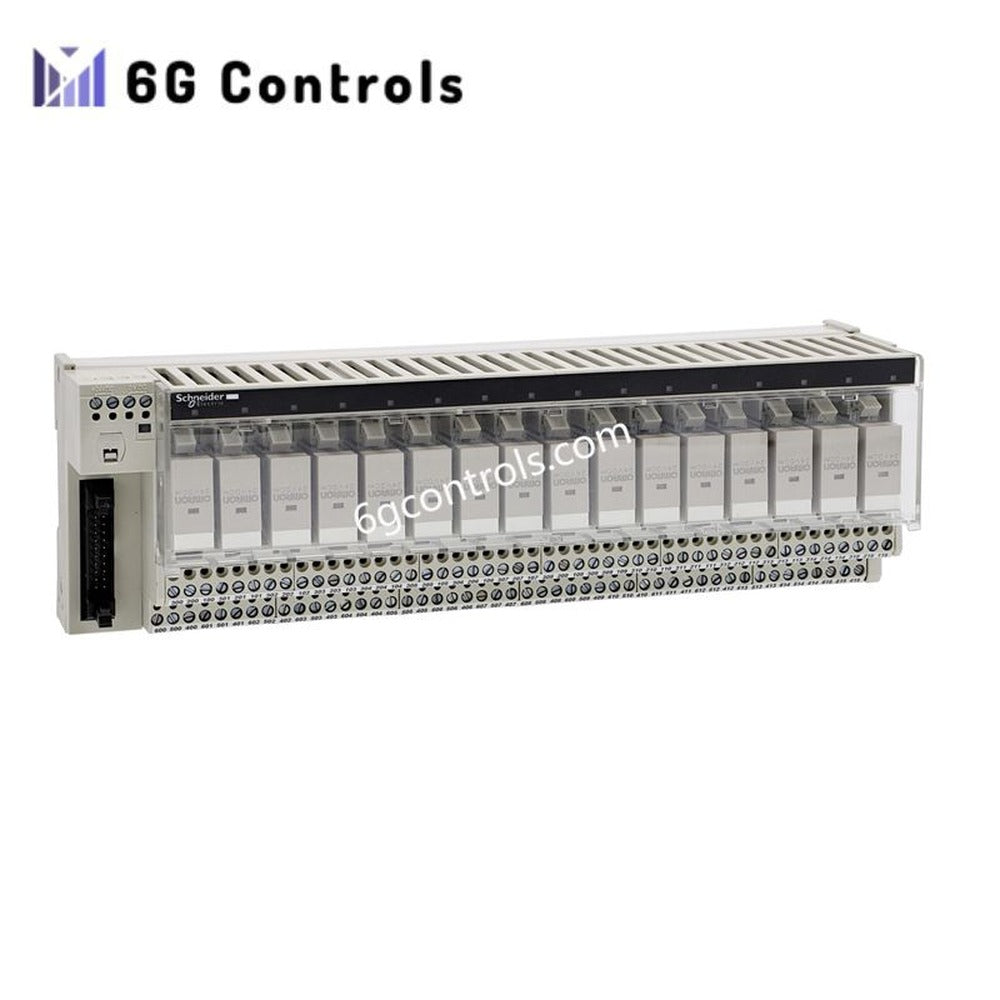

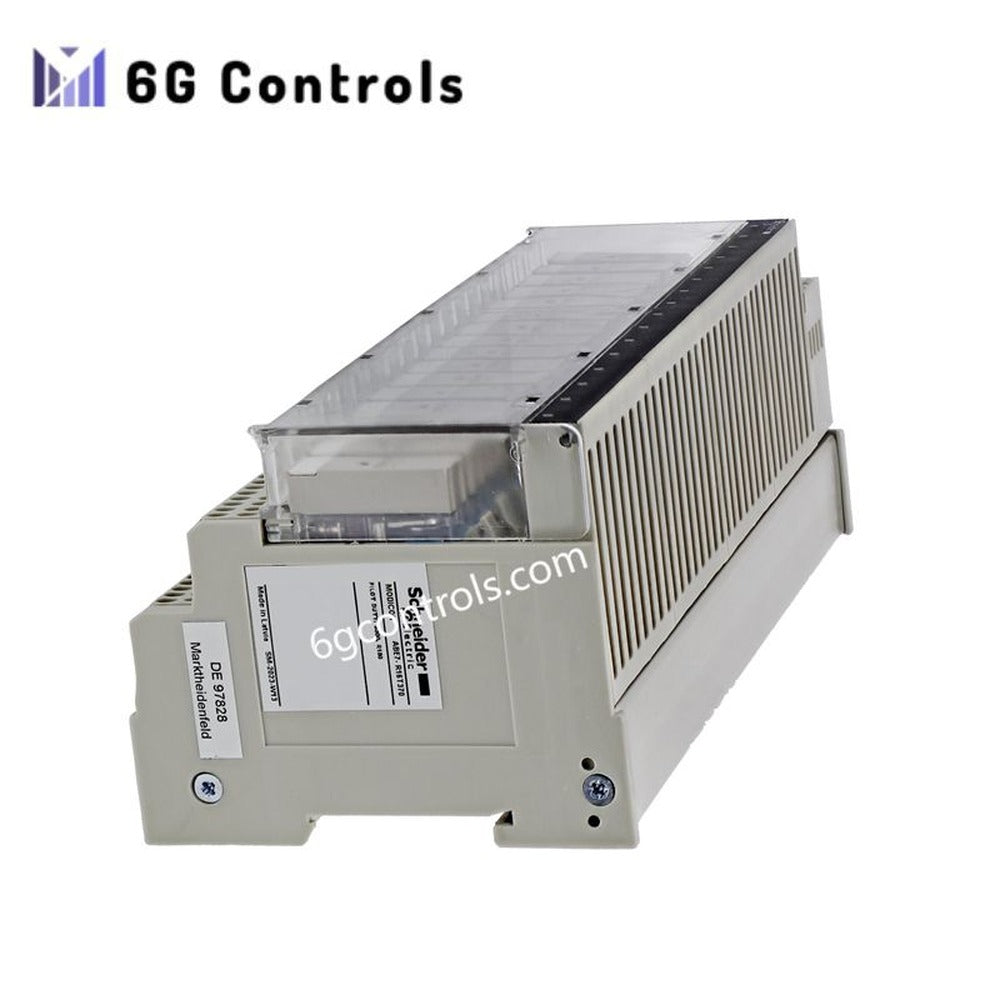

Schneider Electric ABE7R16T370 Podnožje sa elektromehaničkim relejem sa priključivanjem

Schneider Electric ABE7R16T370, takođe katalogizovan kao podnožje ABE7R16T370 sa elektromehaničkim relejem sa priključivanjem, služi kao namenski interfejs za distribuciju izlaza i prebacivanje diskretnih I/O kanala u sistemima ožičenja Modicon ABE7 Telefast. Obezbeđuje 16 kanala kojima upravljaju releji, uz kompatibilnost sa priključnim relejima ABR7, i vrši fizičku izolaciju i usmeravanje signala između PLC HE10 interfejsnih modula i izlaznih kola na terenu pri uslovima napajanja od 19 do 30 VDC.

Specifikacije hardvera

Arhitektura distribucije I/O kanala u stilu zadnje ploče (Modicon ABE7)

ABE7R16T370 implementira distribuirani sloj relejnog prebacivanja, pri čemu je svaki kanal povezan preko priključnih elektromehaničkih relejnih elemenata (kompatibilnost sa ABR7S37). Ova arhitektura omogućava determinističko odvajanje izlaza PLC logičkog nivoa od sklopnih kola na terenu putem galvanski izolovanih relejnih kontakata.

Grupisanje kanala koristi distribuciju potencijalno slobodnih kontakata, što omogućava fleksibilno ožičavanje zajedničkih priključaka kroz više I/O segmenata. LED indikatori za svaki kanal pružaju neposrednu povratnu informaciju o električnom stanju, nezavisno od dijagnostike komunikacione magistrale. Interni zaštitni osigurač od 1 A ograničava uzvodnu struju za mrežu pobude releja, čime se obezbeđuje kontrolisana izolacija kvara na nivou podnožja, a ne na nivou PLC kartice.

Često postavljana pitanja (FAQ)

P: Da li ABE7R16T370 može da radi sa različitim tipovima releja po kanalima? O: Ne. Podnožje je projektovano za integraciju priključnih releja kompatibilnih sa ABR7S37. Kombinovanje različitih tipova releja nije podržano u istoj arhitekturi grupe kanala.

P: Šta se dešava kada se aktivira interni osigurač? O: Brzi osigurač od 1 A prekida napajanje mreže za distribuciju kalemova/upravljanja relejima, dok ožičavanje na terenu ostaje fizički netaknuto. Pre ponovnog uključivanja napajanja potrebno je zameniti osigurač.

P: Da li LED indikator statusa kanala pokazuje pobuđenost kalema ili stanje kontakta? O: LED indikator pokazuje status aktivacije kanala na upravljačkoj strani; ne proverava direktno ispravnost mehaničkog kontakta pri opterećenju.

Smernice za instalaciju na terenu

• Montirajte na simetričnu DIN šinu od 35 mm ili na fiksni panel pomoću odobrenog montažnog pribora.
• Obezbedite razmak između ožičenja relejnih izlaza i induktivnih opterećenja sa visokim nivoom šuma, kao što su kontaktori ili izlazi frekventnih pretvarača.
• Pre uključivanja napajanja održavajte ispravan polaritet distribucije napajanja od 19 do 30 VDC.
• Za priključke koristite moment pritezanja od 0,6 N·m kako biste izbegli mehaničko naprezanje utičnica releja.
• Potvrdite usklađenost kućišta sa stepenom zaštite IP2X ugradnjom unutar zaštitnog ormara.
• Vodite HE10 interfejsne kablove uz kontrolisani radijus savijanja i izbegavajte mehaničko naprezanje na mestima ulaska u konektor.

​
