Schneider Electric ABL4RSM24200 regulisani impulsni modul napajanja

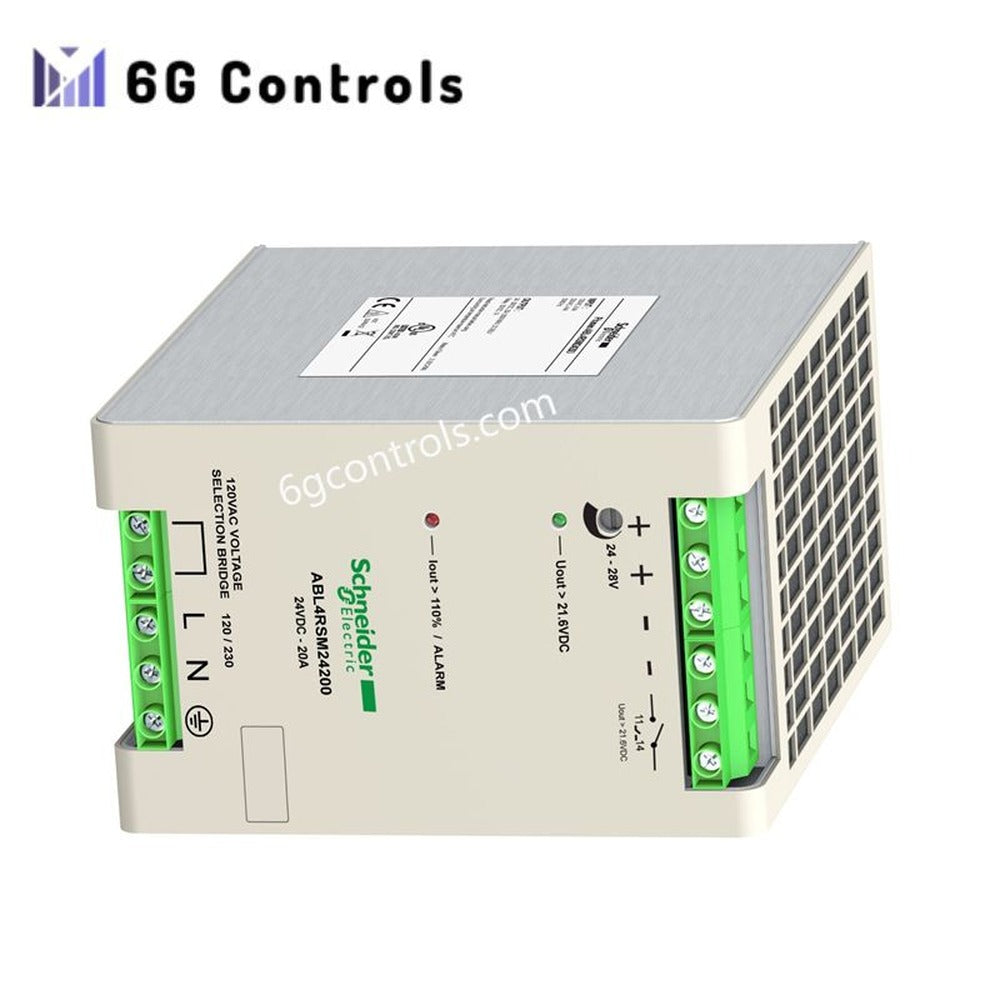

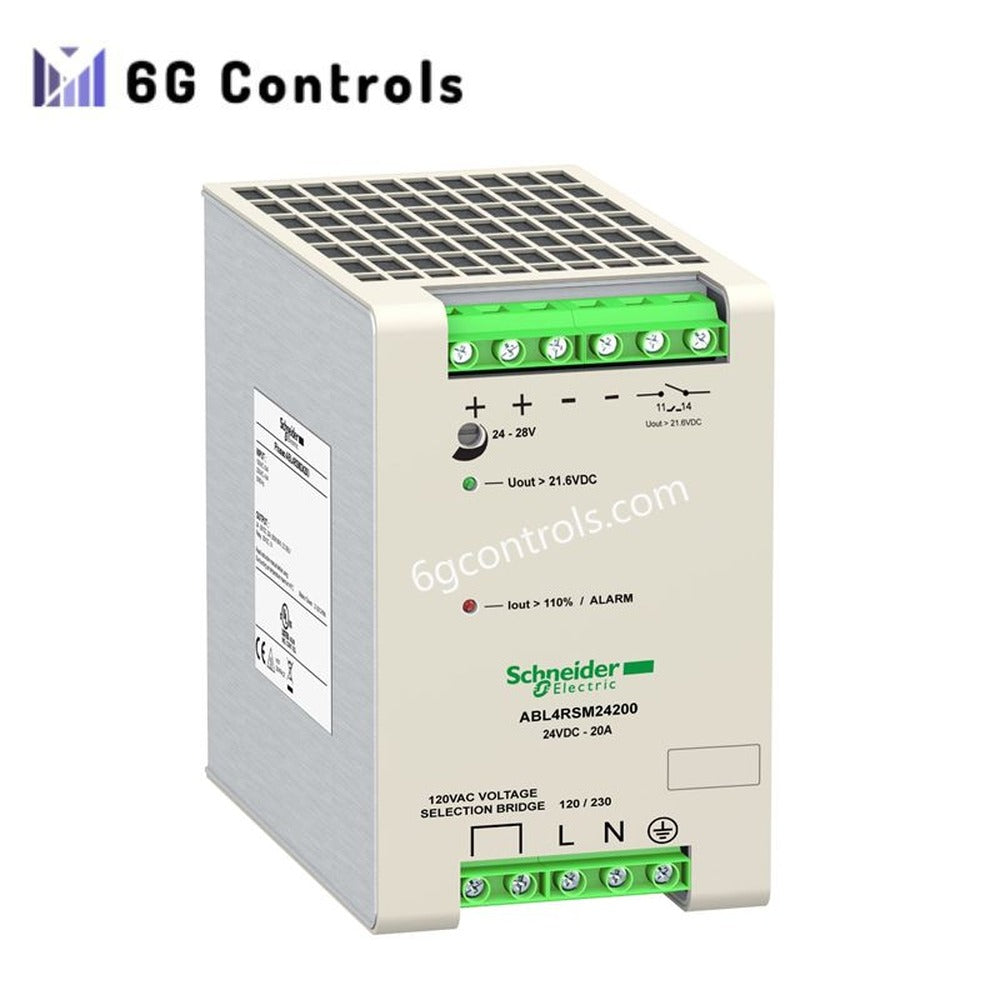

Konfigurisan za regulisanu konverziju jednosmerne struje u arhitekturama napajanja Modicon, Schneider Electric ABL4RSM24200 (ABL4RSM24200 napajanje) omogućava direktnu konverziju sa naizmenične struje na 24 V DC za distribuciju napajanja upravljačkih i automatizacionih kola unutar industrijskih upravljačkih sklopova montiranih na DIN šinu.

Raščlanjivanje sufiksa i matrica modela

Struktura modela za pojedinačnu porudžbinu. U specifikaciji proizvođača nije navedena segmentacija pod-sufiksa.

• ABL4RSM24200: regulisano impulsno napajanje fiksne konfiguracije, izlazne klase 24 V DC / 20 A

Hardverske specifikacije

Karakteristike konverzije napajanja i regulacije izlaza (ponašanje upravljačkog naponskog stepena Schneider Electric)

ABL4RSM24200 primenjuje regulisanu impulsnu topologiju sa stabilizacijom napona u zatvorenoj povratnoj sprezi na izlazu od 24 V DC. Opseg regulacije izlaza može se podešavati između 100% i 116% nominalno podešene vrednosti napona. Interna upravljačka petlja kompenzuje varijacije ulaznog napona u opsegu od 120 do 230 V AC i ulaznog napajanja od 300 do 370 V DC bez diskretnog prebacivanja opsega.

Izlazni stepen obuhvata elektronsko ograničenje struje sa automatskim oporavkom u uslovima prolaznog preopterećenja. Termičko smanjenje opterećenja sprovodi se internim nadzorom temperature, koji pokreće zaštitno isključivanje sklopnih elemenata kada se prekorače pragovi temperature spoja.

Podrška za redundantno spajanje izlaza ostvarena je internom diodnom OR strukturom, što omogućava paralelnu konfiguraciju naponskih stepena bez eksternih izolacionih modula.

Ponašanje pri integraciji u zadnju ploču usklađeno je sa arhitekturama distribuiranih upravljačkih ormara, gde stabilnost sabirnice jednosmerne struje direktno utiče na pragove PLC I/O logike i integritet senzorskih petlji. Izlazna impedansa održava se u definisanim granicama regulacije kako bi se izbegao pad napona pri dinamičkom prebacivanju opterećenja.

Često postavljana pitanja (FAQ)

P: Da li ABL4RSM24200 podržava paralelni redundantni rad? O: Da. Uređaj podržava redundantni paralelni rad pomoću interne diodne izolacije za deljenje struje i sprečavanje povratnog napajanja između povezanih modula.

P: Kako se uređaj ponaša tokom preopterećenja na izlazu od 24 V DC? O: Izlaz prelazi u režim ograničenja struje, a zatim se automatski resetuje nakon uklanjanja preopterećenja. Termička zaštita može odložiti resetovanje dok se interna temperatura ne vrati u dozvoljene radne granice.

P: Da li ulaz može direktno da prihvati napajanje jednosmernom strujom? O: Da. Ulazni stepen podržava 300 do 370 V DC, pored 120 do 230 V AC, bez potrebe za spoljnim izborom režima.

Smernice za instalaciju na terenu

• Montirati samo u vertikalnom položaju na DIN šinu od 35 mm kako bi se održalo pravilno usmerenje putanje konvekcionog hlađenja.
• Ostaviti minimalni slobodan prostor iznad i ispod uređaja radi protoka vazduha; izbegavati direktan kontakt sa susednim modulima koji odvode toplotu.
• Ulazne i izlazne provodnike voditi odvojeno kako bi se smanjila sprega između šumova usled preklapanja na AC ulazu i vodova DC izlaza.
• Kod distribucije 24 V DC na dugim kablovskim trasama koristiti upredene parice radi smanjenja pada napona i induktivnih smetnji.
• Pre dovođenja ulaznog napajanja proveriti da li je zaštitno uzemljenje povezano na predviđenu vijčanu klemu za uzemljenje.
• Proveriti zatezni moment klema prema uputstvu proizvođača kako bi se sprečilo povećanje kontaktnog otpora usled cikličnog opterećenja.
