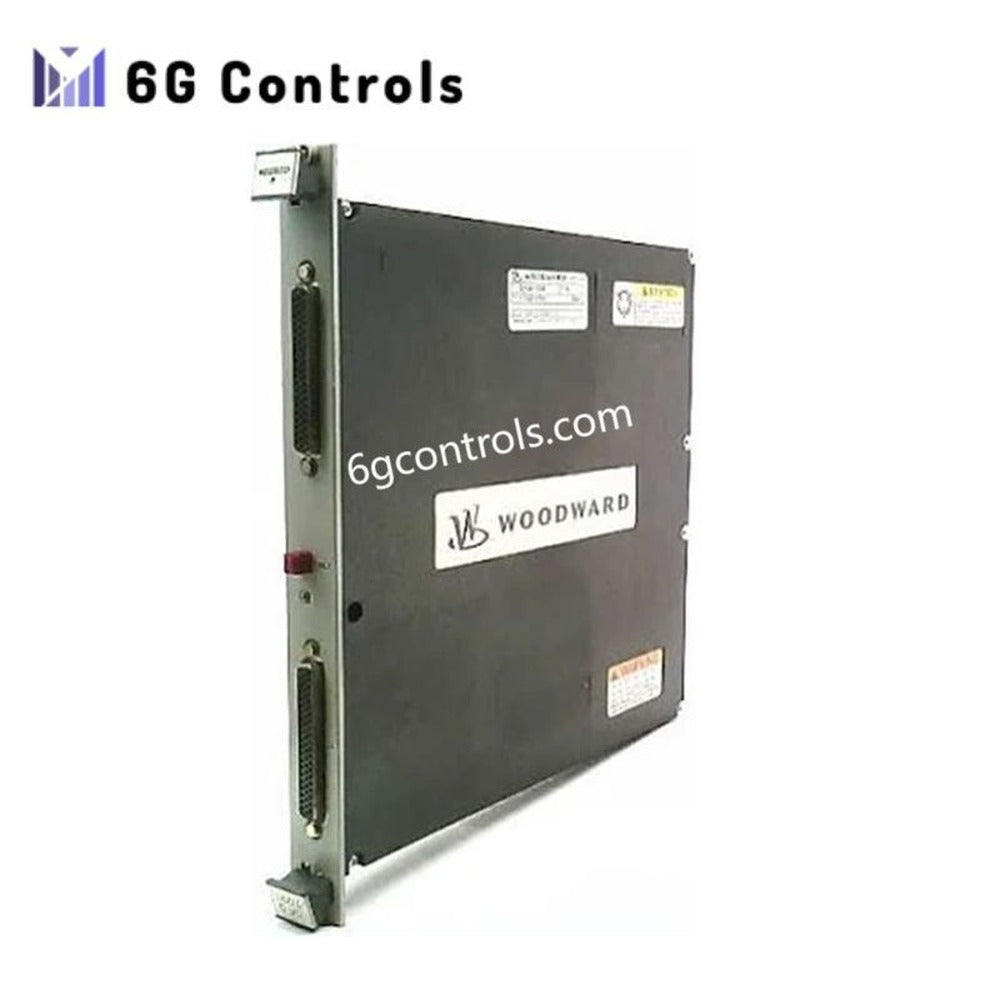

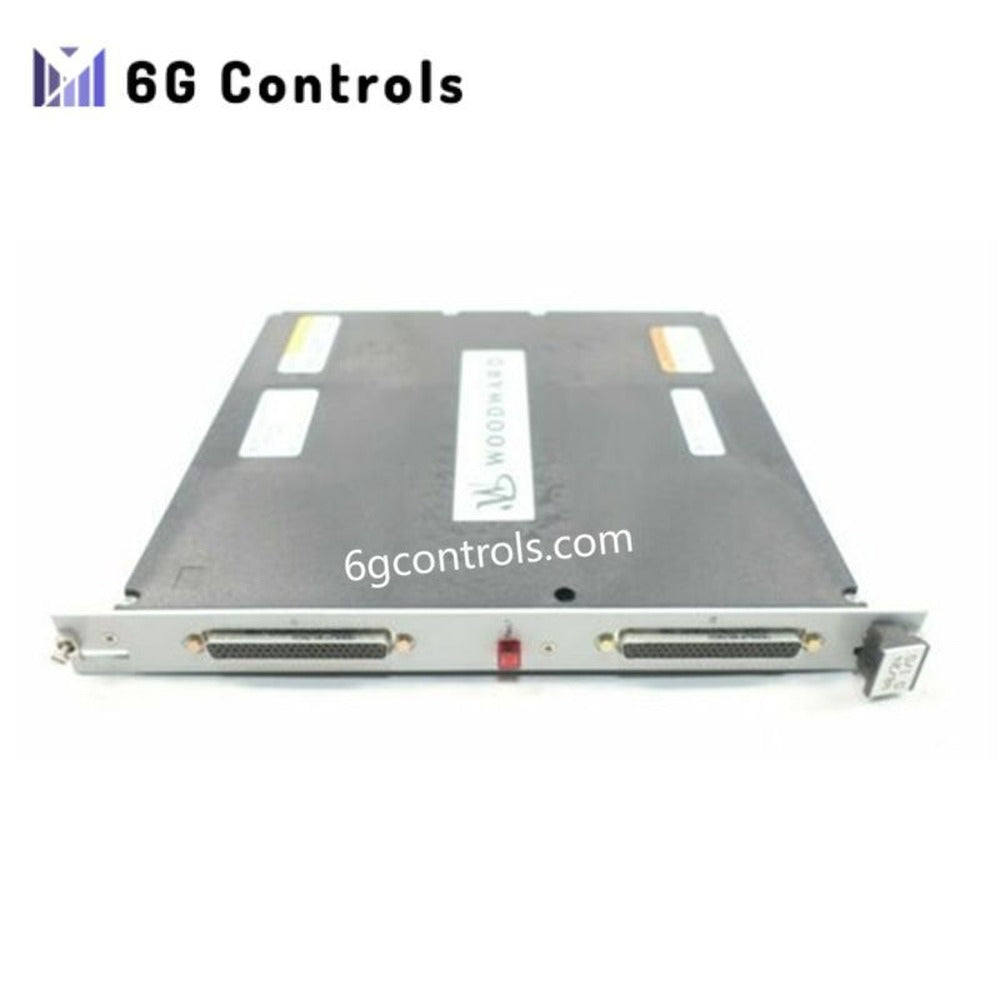

Woodward 5466-1245 CPU5200 unapređeni MicroNet kontrolni CPU

Opis proizvoda

5466-1245 CPU5200 Enhanced procesor je upravljački modul visokih performansi koji je kompanija Woodward razvila za upotrebu u upravljačkim platformama MicroNet-Plus i MicroNet TMR. Projektovan kao primarna izvršna jedinica, ovaj procesor obrađuje determinističku logiku u realnom vremenu, interne komunikacije i koordinaciju sistema u aplikacijama sa rotirajućom opremom od ključne važnosti za bezbednost i funkcionisanje sistema.

Ovaj Cyber Ready procesor projektovan je za okruženja u kojima su kontinuitet rada, redundantnost i usklađenost sa zahtevima sajber-bezbednosti obavezni. Modul je mehanički i logički fiksiran za Slot A1 u sistemima MicroNet-Plus i radi isključivo bez Ethernet interfejsnih modula, čime se obezbeđuju integritet arhitekture i predvidive performanse.

Pregled osnovnih funkcija

5466-1245 CPU modul predstavlja centralni inteligentni sloj upravljačkog sistema i izvršava algoritme zatvorene petlje, sekvencijalnu logiku, zaštitne rutine i razmenu poruka između modula. U TMR konfiguracijama podržava sinhronizovanu redundantnu obradu kako bi se uklonile pojedinačne tačke otkaza.

Ključne operativne odgovornosti obuhvataju determinističko raspoređivanje zadataka, arbitražu podataka u realnom vremenu između I/O podsistema i nadzor sistema otporan na kvarove u jednostrukim ili redundantnim instalacijama.

Tehničke specifikacije

Opšte karakteristike

• Proizvođač: Woodward
• Broj dela: 5466-1245
• Kategorija modula: CPU5200 Enhanced upravljački procesor
• Upravljačke platforme: MicroNet-Plus, MicroNet TMR
• Mesto ugradnje: glavni ram, Slot A1
• Režimi rada: jednostruki ili redundantni
• Kompatibilnost sa kućištem: VME kućište sa 8 ili 14 slotova
• Zemlja proizvodnje: SAD

Mogućnosti procesora i sistema

• Unapređena CPU5200 arhitektura za izvršavanje upravljačkih funkcija velikom brzinom
• Optimizovan za upravljačku logiku turbina i kompresora u realnom vremenu
• Podržava arhitekture trostruke modularne redundantnosti (TMR)
• Cyber Ready dizajn usklađen sa savremenim standardima industrijske bezbednosti
• Upravljanje internim komunikacijama sistema i sinhronizacija

Električne karakteristike

• Nominalni napon napajanja: 90–250 VAC
• Opseg ulazne frekvencije: 47–63 Hz
• Karakteristike napajanja zavise od konfiguracije sistema

Ograničenja radnog okruženja

• Opseg radne temperature: 0 °C do +55 °C (+32 °F do +131 °F)
• Opseg temperature skladištenja: –20 °C do +45 °C (–4 °F do +113 °F)

Mehanički podaci

• ​Težina: 1,2 kg

Ograničenja sistema i napomene o kompatibilnosti

Procesor 5466-1245 mora biti ugrađen isključivo u Slot A1 rama MicroNet-Plus. Ethernet komunikacioni moduli nisu podržani kada se ovaj CPU koristi. Projektanti sistema moraju da se oslone na odobrene MicroNet komunikacione puteve kako bi se održale determinističke performanse i usklađenost.

Tipične oblasti primene

Ovaj CPU modul se najčešće koristi u upravljačkim sistemima za:

• Upravljanje i zaštitu gasnih turbina
• Upravljačke sisteme parnih turbina
• Upravljanje centrifugalnim i aksijalnim kompresorima
• Sisteme mehaničkog pogona koji zahtevaju visoku raspoloživost
• Sisteme pogona na moru i brodskih plovila

Njegova arhitektura je naročito pogodna za instalacije koje zahtevaju neprekidan rad, brzo otkrivanje kvarova i sertifikovanu usklađenost sa bezbednosnim zahtevima.

Često postavljana pitanja

P: Može li 5466-1245 da radi u jednostrukom MicroNet-Plus sistemu? O: Da. Modul podržava i jednostruke i redundantne konfiguracije sistema.

P: Da li je Ethernet komunikacija podržana sa ovim CPU-om? O: Ne. Ovaj procesor nije kompatibilan sa Ethernet modulima i mora se koristiti u okviru odobrenih MicroNet komunikacionih arhitektura.

P: Da li ovaj CPU podržava TMR rad? O: Da. U sistemima MicroNet TMR radi kao deo sinhronizovane konfiguracije sa tri procesora, čime se obezbeđuje maksimalna otpornost na kvarove.
