Pregled

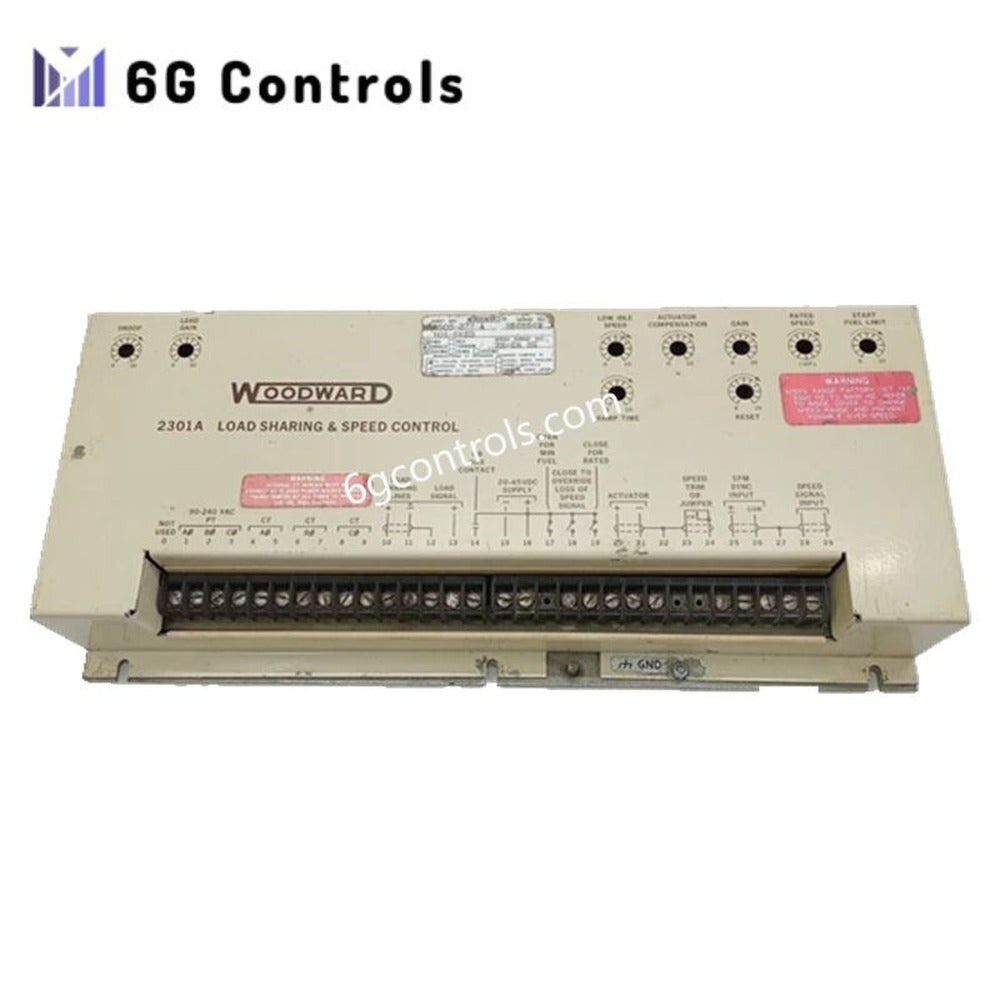

Reverzno delujući upravljački modul regulatora Woodward 9905-377 deo je proverene serije elektronskih sistema 2301A za raspodelu opterećenja i kontrolu brzine. Projektovan je za regulisanje brzine turbine ili motora uz održavanje ravnomerne raspodele opterećenja između više generatora koji rade paralelno.
Projektovan prvenstveno za primene sa parnim turbinama, kontroler generiše reverzno delujući analogni izlazni signal. U ovoj konfiguraciji izlazna struja se smanjuje kako se zadata brzina povećava, čime se omogućava bezbedno zatvaranje ventila u slučaju gubitka signala. Ovo ponašanje je naročito važno u sistemima za kontrolu prigušnih ventila pare, gde su bezbednost i stabilnost od ključnog značaja.
Modul 9905-377 objedinjuje regulaciju brzine i raspodelu opterećenja generatora u kompaktnom industrijskom kontroleru, pogodnom za zahtevna okruženja, uključujući elektrane, sisteme brodskog pogona i velika industrijska energetska postrojenja.
Tehničke specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 9905-377 |
| Serija proizvoda | Woodward 2301A elektronski kontroler |
| Funkcija kontrole | Reverzno delujući regulator brzine sa raspodelom opterećenja |
| Izlazni signal | Analogni izlaz regulatora od 0–200 mA |
| Ponašanje izlaza | Struja se smanjuje kako se zahtev za brzinom povećava |
| Napajanje | 20–40 VDC |
| Opcioni opseg napajanja | 90–240 VAC |
| Arhitektura kontrole | Analogni elektronski modul regulatora |
| Način raspodele opterećenja | Raspodela opterećenja po karakteristici pada ili izohrona raspodela opterećenja u sistemima sa paralelnim generatorima |
| Bezbedan rad u slučaju kvara | Gubitak upravljačkog signala pomera izvršni element ka zatvorenom položaju |
| Radna temperatura | −40°C do +85°C |
| Tip kućišta | Industrijski metalni upravljački modul |
| Dimenzije | 200 × 150 × 80 mm |
| Težina | 4.08 lb |
Ključne funkcionalne karakteristike
Reverzno delujući izlaz regulatora
9905-377 generiše reverzno delujući upravljački signal od 0–200 mA, projektovan za izvršne elemente turbinskih ventila kojima je potrebna smanjena struja pri povećanju zahteva za brzinom turbine.
Integrisana raspodela opterećenja
Kada više generatora radi paralelno, modul usklađuje raspodelu snage između jedinica, sprečava preopterećenja i održava stabilnu frekvenciju mreže.
Široka tolerancija na uslove okoline
Sa opsegom radne temperature od −40°C do +85°C, kontroler je pogodan za zahtevne industrijske instalacije, uključujući spoljne turbinske sklopove i objekte na moru.
Bezbednosna zaštita
Gubitak upravljačkog signala usmerava sistem ka zatvaranju ventila, čime se turbine štite od nekontrolisanog ubrzanja ili prekoračenja brzine.
Tipične primene
Regulacija prigušnih ventila parnih turbina u industrijskim elektranama Ravnomerna raspodela opterećenja generatora u sistemima za proizvodnju energije sa više jedinica Kontrola turbina sa mehaničkim pogonom u rafinerijama i petrohemijskim postrojenjima Kontrola regulatora turbina brodskog pogona Samostalni ili paralelni generatorski sklopovi koji zahtevaju analognu raspodelu opterećenja
Napomene o kompatibilnosti i integraciji
Woodward 9905-377 je projektovan za povezivanje sa Woodward izvršnim elementima regulatora i sistemima za upravljanje ventilima sa strujnim pogonom. Kompatibilnost izvršnog elementa mora se proveriti kako bi se obezbedio pravilan odziv na reverzno delujući izlazni signal.
Za projekte modernizacije, digitalni naslednici, kao što su kontroleri Woodward 2301D ili 2301E, mogu pružiti dodatne komunikacione funkcije, uključujući dijagnostiku, digitalnu konfiguraciju i Modbus povezivanje.
Česta pitanja
Po čemu se 9905-377 razlikuje od drugih modula 2301A? 9905-377 je posebno projektovan sa reverzno delujućim analognim izlazom. Ova konfiguracija se često koristi u sistemima sa parnim turbinama, gde bezbednosna logika zahteva zatvaranje ventila kada se izgubi upravljačka struja.
Da li modul može da se koristi u sistemima za raspodelu opterećenja generatora? Da. Jedinica podržava raspodelu opterećenja između generatora koji rade paralelno, putem režima kontrole po karakteristici pada ili izohronog režima.
Koje napajanje je potrebno kontroleru? Standardno radno napajanje iznosi 20–40 VDC, mada neke instalacije mogu podržavati 90–240 VAC, u zavisnosti od konfiguracije sistema.
