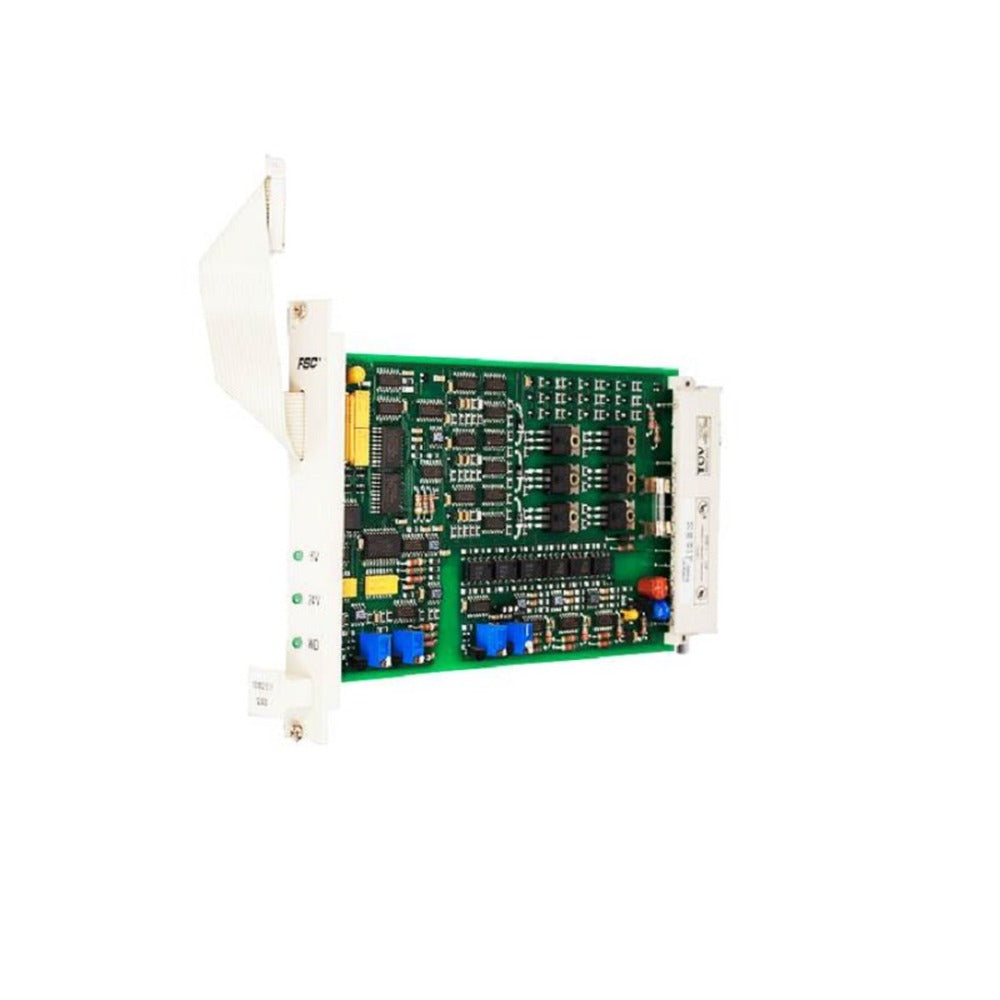

Bộ lặp Watchdog Honeywell 10302/2/1, đảm bảo chất lượng

Mô tả

Bộ lặp giám sát 10302/2/1 là một mô-đun giám sát nguồn 5 Vdc và 24 Vdc cấp cho các mô-đun I/O. Đầu ra giám sát của bộ lặp giám sát được kết nối với đầu vào giám sát của những mô-đun đầu ra có nguồn điện (5 Vdc và/hoặc 24 Vdc) được giám sát. Bộ lặp giám sát Honeywell 10302/2/1 được yêu cầu trong các trường hợp sau: • trong các cấu hình có nhiều bộ nguồn, đối với mỗi bộ nguồn 24 Vdc sang 5 Vdc tiếp theo, ví dụ PSU 2, 3, 4. • nếu nguồn 24 Vdc được cấp qua bộ nguồn M24-20 HE hoặc M24-12 HE. • nếu nguồn 24 Vdc được cấp qua một bộ nguồn có thể cung cấp điện áp nguồn vượt quá 31,0 Vdc. (Điện áp đầu ra tối đa của nguồn 24 Vdc phải nhỏ hơn 37 Vdc trong mọi điều kiện lỗi đơn hoặc lỗi kép của bộ nguồn 24 Vdc.) • nếu dòng điện giám sát yêu cầu vượt quá 900 mA. • trong các cấu hình kết hợp I/O dự phòng và không dự phòng, để tạo đầu ra giám sát cho các mô-đun đầu ra của phần I/O không dự phòng. • trong các cấu hình có các Phần Trung tâm dự phòng và I/O không dự phòng, để giám sát nguồn điện 5 Vdc (nếu không thực hiện giám sát 5 Vdc).

• Thiết bị này yêu cầu kết nối bus ngang. Điều này có nghĩa là phải dành chỗ trong các giá đỡ I/O (vị trí 1, 2, 11–18).
• Bộ lặp giám sát luôn phải được đặt trong phần I/O có các mô-đun đầu ra được bộ lặp giám sát đó giám sát. Điều này có nghĩa là trong các cấu hình có nhiều phần I/O (dự phòng), không được lắp đặt các bộ lặp giám sát theo cách khiến chúng điều khiển phần I/O “còn lại”.
• Bộ 10302/2/1 lặp giám sát có thể được thay thế khi nguồn điện đang bật, nhưng Phần Trung tâm sẽ tắt, hoặc cả hai Phần Trung tâm sẽ tắt nếu được sử dụng trong cấu hình có các Phần Trung tâm dự phòng và I/O không dự phòng.
• Bộ 10302/2/1 Bộ lặp giám sát được trang bị đầu nối đực theo DIN 41612, loại F, sử dụng các hàng “d”, “b” và “z”.

Dữ liệu kỹ thuật

Mô-đun 10302/2/1 có các thông số kỹ thuật sau: Tổng quan

• Số hiệu loại: 10302/2/1 12600
• Phê duyệt: CE, TÜV, UL
• Phiên bản phần mềm: ≥ 3.00
• Yêu cầu không gian: 4 TE, 3 HE (= 4 HP, 3U)

Nguồn điện Yêu cầu về nguồn điện:

• 5 V một chiều 35 mA (không có dòng đầu ra WDROUT)
• 24 V một chiều 25 mA
• Đầu vào WDG1 + WDG2
• dòng điện: 0.1 mA

Mã khóa

• (Xem bảng dữ liệu “Mã khóa”)
• Mã mô-đun:− lỗ A5, A9
• Mã giá đỡ: − chân lớn A5, A9
