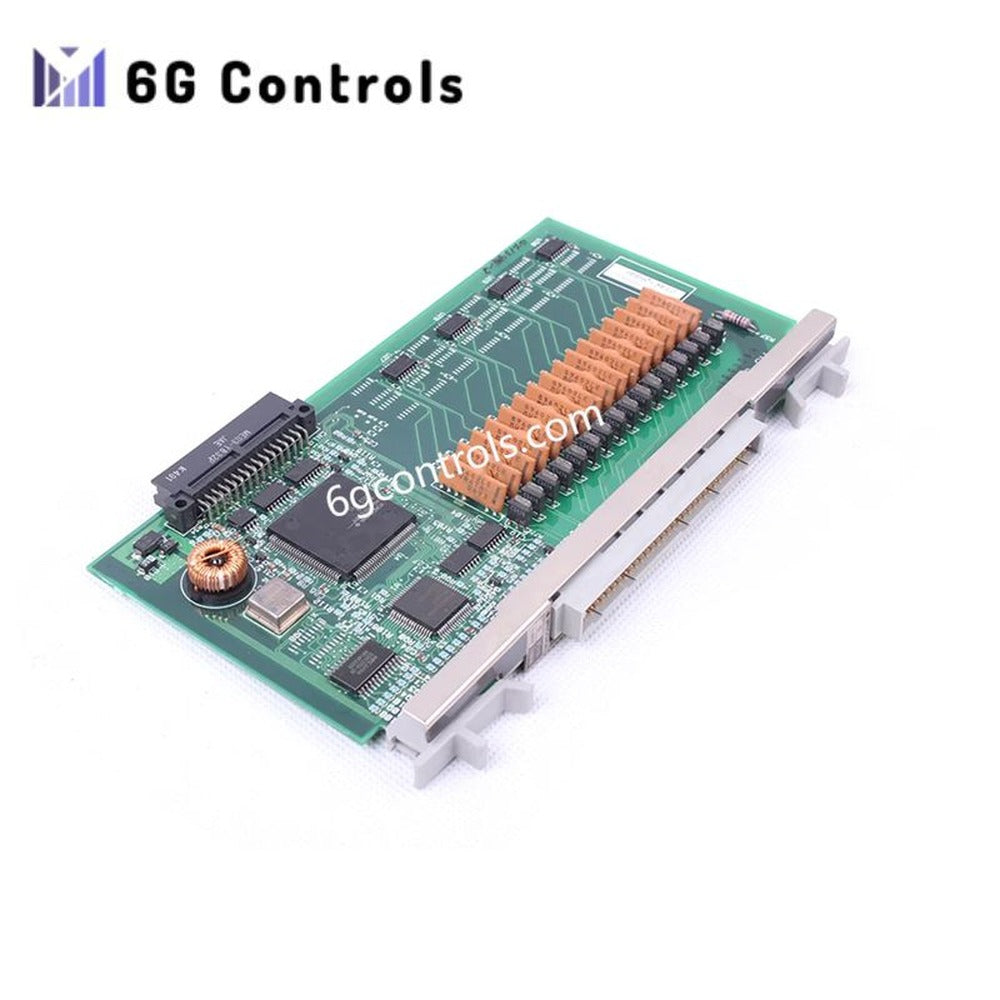

ADM51-2/CE1 | Yokogawa | 16kanálový PLC modul kontaktních vstupů

Popis produktu

ADM51-2/CE1 je modul diskrétních kontaktních vstupů vyvinutý společností Yokogawa pro použití v distribuovaných řídicích systémech a architekturách založených na PLC. Je navržen k spolehlivému snímání signálů stavu ZAP/VYP z beznapěťových kontaktů na úrovni provozních zařízení a jejich převodu na logické vstupy pro řídicí a monitorovací aplikace.

Tento modul je navržen pro nepřetržitý průmyslový provoz a nabízí stabilní detekci signálu i v elektricky rušeném prostředí. Kompaktní provedení a kompatibilita s montáží na lištu DIN umožňují snadnou instalaci v rozváděčích, kde je klíčová efektivita využití prostoru a snadná údržba.

ADM51-2/CE1 se běžně používá v platformách Yokogawa DCS a kompatibilních systémech PLC, kde je pro alarmy, blokování a zpětnou vazbu o stavu zařízení vyžadováno spolehlivé snímání digitálních vstupů.

Technický přehled

ADM51-2/CE1 podporuje šestnáct nezávislých kontaktních vstupních kanálů, z nichž každý je optimalizován pro beznapěťové kontaktní signály. Vnitřní izolace a filtrování pomáhají předcházet falešnému sepnutí způsobenému přechodovým rušením nebo odskokem kontaktů.

Modul je navržen pro provoz se standardními logickými úrovněmi 24 V DC používanými v průmyslových řídicích systémech. Časové charakteristiky vstupního signálu zajišťují přesné rozpoznání činnosti mechanických spínačů a reléových výstupů.

Hlavní technické specifikace

• Výrobce: Yokogawa
• Model: ADM51-2/CE1
• Typ modulu: Modul kontaktních / diskrétních vstupů
• Počet vstupů: 16 kanálů
• Typ vstupního signálu: Beznapěťový kontakt
• Jmenovité vstupní napětí: 24 V DC (logická reference)
• Příkon vstupního proudu: Přibližně 24 mA (úroveň modulu)
• Izolace: Elektrická izolace mezi kanály a systémovou sběrnicí
• Minimální platná šířka impulzu: 40 ms
• Maximální vstupní frekvence: 10 Hz
• Typická doba odezvy: 10 ms
• Způsob montáže: Lišta DIN
• ​Rozměry: 120 × 100 × 60 mm
• Hmotnost: 0,3 kg
• Rozsah provozní teploty: –10 °C až +60 °C
• Provozní vlhkost: 5–95 % relativní vlhkosti, bez kondenzace

Konstrukční prvky a vlastnosti zvyšující spolehlivost

ADM51-2/CE1 je zkonstruován tak, aby odolal náročným podmínkám v průmyslových provozech. Jeho vnitřní obvody obsahují potlačení rušení a logiku pro odstranění odskoku kontaktů, což zajišťuje stabilní interpretaci signálů z mechanických spínačů a reléových kontaktů.

Izolace na úrovni kanálů minimalizuje vzájemné rušení mezi vstupy a zvyšuje dlouhodobou spolehlivost v systémech s vysokou úrovní elektromagnetického rušení. Kryt modulu a provedení svorek podporují bezpečné zapojení a konzistentní výkon po celou dobu životnosti.

Typické aplikační scénáře

V systémech procesní automatizace se ADM51-2/CE1 používá ke sběru informací o stavu z koncových spínačů, indikátorů polohy ventilů a alarmových kontaktů. Je vhodný také pro automatizaci strojů, kde diskrétní zpětnovazební signály indikují provozní stavy nebo poruchové podmínky.

Podporováno může být také monitorování související s bezpečností, například obvody nouzového zastavení a obvody potvrzení alarmu, pokud je modul integrován do vhodně navržených řídicích systémů.

Často kladené otázky

Otázka: Lze ADM51-2/CE1 použít s PLC systémy jiných výrobců než Yokogawa? Odpověď: Ačkoli je primárně navržen pro platformy Yokogawa DCS a PLC, může být kompatibilní s jinými systémy, které podporují stejné elektrické a komunikační specifikace. Kompatibilitu na úrovni systému je třeba před integrací ověřit.

Otázka: Podporuje tento modul vstupy z napájených kontaktů? Odpověď: ADM51-2/CE1 je určen pro beznapěťové kontaktní signály. Pokud jsou použity napájené kontaktní signály, je zapotřebí externí obvod.

Otázka: Je modul vhodný pro vysokorychlostní detekci vstupů? Odpověď: Tento modul je optimalizován pro standardní průmyslové diskrétní signály. S maximální vstupní frekvencí 10 Hz není určen pro aplikace vysokorychlostního počítání impulzů.
