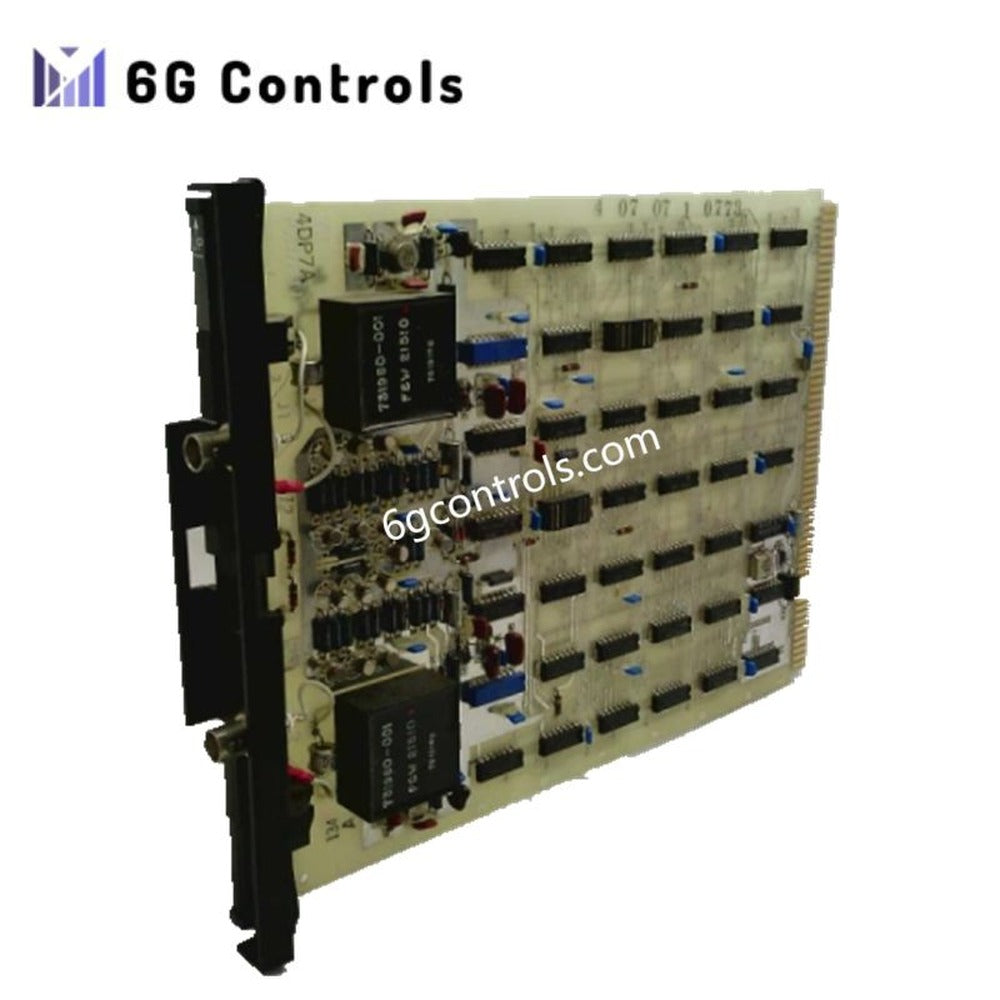

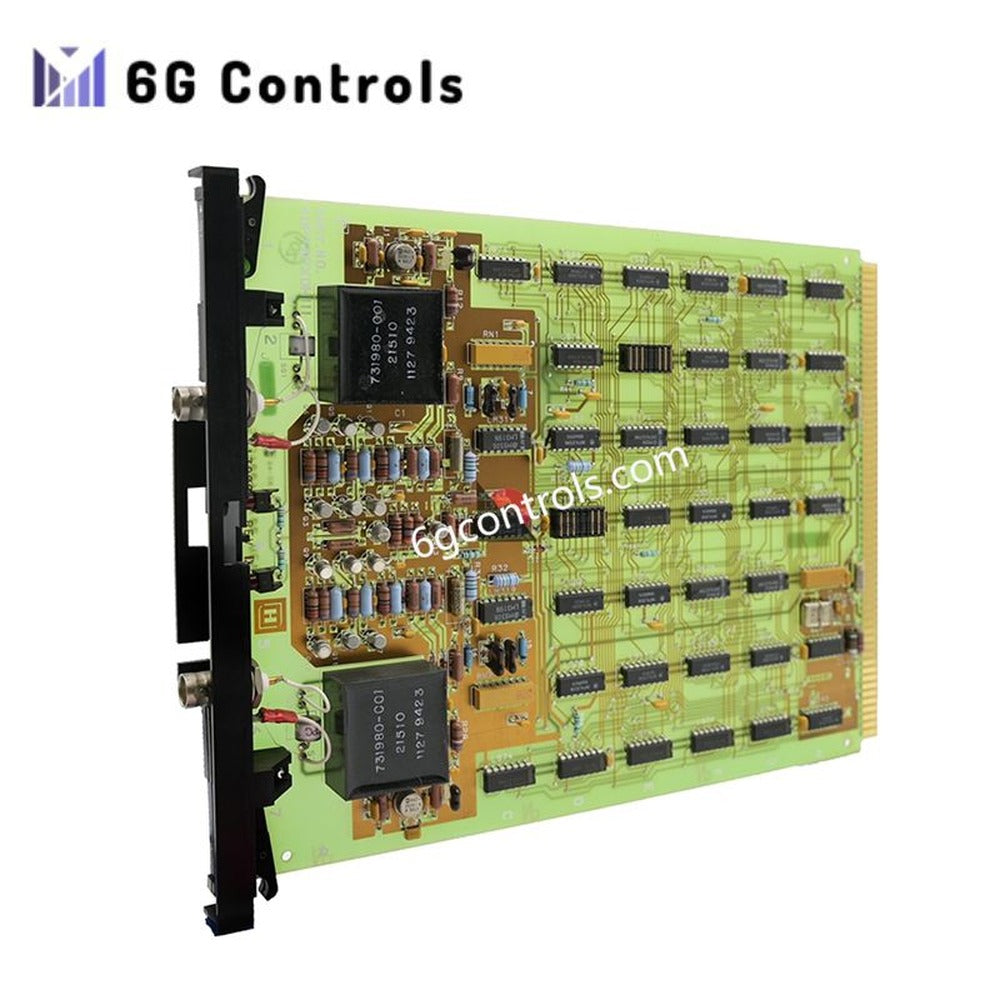

Honeywell 4DP7APXDH111 modul rozhraní Data Hiway

Popis

Honeywell 4DP7APXDH111 je modul rozhraní Data Hiway (DHI) určený pro starší distribuované řídicí systémy TDC 2000 a TDC 3000. Poskytuje spolehlivé komunikační propojení mezi řídicími jednotkami, jednotkami procesního rozhraní a sítí Data Hiway. Tento modul převádí paralelní signály na úrovni TTL na sériové datové proudy pro efektivní přenos prostřednictvím koaxiální sítě. Zajišťuje také stabilní výměnu dat a synchronizaci systému i v podmínkách redundantního provozu. Díky robustní konstrukci a diagnostickým funkcím je ideální pro dlouhodobé průmyslové použití v kritických procesních prostředích.

Hlavní funkce

• Zajišťuje bezproblémový převod dat mezi řídicími jednotkami a sítí Data Hiway
• Podporuje redundantní připojení Hiway A a B pro nepřerušovanou komunikaci
• Obsahuje automatické přepnutí při poruše mezi aktivním a pohotovostním kanálem
• Nabízí LED indikátory v reálném čase pro signalizaci stavu sítě a komunikace
• Je určen k použití s doprovodným modulem 4DP7APXDH233
• Zajišťuje vysokorychlostní přenos dat prostřednictvím přímého přístupu do paměti (DMA)
• Je navržen pro kritické systémy průmyslové automatizace a řízení procesů

Technické údaje

Model: Honeywell 4DP7APXDH111 Typ: Modul rozhraní Data Hiway (DHI) Kompatibilita systému: TDC 2000 / TDC 3000 Převod signálu: Paralelní TTL na sériový formát Data Hiway Komunikační médium: 75ohmový koaxiální kabel s konektory BNC Konektory: 2 konektory BNC pro Hiway A a Hiway B Redundance: Automatické přepínání dvou kanálů Stavové indikátory: Dvě LED indikující aktivitu Hiway A nebo B Přenos dat: Přímý přístup do paměti (DMA) Konfigurace rozhraní: Dvoukartová sada (s modulem 4DP7APXDH233) Hmotnost: 0,90 lb Stav: Nové, v původním továrním balení

Typické aplikace

Modul 4DP7APXDH111 se používá v řídicích sítích Honeywell TDC 3000 pro bezpečnou a redundantní komunikaci mezi řídicími procesory a jednotkami polního rozhraní. Široce se uplatňuje v:

• Řídicích systémech rafinerií a petrochemických provozů
• Monitorování výroby a distribuce elektrické energie
• Automatizaci procesů v celulózkách a papírnách
• Farmaceutických a chemických výrobních závodech
• Odvětvích kontinuálních procesů vyžadujících spolehlivost 24/7

Podpora a údržba

Společnost Honeywell poskytuje dlouhodobou podporu svým starším systémům TDC a zajišťuje dostupnost náhradních dílů i pomoc s integrací. Modul 4DP7APXDH111 je navržen pro vysokou odolnost a při správné údržbě může spolehlivě fungovat po desetiletí. Vestavěné diagnostické LED diody navíc usnadňují odstraňování problémů přímo v provozu a plánování údržby.

Časté dotazy

Otázka 1: Je modul 4DP7APXDH111 kompatibilní s moderními řídicími systémy? Je primárně určen pro systémy Honeywell TDC 2000 a TDC 3000. Pro modernizaci nabízí Honeywell migrační rozhraní a možnosti retrofitu.

Otázka 2: K čemu slouží dvě koaxiální připojení? Zajišťují redundanci mezi sítěmi Hiway A a Hiway B, takže provoz může pokračovat i při selhání jedné trasy.

Otázka 3: Mohu tento modul používat bez doprovodné karty 4DP7APXDH233? Ne. Modul 4DP7APXDH111 je navržen k provozu jako dvoukartová sada společně s modulem 4DP7APXDH233.

Otázka 4: Jak na tomto modulu zkontroluji stav komunikace? Dva LED indikátory na předním panelu zobrazují aktivní kanál Hiway a stav sítě.
